Функциональные возможности
- Высокая точность: использование автобалансировки измерительного моста и 4-проводной схемы (4TP)
- Высокая стабильность и согласованность: до 15 диапазонов
- Высокая скорость: до 7.7 мс
- Высокое разрешение: 7 дюймов, 800×600
- Функция сканирования по списку: 201 точка
- Функция многопараметрического свипирования с построением графиков
- Автоматическое определение полярности варакторного диода
- Функция 10-уровневого допускового контроля с выдачей оповещения о результатах в виде звуковой или световой индикации
- Широкие возможности по сохранению данных: Встроенное хранилище: 40 ячеек памяти настроек измерений; Внешний USB-накопитель: до 500 файлов настроек измерений, файлы логов и изображения
- Одновременное измерение Ls-DCR
- Высокая взаимозаменяемость: поддержка SCPI-команд, совместимость по коду с Keysight E4980A, E4980AL, HP4284A
Область применения
- Измерение иммитанса
- Пассивных электронных компонентов: конденсаторов, дросселей, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов
- Полупроводниковых компонентов: анализ паразитных параметров транзисторов, интегральных схем, схем управления светодиодами, статических ВФХ варакторов
- Прочих элементов электрических цепей: дорожек печатных плат, реле, переключателей, элементов питания и т.д.
- Диэлектрические материалы: измерения диэлектрической проницаемости и тангенса угла потерь пластика, керамики и других материалов
- Магнитные материалы: измерения магнитной проницаемости и тангенса угла потерь феррита, аморфных и других магнитных материалов
- Полупроводниковые материалы: измерения диэлектрической проницаемости, проводимости и ВФХ полупроводниковых материалов
- Жидкокристаллические материалы: измерения ВФХ, диэлектрической проницаемости и коэффициентов упругости
|
Параметр |
Значение |
|
|
Модель |

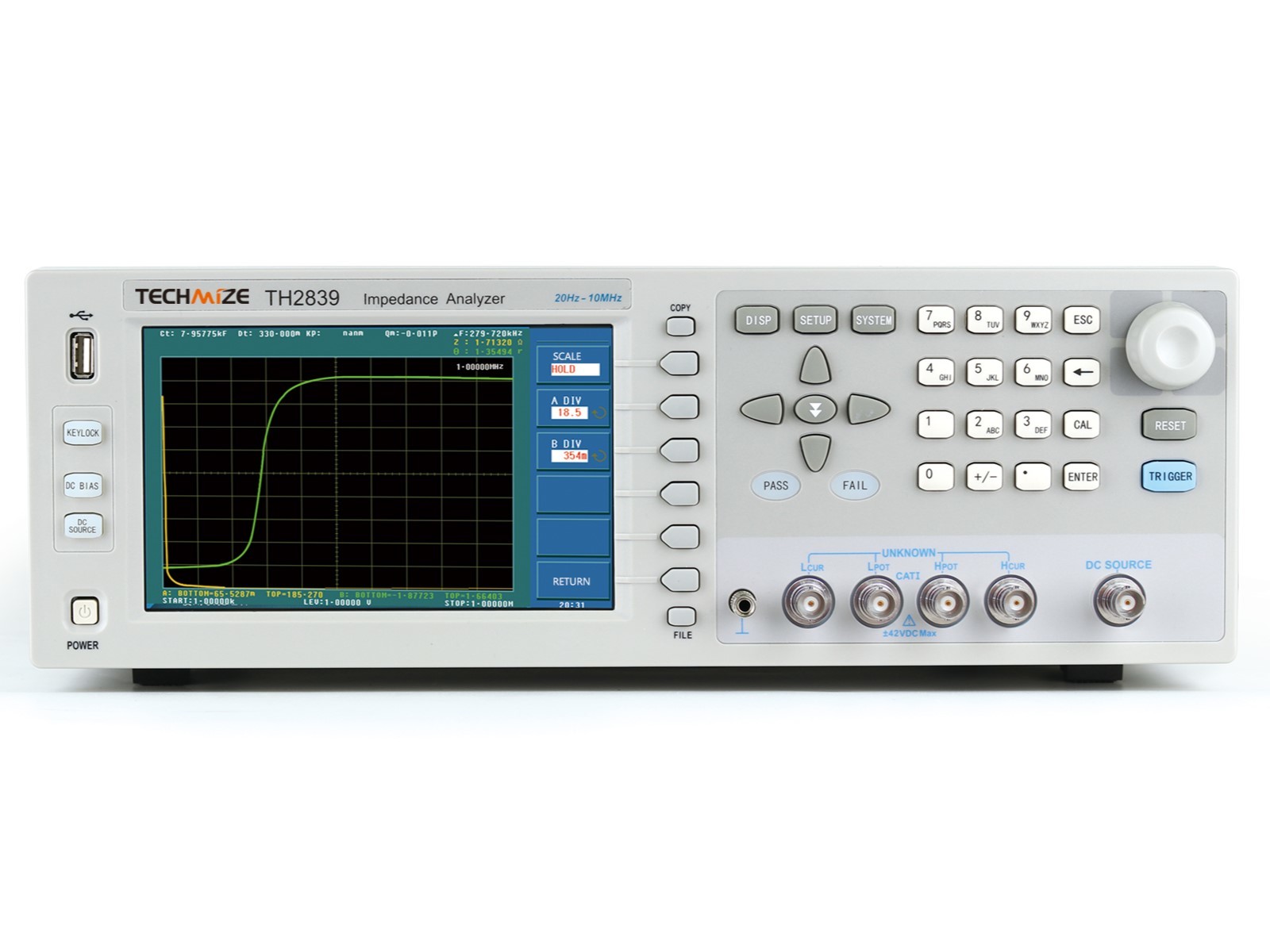

TH2839 |
|
|
Дисплей |
TFT ЖК-дисплей с диагональю 7-дюймов, 800×480, RGB |
|
|
Измеряемые параметры (AC) |
Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac |
|
|
Измеряемые параметры (DC) |
Rdc, Vdc, Idc |
|
|
Частота тестового сигнала |
Диапазон |
20 Гц – 10 МГц |
|
Макс. разрешение |
1 мГц |
|
|
Уровень тестового сигнала |
Переменное напряжение (AC) |
20 Гц – 2 МГц：5 мВ – 2 В (СКЗ) |
|
Разрешение |
100 мкВ |
|
|
Переменный ток |
20 Гц – 2 МГц: 50 мкА – 20 мА (СКЗ) |
|
|
Разрешение |
1 мкА |
|
|
Пост. напр. (DC) |
100 мВ – 2 В |
|
|
Разрешение |
100 мкВ |
|
|
Постоянное напряжение смещения |
Напряжение |
0 В – ± 40 В |
|
Разрешение |
100 мкВ |
|
|
Ток |
0 мА – ± 100 мА |
|
|
Разрешение |
1 мкА |
|
|
Доп. источник постоянного напряжения |
Диапазон напряжения |
-10 В – 10 В |
|
Диапазон трока |
-45 мА – +45 мА |
|
|
Вых. импеданс |
100 Ом |
|
|
Схема измерения (подключения) |
Четырехпроводная (4TP) |
|
|
Выходной импеданс |
100 Ом |
|
|
Время измерений (в зависимости от режима) |
Fast: 7.7 мс |
|
|
Минимальная погрешность измерений |
1 кГц: ± 0.05 % |
|
|
Длина измерительного кабеля |
0 м, 1 м, 2 м |
|
|
Построение графиков |
Параметры |
Могут варьироваться; частота, ACV, ACV/I, DCV/I, напряжение дополнительного источника |
|
Шкала |
Логарифмическая, линейная |
|
|
Кол-во точек |
51, 101, 201, 401 или 801 |
|
|
Анализ эквивалентных схем |
Требуется приобрести дополнительное ПО для ПК |
|
|
Интерфейсы |

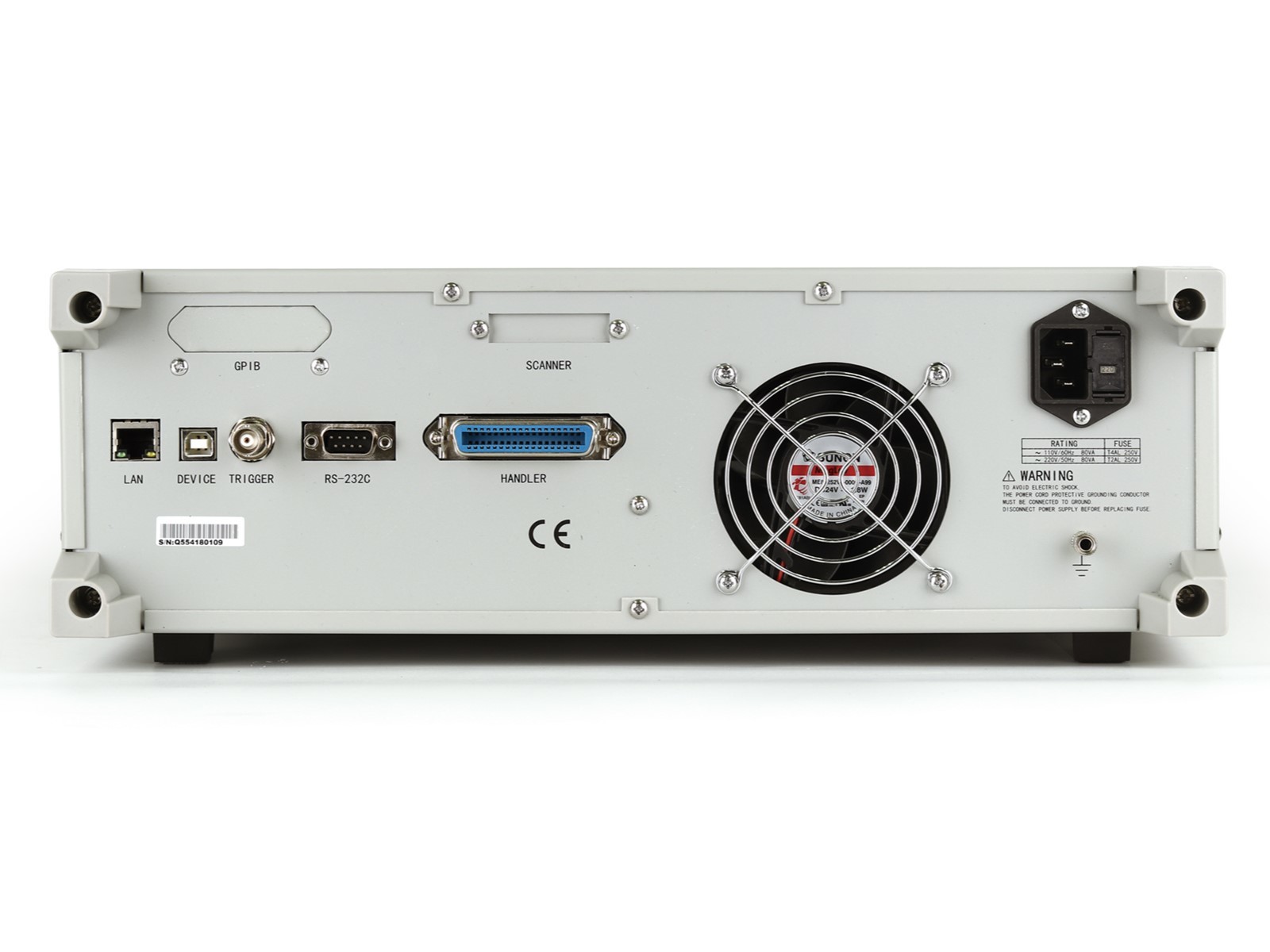

USB HOST, USB DEVICE, LAN, HANDLER, RS232C, SCANNER, разъем для датчика температуры |
|
|
Время прогрева |
60 минут |
|
|
Параметры электропитания |
Опционально: 110±10 В или 220±22 В, частота от 47 до 63 Гц |
|
|
Потребляемая мощность |
80 В·А |
|
|
Габариты (ШxВxД) |
400 x 132 x 425 мм |
|
|
Масса |
не более 15 кг |
|
