Параметр

Значение

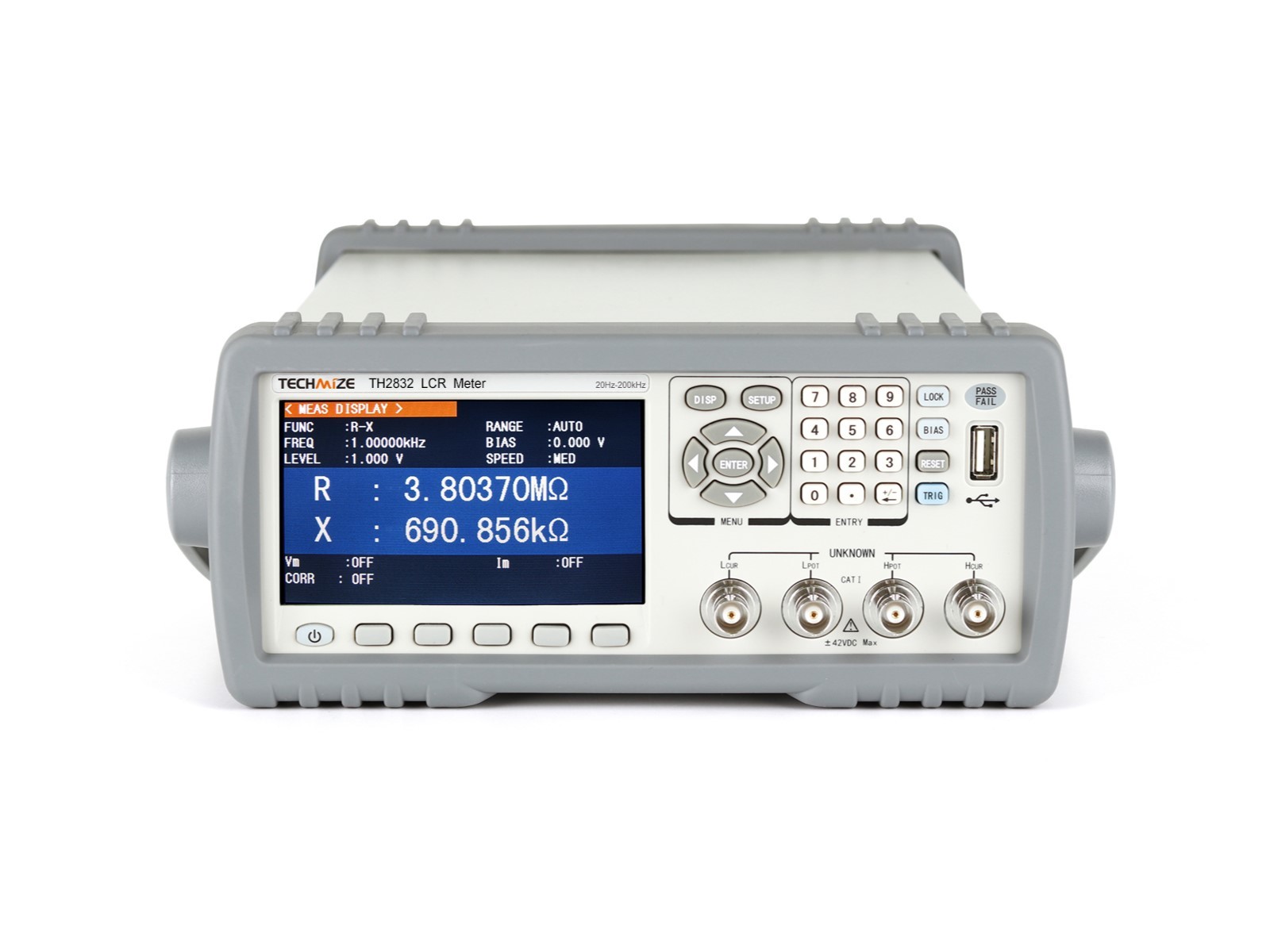

Модель

TH2832

Основная погрешность измерений (подробнее в техническом описании)

LCRZ

± 0.05 %

DCR

± 0.1 %

Условия калибровки

Время прогрева: ≥ 30 мин; Температура окружающей среды: 23±5 ºC; Уровень сигнала: 1 В (СКЗ); Коррекция: ХХ (OPEN), КЗ (SHORT) Длина измерительного кабеля: 0 м

Частота тестового сигнала

от 20 Гц до 200 кГц, пост. напряжение

Выходной импеданс источника

30 Ом и 100 Ом (по выбору), ± 1 % на частоте 1 кГц

Уровень тестового сигнала переменного напряжения

Обычный режим

от 10 мВ до 2 В (СКЗ)

Разрешение: 10 мВ,
Погрешность установки: ± (0,1 x Uуст. + 2 мВ)

от 100 мкА до 20 мА (СКЗ)

Разрешение: 0.1 мА

Режим поддержания постоянного уровня (АРУ включена)

от 20 мВ до 1 В (СКЗ)

Разрешение: 10 мВ; Погрешность уст.: ± 10 %

от 200 мкА до 10 мА

Разрешение: 0.1 мА

Уровень сигнала при измерении сопротивления пост. току (DCR)

от 50 мВ до 2 В (пост. ток)

Разрешение: 0.5 мВ

Источник постоянного напряжения смещения

от 0 до ± 5 В

Разрешение: 0.5 мВ; Погрешность уст.: ± 1 %

от 0 до ± 50 мА

Разрешение: 0.5 мА

Измеряемые параметры

|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR

Диапазон отображаемых значений DCR

от 0.00001 Ом до 99.9999 МОм

Диапазон отображаемых значений LCR

|Z|, R, X от 0.00001 Ом до 99.9999 Мом
|Y|, G, B от 0.00001 мкс до 99.9999 с
C от 0.00001 пФ до 9.99999 Ф
L от 0.00001 мкГн до 99.9999 кГн
D от 0.00001 до 9.99999
Q от 0.00001 до 99999.9
θ(DEG) от -179.999º до 179.999º
θ(RAD) от -3.14159 до 3.14159
Δ% от -999.999% до 999.999%

Кол-во разрядов дисплея

6

Скорость (время) измерений (≥10 kHz)

Режимы: Fast: 75 изм./с(13 мс); Medium:11 изм./с (90 мс); Slow: 2.7 изм./с (370 мс)

Эквивалентная схема

Последовательная, параллельная

Выбор предела

Авто, фиксированный

Режим запуска

Внутренний, внешний, ручной, по шине

Количество усреднений

1–255

Калибровка

ХХ (Open), КЗ (Short), СН (Load)

Обработка результатов

Прямое считывание, расчет отклонения (абсолютного △ABS и относительного △%)

Задержка запуска

от 0 до 60.000 с, шаг 1 мс

Задержка шага (от точки к точке)

от 0 до 60.000 с, шаг 1 мс

Сканирование по списку

• Список сканирования на 10 точек
• Варьируемые параметры: частота, переменное напряжение/ток, напряжение/ток смещения (внешнее/внутреннее).
• Индивидуальная сортировка для каждой точки.

Допусковый контроль

10 ячеек (BIN) с сортировкий, BIN1-BIN9, NG, AUX

Функция подсчета BIN

Вывод результата оценки соответствия PASS/FAIL на дисплей

Встроенное хранилище данных

До 100 файлов настроек измерений LCRZ, 201ячейка для хранения результатов измерений

Внешний USB-диск

Возможность сохранения настроек измерений, файлов данных (CSV), скриншотов (GIF)

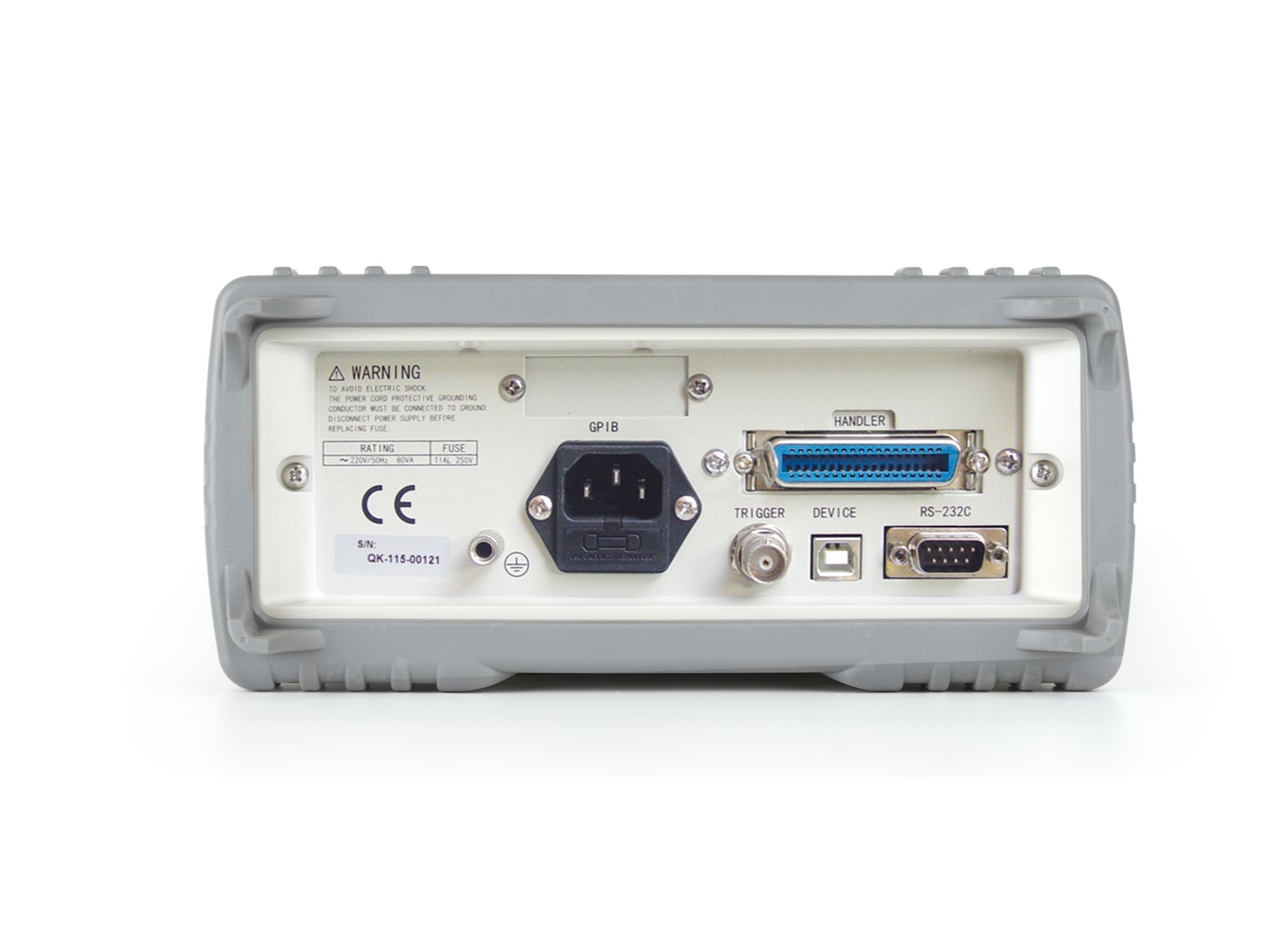

Интерфейсы

Управление

HANDLER

Обмен данными

USB HOST, RS232C, RS485(опция), GPIB(опция), SCANNER(опция)

Внешние диски

USB

Габариты

Общие, мм: 235(Ш) x 105(В) x360(Д)
При монтаже в стойку, мм: 215(Ш) x 88(В) x 335(Д)

Масса

не более 3.6 кг.
