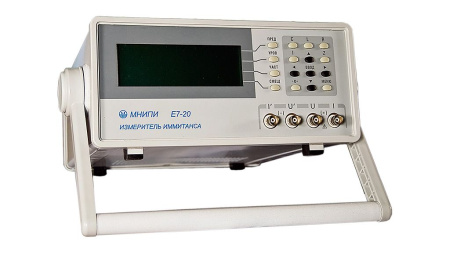

Измеритель RLC Е7-20 – прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений / сек.
Измеряемые параметры Е7-20: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления Z, реактивное сопротивление (Xs), угол фазового сдвига; ток утечки (I).
| Параметр | Значение |
| Диапазоны измеряемых величин | |
| Емкость, Ф | 10-15 - 1 |
| Индуктивность, Гн | 10-11 - 104 |
| Активное cопротивление, Ом | 10-5 - 109 |
| Проводимость, См | 10-11 - 10 |
| Модуль комплексного сопротивления ,Ом | 10-5 - 109 |
| Реактивное сопротивление ,Ом | 10-5 - 109 |
| Угол фазового сдвига | -180,0° - +179,9° |
| Добротность, фактор потерь | 10-4 - 104 |
| Ток утечки, мА | 10-6 - 10 |
|
Базовая погрешность |
|
| L, C, R | ± 0,1 % |
| D, Q | ± 0,001% |
| Рабочие частоты | 25 Гц - 1 МГц (Свыше 1975 фиксированных частот) |
| Время одного измерения | Быстро - 40 мс |
| Норма - 400 мс | |
| Период повторения измерений, с | 0,04-0,4 |
| Выбор поддиапазона | Автоматический и ручной |
| Уровни измерительного сигнала | 0,04 - 1 В |
| Напряжение смещения | внутреннее (0 - 40) В, внешнее (0 - 120) В |
| Усреднение | За 10 и за 100 единичных измерений |
|
Общие требования |
|
| Индикатор | Многофункциональный, 5р. |
| Математическая обработка результатов измерений | есть |
| Интерфейс, интерфейсные функции | RS-232С, полно-функциональный |
| Питание | Сеть 220 В ±10%, 50 Гц |
| Потребляемая мощность, ВА | 10 |
| Габаритные размеры (HxWxD) | 130х 265х300 мм |
| Масса прибора | 3,5 кг |
|
Условия эксплуатации |
|
| Рабочая температура, группа по условиям применения |
(5 - 40) °С, 3 ГОСТ 22261-94 |
