Функциональные возможности
- 7-дюймовый TFT LCD-экран с истинным цветом, 16-бит, разрешение 800×480.
- Процессорное ядро Cotex-M3.
- Выбор между китайским и английским интерфейсом.
- Переменный ток: частота тестирования 50 Гц – 300 кГц, точность 0,02%.
- Постоянный ток: диапазон тестирования 0–5 В, точность 10%.
- Максимум 128 контактов для сканирования и тестирования.
- Сопротивление изоляции более 10 ГОм.

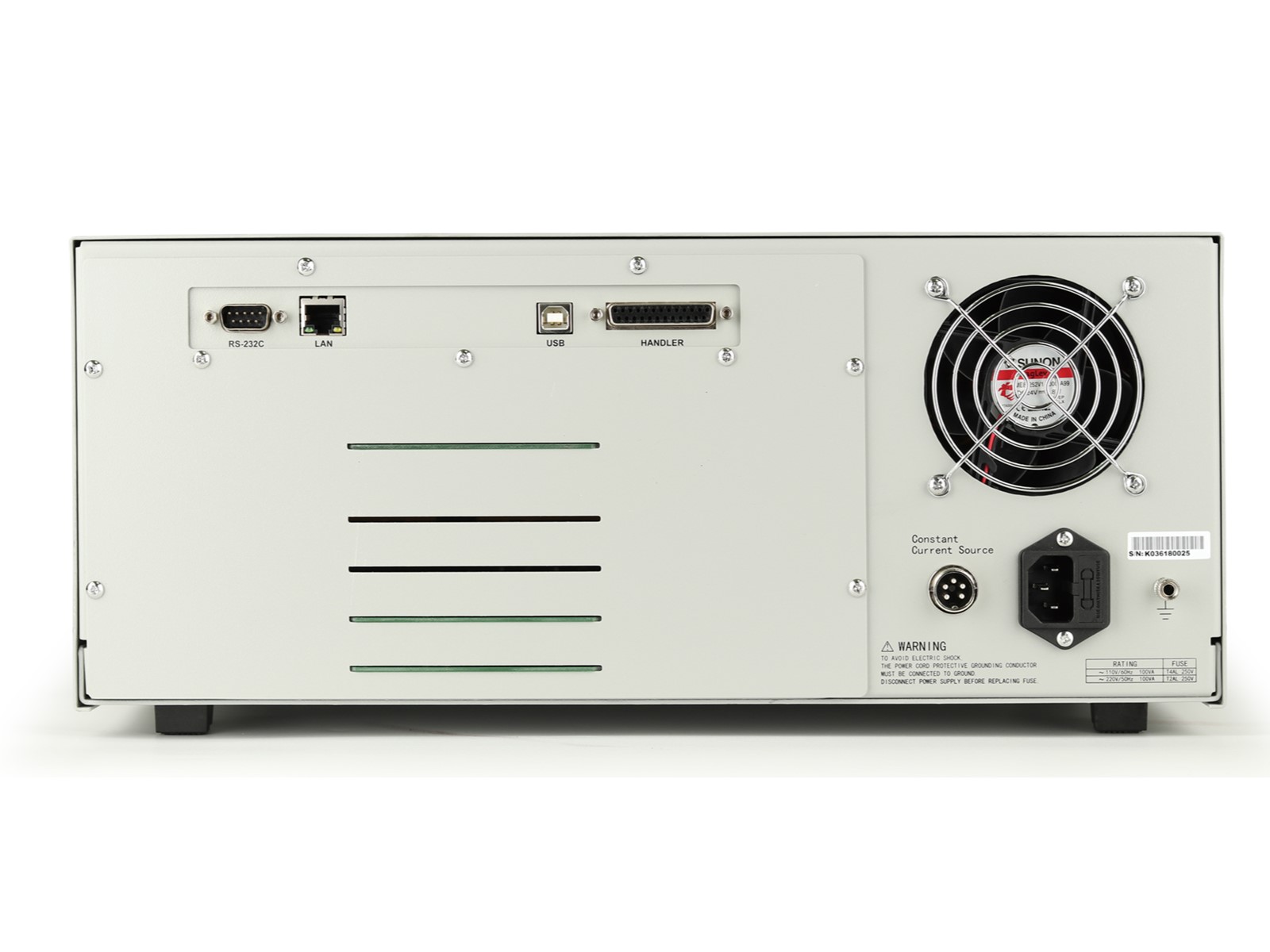

- Возможность выбора интерфейсов: RS232, RS485, GPIB, USB, LAN и Handler.
- Интерфейс USB можно использовать для хранения файлов настроек и данных тестирования, а также для обновления программы.
Применение
- Связь и IT: телефонные линии, сетевые кабели, многожильные кабели, кабели экранов мобильных телефонов, кабели данных TYPE-C, USB-кабели, кабели экранов ноутбуков, HDMI-кабели, VGA-кабели, кабели IDE-жестких дисков, кабели SATA и др.
- Автомобильная электроника: кабели ECU, автомобильные жгуты проводов, кабели навигации, кабели экранов навигации, кабели автомобильной электроники, аудио- и видеокабели.
- Электронная промышленность: плоские кабели и провода, разъемы, силовые кабели, мультиплексоры, кабели для, интерфейса RS232, GPIB-кабели, USB-удлинители, многоконтактные розетки.
- Компоненты: конденсаторы, катушки индуктивности, резисторы, диоды, проверка полярности конденсаторов, измерение падения напряжения.
- Испытания на безопасность: проверка на стойкость к переменному напряжению (AC withstand voltage), проверка на стойкость к постоянному напряжению (DC withstand voltage), тестирование изоляции (Insulation resistance).
|
Параметр |
Значение |
|
|
Модель |
ТН8601 |
|
|
Количество контактов |
128 |
|
|
Схема подключения |
4-проводная |
|
|
Type-C |
- |
|
|
Проводимость/переходное поведение |
10 мОм-950 Ом |
|
|
Обрыв/короткое замыкание |
1 кОм-50 кОм |
|
|
Тест диода |
0-10 В |
|
|
Тест ёмкости |
10 пФ-1 мФ |
|
|
DCR |
10 мОм-1 МОм |
|
|
Устойчивость к переменному току |
Напряжение |
1000 В |
|
Ток |
5 мА |
|
|
Устойчивость к постоянному току |
Напряжение |
1500 В |
|
Ток |
5 мА |
|
|
Сопротивление изоляции |
Напряжение |
1500 В |
|
Сопротивление |
1 ГОм |
|
|
Интерфейс |
Стандарт |
RS232, USB HOST, USB DEVICE, HANDLER, LAN |
|
Опция |
GPIB, RS485 |
|
|
Размер |
425x177x355 мм |
|
|
Вес |
7.5 кг |
|
