Особенности

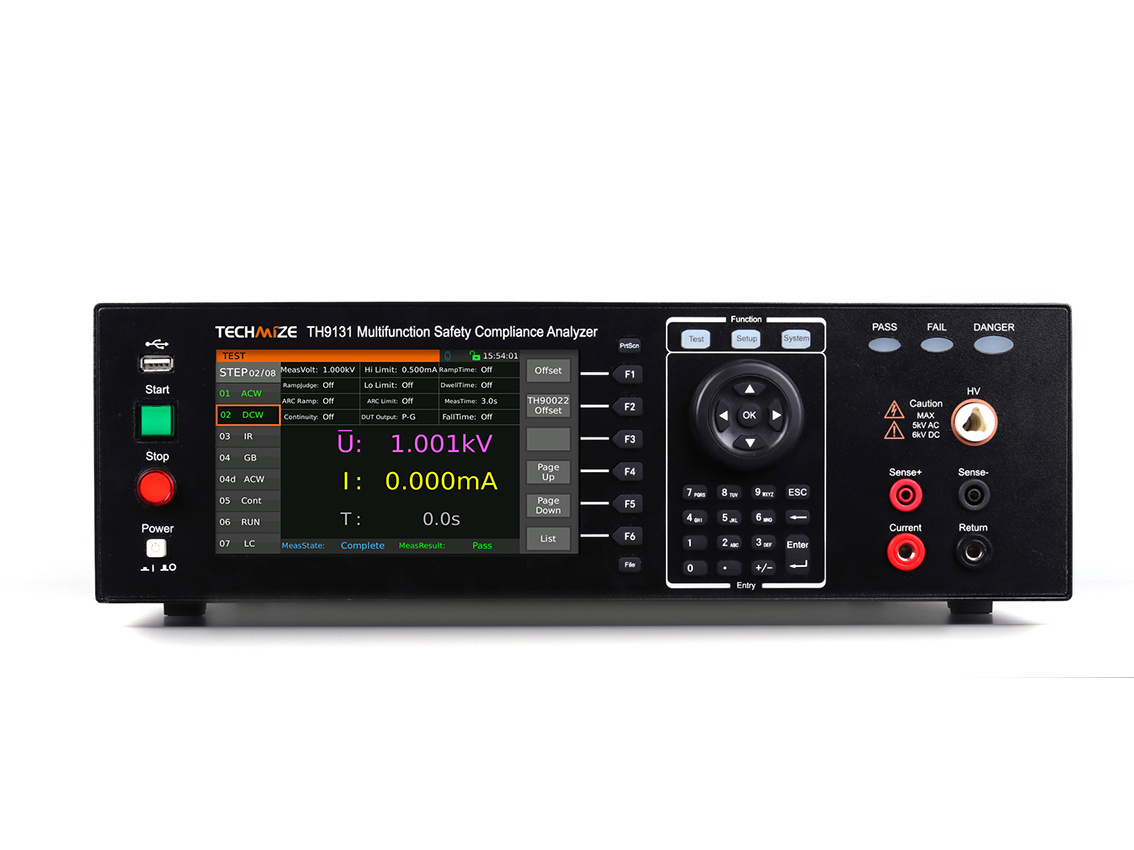

- 7-дюймовый емкостный сенсорный экран, разрешение 800×480 Операционная система Linux.
- Комплексная тестовая система «семь в одном» со следующими функциями: 1) Испытание выдерживаемого переменного напряжения; 2) Испытание выдерживаемого постоянного напряжения; 3) Испытание сопротивления изоляции; 4) Тест заземляющего соединения; 5) Проверка непрерывности цепи; 6) Испытание на утечку тока; 7) Испытание электрических характеристик.
- Проектирование выдерживаемого напряжения переменного тока мощностью 500 ВА.
- Максимальное напряжение 5 кВ для испытания сопротивления изоляции.
- Ток утечки поддерживает различные сопротивления моделирования импеданса человеческого тела (MD).
- Мощный выход переменного тока 500 ВА (только для TH9130, TH9131 эта функция является дополнительной).
- Обнаружение обрыва/короткого замыкания OSC.
- Функция обнаружения дуги.
- Функция проверки напряжения при столкновении.
- Режим тестирования на одном экране, время, напряжение, ток, значение сопротивления, этапы тестирования.
- Функция отображения списка: одновременное отображение результатов тестирования многошаговых настроек и последовательного выполнения.
- Хранилище: 100 файлов, 50 шагов/файл.
Применение
- Комплексное тестирование и анализ электрических характеристик бытовых приборов.
- Комплексное тестирование и анализ осветительных приборов.
- Тест на комплексный анализ моторики.
- Тестирование и анализ мощных электроприборов.
- Комплексное тестирование и анализ электронных компонентов.
- Комплексный анализ медицинских электрических испытаний.
|
Параметр |
Значение |
||||
|
Модель |
ТН9131 |
||||
|
Испытание на выдерживаемое напряжение |
|||||
|
Выходное напряжение |
АС |
Диапазон |
0,05 - 5,0 кВ |
||
|
Форма волны |
50/60 Гц ± 0,1% синусоида |
||||
|
Выходная мощность |
200ВА |
||||
|
DC |
Диапазон |
0,05 - 6,0 кВ |
|||
|
Выходная мощность |
120ВА |
||||
|
Скорость изменения нагрузки |
±(1% заданного значения+10 В) (Номинальная мощность) |
||||
|
Разрешение напряжения |
2В |
||||
|
Точность напряжения |
±(1% заданного значения+5В) |
||||
|
Выходной ток |
АС |
Диапазон |
В≤4кВ |
0,001мА-40мА |
|
|
В>4кВ |
0,001мА-40мА |
||||
|
Разрешение |
0,001мА |
||||
|
Ток |
120мА |
0,1 мА-120,0 мА ±(1% показания +0,6 мА) |
|||
|
30мА |
0,01 мА-29,99 мА ±(1% показания +0,15 мА) |
||||
|
3мА |
0,001 мА–2,999 мА ±(1% показания +0,015 мА) |
||||
|
DC |
Диапазон |
В≥1,5кВ |
0,0001мА-12мА |
||
|
В<1,5кВ |
0,0001мА-12мА |
||||
|
Разрешение |
0,1 мкА |
||||
|
Ток |
25мА |
0,01 мА-25,00 мА ±(1% показания +0,12 мА) |
|||
|
3мА |
0,001 мА–2,999 мА ±(1% показания +0,015 мА) |
||||
|
5.1мкА |
0,1 мкА–299,9 мкА ±(1% от показания +1,5 мкА) |
||||
|
Установка времени |
Время тестирования |
0,3 - 999 с, 0 означает непрерывное тестирование |
|||
|
Время нарастания/время спада |
0,1 - 999 с, 0 означает выключено |
||||
|
Время ожидания |
0,1 - 999 с, 0 означает выключено (только выдерживаемое постоянное напряжение) |
||||
|
Обнаружение дуги |
АС |
1,0 мА - 20,0 мА |
|||
|
DC |
1,0 мА - 10,0 мА |
||||
|
Максимальный ток короткого замыкания (испытание переменным током) |
80мА |
||||
|
Функция быстрой разрядки |
Автоматическая разрядка после испытания (DCW) |
||||
|
Испытание сопротивления изоляции |
|||||
|
Напряжение |
Выход |
Постоянный ток: 0,05 - 5,0 кВ |
|||
|
Разрешение |
2В |
||||
|
Точность |
±(1% показания +5В) |
||||
|
Сопротивление |
Диапазон испытаний |
0,1МОм - 50,0ГОм |
|||
|
Точность |
В≥500В |
1МОм - 1ГОм |
±(3% показаний +1M) |
||
|
1ГОм - 10ГОм |
±(7% показаний +0,2G) |
||||
|
10ГОм - 50ГОм |
±(10% показаний +0,5G) |
||||
|
В<500В |
1МОм - 1ГОм |
±(5% показаний +100В/Вс*10M) |
|||
|
Установка времени |
Время тестирования |
0,3 - 999 с, 0 означает непрерывное тестирование |
|||
|
Время нарастания/время спада |
0,1 - 999 с, 0 означает выключено |
||||
|
Время ожидания |
0,1 - 999 с, 0 означает выключено |
||||
|
Функция быстрой разрядки |
Автоматическая разрядка после теста |
||||
|
Тест заземляющего соединения переменного тока |
|||||
|
Выходной ток |
Диапазон |
1.00 - 40.00А |
|||
|
Разрешение |
0,01А |
||||
|
Точность |
±(2% от установленного значения +2 цифры) |
||||
|
Выходное напряжение |
Диапазон |
3,00 - 8,00 В |
|||
|
Разрешение |
0,01 В |
||||
|
Точность |
±(2% от установленного значения +3 цифры) |
||||
|
Частота испытаний |
50/60Гц±0,1% |
||||
|
Регулирование выходного сигнала |
±(1% выходного значения+0,02А) |
||||
|
Тест на сопротивление |
Диапазон и точность |
1,00 - 3,00 А |
0 - 600 мОм±(3% показания +3 цифры) |
||
|
3.01 - 10.00А |
0 - 600 мОм±(2% показания +2 цифры) |
||||
|
10.01 - 30.00А |
0 - 200 мОм±(2% показания +2 цифры) |
||||
|
30.01 - 40.00А |
0 - 150 мОм±(2% показания +2 цифры) |
||||
|
Время теста |
0,5 - 999 с, 0 означает непрерывное тестирование |
||||
|
Тест на непрерывность |
|||||
|
Тестовый ток |
0,0001А - 0,1А |
0,00 - 10000 Ом |
|||
|
Точность сопротивления |
0 - 1000 Ом |
±(1% показания +3 цифры) |
|||
|
1001 - 10000 Ом |
±(1% показаний +10 цифр) |
||||
|
Время теста |
0,3 - 999 с, 0 означает непрерывное тестирование |
||||
|
Испытание электрических характеристик |
|||||
|
Тест напряжения |
Диапазон |
0,0 - 277,0 В |
|||
|
Разрешение |
0,1 В |
||||
|
Точность |
±(1,5% показания +2 цифры)(30 - 277 В) |
||||
|
Тест тока |
Диапазон |
0,00 - 16,00 А |
|||
|
Разрешение |
0,01А |
||||
|
Точность |
±(2% показания +2 цифры) |
||||
|
Тест мощности |
Диапазон |
0 - 4500 Вт |
|||
|
Разрешение |
1 Вт |
||||
|
Точность |
±(5% показаний +3 Вт) |
||||
|
Коэффициент мощности |
Диапазон |
0.000 - 1.000 |
|||
|
Разрешение |
0,001 |
||||
|
Точность |
±(8% показаний +2 цифры) |
||||
|
Ток утечки |
Диапазон |
0,00 - 10,00 мА |
|||
|
Разрешение |
0,01 мА |
||||
|
Точность |
±(2% показания +2 цифры) |
||||
|
Время теста |
0,1 - 999 с, 0 означает непрерывное тестирование |
||||
|
Время ожидания |
0,2 - 999с |
||||
|
Испытание на утечку тока |
|||||
|
Входное напряжение |
Диапазон |
0 - 277 В переменного тока, 16 А переменного тока макс. |
|||
|
Точность |
±(1,5% показания +2 цифры)(30 - 277 В) |
||||
|
Ток утечки |
Диапазон испытаний |
0,0 мкА - 10,00 мА |
|||
|
Частота испытаний |
Постоянный ток, 15 Гц - 1 МГц |
||||
|
Время теста |
AC+DC |
0,5 - 999 с, 0 означает непрерывное тестирование |
|||
|
AC/DC |
0,1 - 999 с, 0 означает непрерывное тестирование |
||||
|
Время ожидания |
AC+DC |
0,5 - 999с |
|||
|
AC/DC |
1.8 - 999с Автоматический диапазон |
||||
|
1.3 - 999 с фиксированным диапазоном |
|||||
|
Сеть сопротивления тела (MD) |
A |
UL544NP, UL484, IEC60598, UL1363, UL923, UL471, UL867, UL697 |
|||
|
B |
UL544P |
||||
|
C |
UL2601 - 1, IEC60601 - 1, EN60601 - 1 |
||||
|
D |
UL1563 |
||||
|
E |
IEC60990Fig4U2, IEC60950 - 1, IEC60335 - 1, IEC60598 - 1, UL484, IEC60065, IEC61010 |
||||
|
F |
IEC60990Fig5U3, IEC60598 - 1 |
||||
|
G |
Обнаружение частоты 1кОм |
||||
|
|
Точность сопротивления |
±1% |
|||
|
Точность емкости |
±5% |
||||
|
Защита напряжения MD |
Пиковое значение 30 В или 30 В постоянного тока |
||||
|
Настройки зонда |
G - L, PH - L, PH - PL |
||||
|
Диапазон тока утечки, эффективное значение (среднеквадратичное значение) |
Основное сопротивление MD |
Диапазон |
|||
|
0,5кОм / 1кОм / 1,5кОм |
0,0 мкА - 10,00 мА |
||||
|
Разрешение |
Автоматический диапазон и фиксированный диапазон 1 - 2 и фиксированный диапазон 3 (1k и 1.5kMD) |
<1000мкА |
0,1 мкА |
||
|
1000мкА - 8400мкА |
1мкА |
||||
|
>8400мкА |
0,01 мА |
||||
|
Фиксированный диапазон 3 (0,5 кмД) и фиксированный диапазон 4 - 6 |
<8400мкА |
1мкА |
|||
|
>8400мкА |
0,01 мА |
||||
|
Точность дальности |
Диапазон |
Тестовый режим |
Частота |
Точность |
|
|
Диапазон 1-5 |
AC+DC |
округ Колумбия |
±(2% показания +3 цифры) |
||
|
15Гц<f<100кГц |
±(2% показания +3 цифры) |
||||
|
100 кГц≤f≤1 МГц |
±(5% от показаний)>10,0 мкА |
||||
|
только AC |
15Гц<f≤30Гц |
±(3% показания +5 цифр) |
|||
|
30Гц<f<100кГц |
±(2% показания +3 цифры) |
||||
|
100 кГц≤f≤1 МГц |
±(5% от показаний)>10,0 мкА |
||||
|
только DC |
DC |
±(2% показания +3 цифры)>10,0 мкА |
|||
|
Диапазон 6 |
AC+DC |
DC |
±(5% от показаний)>10,0 мкА |
||
|
15Гц<f<100кГц |
|||||
|
только AC |
15Гц<f≤30Гц |
||||
|
30Гц<f<100кГц |
|||||
|
только DC |
DC |
||||
|
Диапазон тока утечки |
Основное сопротивление MD |
Диапазон |
|||
|
0,5кОм / 1кОм / 1,5кОм |
0,0 мкА - 10,00 мА |
||||
|
Разрешение |
Автоматический диапазон и фиксированный диапазон 1 - 2 и фиксированный диапазон 3 (1k и 1.5kMD) |
<1000мкА |
0,1 мкА |
||
|
1000мкА - 8400мкА |
1мкА |
||||
|
>8400мкА |
0,01 мА |
||||
|
Фиксированный диапазон 3 (0,5 кмД) и фиксированный диапазон 4 - 6 |
<8400мкА |
1мкА |
|||
|
>8400мкА |
0,01 мА |
||||
|
Точность дальности |
Диапазон |
Тестовый режим |
Частота |
Точность |
|
|
Диапазон 1-5 |
AC+DC |
DC |
±(2% показания +2мкА) |
||
|
15Гц≤f≤1МГц |
±(10% показаний +2мкА) |
||||
|
только AC |
15Гц<f<1МГц |
±(10% показаний +2мкА) |
|||
|
Диапазон 6 |
AC+DC |
DC |
±(2% показания +3 цифры) |
||
|
15Гц<f<100кГц |
±(10% показаний +2 цифры) |
||||
|
только AC |
15Гц<f<100кГц |
±(10% показаний +2 цифры) |
|||
|
Диапазон напряжения утечки |
Основное сопротивление MD |
Диапазон |
|||
|
0,5кОм / 1кОм / 1,5кОм |
0,0 мВ - 15,00 В |
||||
|
Разрешение |
Автоматический диапазон и фиксированный диапазон 1 - 2 и фиксированный диапазон 3 (1k и 1.5kMD) |
<1000мВ |
0,1 мВ |
||
|
1000мВ - 8400мВ |
1мВ |
||||
|
>8400мВ |
0,01 В |
||||
|
Фиксированный диапазон 3 (0,5 кмД) и фиксированный диапазон 4 - 6 |
<8400мВ |
1мВ |
|||
|
>8400мВ |
0,01 В |
||||
|
Точность дальности |
Диапазон |
Тестовый режим |
Частота |
Точность |
|
|
Диапазон 1-5 |
AC+DC |
DC |
±(2% показания +3 цифры) |
||
|
15Гц<f<100кГц |
±(2% показания +3 цифры) |
||||
|
100 кГц≤f≤1 МГц |
±(5% от показаний)>10,0 мВ |
||||
|
только AC |
15Гц<f≤30Гц |
±(3% показания +5 цифр) |
|||
|
30Гц<f<100кГц |
±(2% показания +3 цифры) |
||||
|
100 кГц≤f≤1 МГц |
±(5% от показаний)>10,0 мВ |
||||
|
только DC |
DC |
±(2% показания +3 цифры)>10,0 мВ |
|||
|
Диапазон 6 |
AC+DC |
DC |
±(5% от показаний)>10,0 мВ |
||
|
15Гц<f<100кГц |
|||||
|
только AC |
15Гц<f≤30Гц |
||||
|
30Гц<f<100кГц |
|||||
|
только DC |
DC |
||||
|
Диапазон напряжения утечки |
Основное сопротивление MD |
Диапазон |
|||
|
0,5кОм / 1кОм / 1,5кОм |
0,0 мВ - 15,00 В |
||||
|
Разрешение |
Автоматический диапазон и фиксированный диапазон 1 - 2 и фиксированный диапазон 3 (1k и 1.5kMD) |
<1000мВ |
0,1 мВ |
||
|
1000мВ - 8400мВ |
1мВ |
||||
|
>8400мВ |
0,01 В |
||||
|
Фиксированный диапазон 3 (0,5 кмД) и фиксированный диапазон 4 - 6 |
<8400мВ |
1мВ |
|||
|
>8400мВ |
0,01 В |
||||
|
Точность дальности |
Диапазон |
Тестовый режим |
Частота |
Точность |
|
|
Диапазон 1-5 |
AC+DC |
DC |
±(2% показания +2мВ) |
||
|
15Гц≤f≤1МГц |
±(10% показаний +2мВ) |
||||
|
только AC |
15Гц<f<1МГц |
±(10% показаний +2мВ) |
|||
|
Диапазон 6 |
AC+DC |
округ Колумбия |
±(2% показания +3 цифры) |
||
|
15Гц<f<100кГц |
±(10% показаний +2 цифры) |
||||
|
только AC |
15Гц<f<100кГц |
±(10% показаний +2 цифры) |
|||
|
Обнаружение обрыва и короткого замыкания OSC |
|||||
|
Диапазон стандартной емкости выборки |
0,001 - 40нФ |
||||
|
Диапазон оценки обрыва цепи |
10% - 100% |
||||
|
Диапазон оценки короткого замыкания |
100% - 500% |
||||
|
Функция защиты безопасности |
|||||
|
Защита от поражения электрическим током |
0,5 мА±0,25 мА Опция: вкл. или выкл. |
||||
|
Блокировка защиты запуска |
Штырь заземлен для обеспечения высокого выходного напряжения. |
||||
|
Защита панели управления |
замок с ключом |
||||
|
Индикация тревоги |
Пройдено: короткий тон, зеленый свет; Не пройдено: длинный тон, красный свет |
||||
|
Защита от короткого замыкания и утечки электроэнергии |
23 Оружие или электрошок 68Aпик |
||||
|
Синхронный тест высокого напряжения и заземления на выходе |
5 кВ переменного тока/30 мА переменного тока и 30 А переменного тока/150 мОм (TH9131/TH9131A) |
||||
|
Хранение и интерфейс |
|||||
|
Внутренняя память |
Можно сохранить 100 файлов, по 50 шагов в каждом файле. |
||||
|

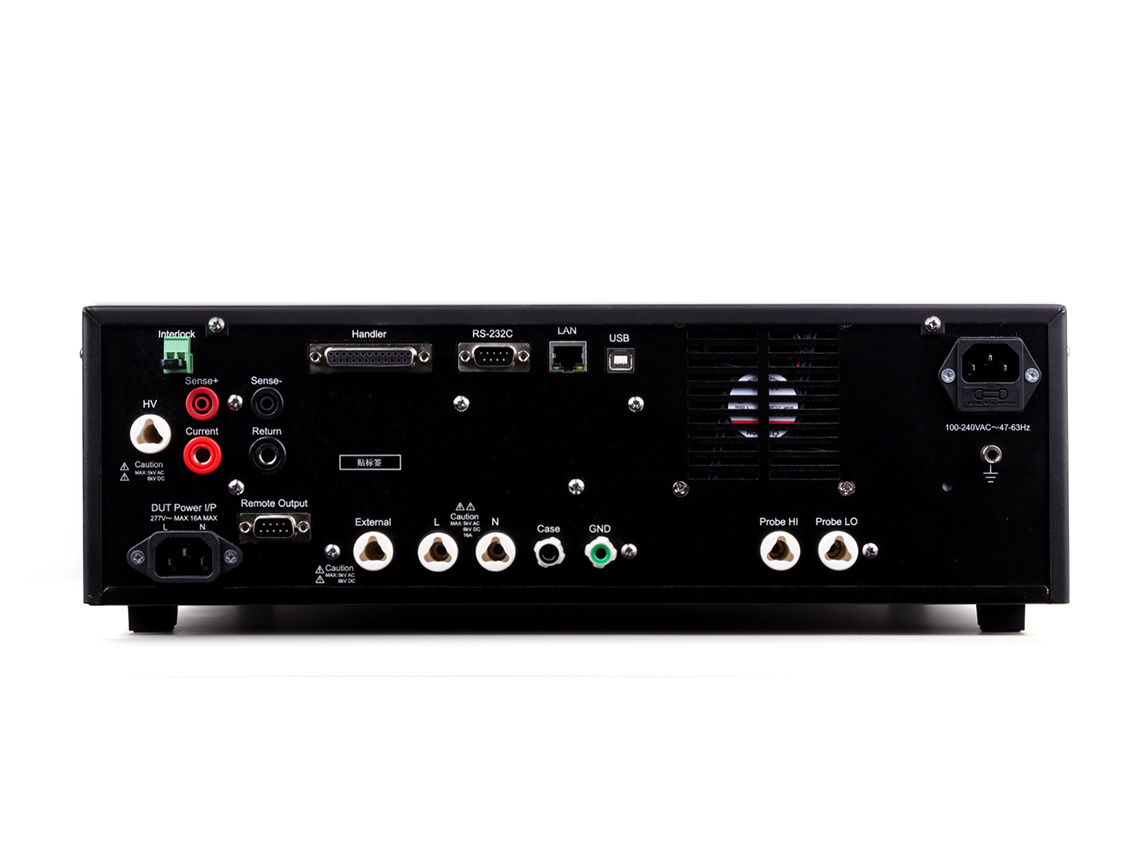

Стандартный интерфейс |
RS232, USB DEVICE, USB HOST, LAN, HANDLER |
||||
|
Дополнительный интерфейс |
GPIB |
||||
|
Температура и влажность окружающей среды |
|||||
|
Сравнение параметров Температура |
18℃ - 28℃, влажность: 30% - 70%RH |
||||
|
Нормальная рабочая температура |
0℃ - 45℃, влажность: 20% - 90%RH |
||||
|
Температура окружающей среды при хранении |
-10℃ - 55℃, влажность: <80%RH |
||||
|
Общая информация |
|||||
|
Источник питания |
100 В - 240 В переменного тока, 47 Гц - 63 Гц |
||||
|
Власть |
Без нагрузки: <100 Вт, Номинальная мощность: 1200 Вт |
||||
|
Размер (Ш×В×Г) |
430×132×550 мм |
||||
|
Масса |
38 кг |
||||
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Все платежи для физических лиц осуществляются через сервис Paykeeper.
Также возможно оформление счета для оплаты от юридического лица (мы работаем с НДС).
Подробная информация на странице «Условия оплаты».
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка».
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером
Срок поставки менеджер уточнит после оформления заявки.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
