Параметр

Значение

Модель

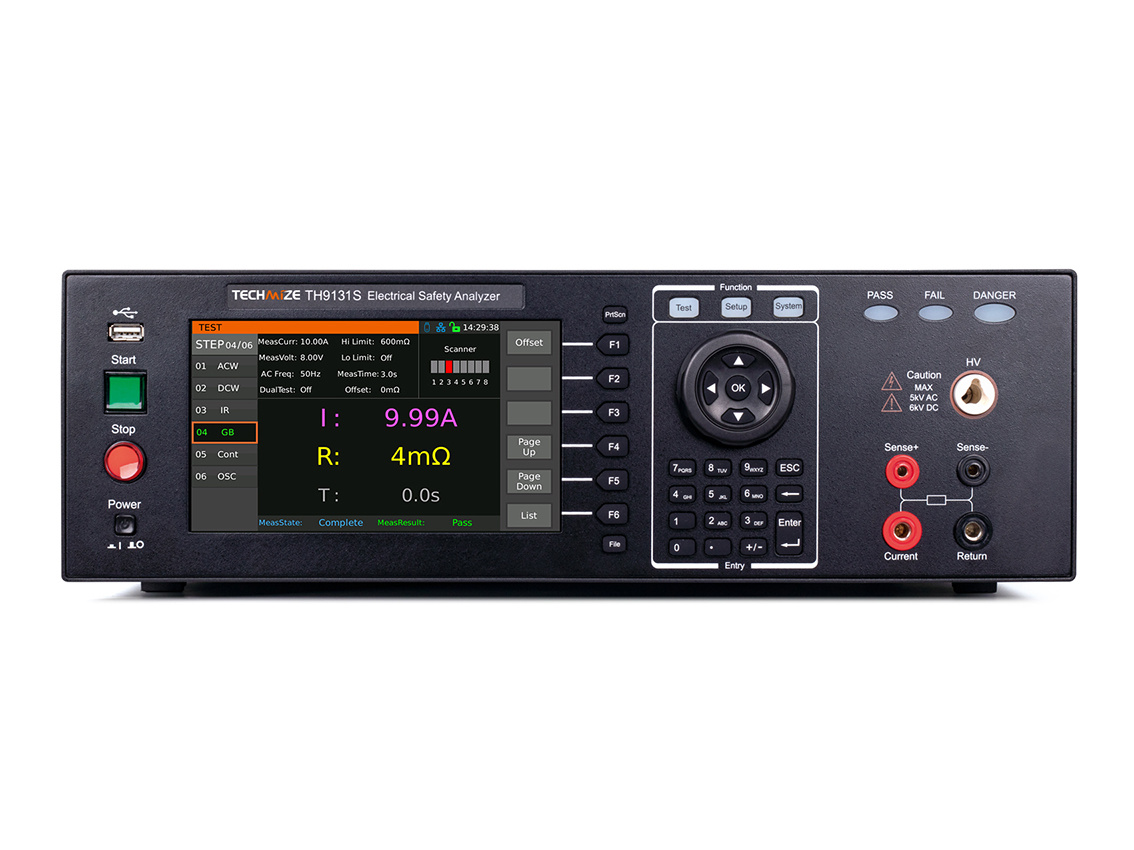

TH9130S

TH9131S

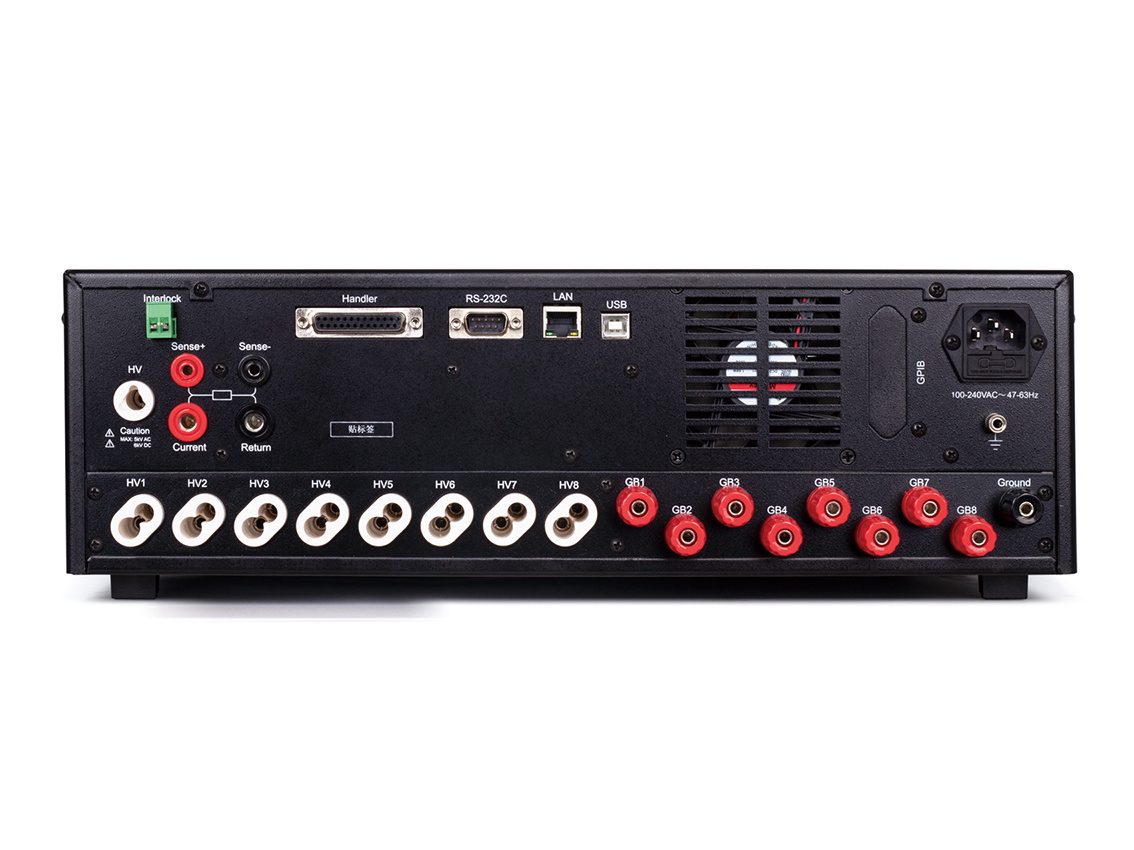

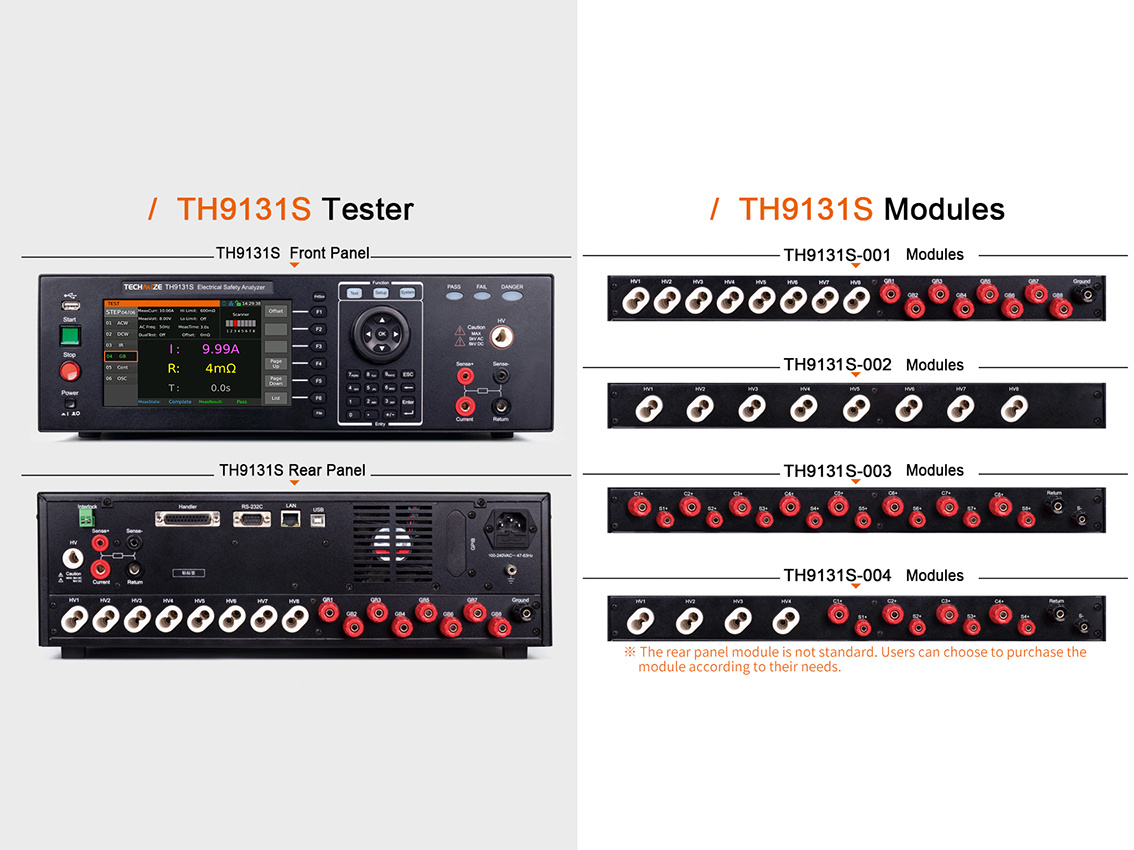

Модуль сканирования

TH9130S-004

TH9130S-001

0TH9130S-02

TH9130S-003

TH9130S-004

TH9130S-001

TH9130S-002

0TH9130S-03

Функции и каналы

Высокое напряжение: ACW, DCW, IR

4

8

8

Н

4

8

8

Н

CK Контактная проверка

Y

Y

Y

N

Y

Y

Y

N

Заземление

Канал

4

8

N

8

4

8

N

8

Провод

Четырехпроводный

Двухпроводный

N

Четырехпроводный

Четырехпроводный

Двухпроводный

N

Четырехпроводный

Проводимость

Y

Y

Y

Y

Y

Y

Y

Y

Испытание на выдерживаемое напряжение

Напряжения

АС

Диапазон

0,05 - 5,0 кВ

Форма волны

50/60 Гц±0,1% Синусоида

Выходная мощность

500ВА(5,0кВ/100мА)

200ВА

DC

Диапазон

0,05 - 6,0 кВ

Выходная мощность

150ВА(6,0кВ/25мА)

120ВА

Скорость изменения нагрузки

±(1% заданного значения+10В)(Номинальная мощность)

Разрешение

2В

Точность

±(1% заданного значения+5В)

Ток

АС

Диапазон

В≤4кВ

0,001мА - 120мА

0,001мА -40мА

В>4кВ

0,001мА - 100мА

0,001мА -40мА

Разрешение

0,001мА

Точность

120мА

0,1мА-120,0мА

±(1% от показаний +0,6 мА)

30мА

0,01мА-29,99мА

±(1% от показаний +0,15 мА)

3мА

0,001мА-2,999мА

±(1% от показаний +0,015 мА)

DC

Диапазон

В≥1,5кВ

0,0001 мА - 25 мА

0,0001мА - 20мА

В<1,5кВ

0,0001мА - 20мА

0,0001мА - 20мА

Разрешение

0,1 мкА

Точность

25мА

0,01 мА - 25,00 мА

±(1% от показаний +0,12 мА)

3мА

0,001 мА - 2,999 мА

±(1% от показаний +0,015 мА)

5.1мкА

0,1мкА-299,9мкА

±(1% от показаний +1,5 мкА)

Установка времени

Время тестирования

0,3 - 999 с, 0 для непрерывного теста

Время подъема

0.1 - 999с, 0 для закрытого

Время падения

0.1 - 999с, 0 для закрытого

Время ожидания

0,1 - 999 с, 0 для закрытого (только выдерживаемое постоянное напряжение)

Обнаружение дуги

АС

1,0 мА - 20,0 мА

1,0 мА - 20,0 мА

DC

1,0 мА - 10,0 мА

Максимальный ток короткого замыкания (только испытание переменного тока)

200мА

80мА

Функция быстрой разрядки

Автоматическая разрядка после испытания (DCW)

Испытание сопротивления изоляции

Напряжение

Выходы

Постоянный ток: 0,05 - 6,0 кВ

Разрешение

2В

Точность

±(1% от показаний +5В)

Сопротивление

Диапазон испытаний

0,1МОм - 50,0ГОм

Точность теста

В≥1кВ

1МОм - 1ГОм ±(3% от показаний +1МОм)

1ГОм - 10ГОм ±(7% от показаний +0,2ГОм)

10ГОм - 50ГОм ±(10% от показаний +0,5ГОм)

500В≤В<1кВ

0,1 МОм - 1 ГОм ±(3% от показаний +1 МОм)

1ГОм - 10ГОм ±(7% от показаний +0,2ГОм)

10ГОм - 50ГОм ±(10% от показаний +0,5ГОм)

В<500В

1МОм - 1ГОм ±(5% от показаний +100В/Вс*10МОм)

Установка времени

Время тестирования

0,3 - 999 с, 0 для непрерывного теста

Время подъема

0.1 - 999с, 0 для закрытого

Время падения

0.1 - 999с, 0 для закрытого

время ожидания

0.1 - 999с, 0 для закрытого

Функция быстрой разрядки

Автоматическая разрядка после теста

Тестирование сопротивления заземления переменного тока

Выходной ток

Диапазон

1.00 - 40.00А

Разрешение

0,01А

Точность

±(2% заданного значения+2 слова)

Испытательное напряжение

Диапазон

3,00 - 8,00 В

Разрешение

0,01 В

Точность

±(2% заданного значения+3 слова)

Частота испытаний

50/60Гц±0,1%

Коэффициент корректировки выходного сигнала

±(1% выходного значения++0,02А)

Тест на сопротивление

Диапазон

1.00 - 10.00А

0 - 600 мОм

10.01 - 30.00А

0 - 200 мОм

30.01 - 40.00А

0 - 150 мОм

Точность

1,00 - 3,00 А

0 - 600 мОм±(3% от показаний + 3 слова)

3.01 - 10.00А

0 - 600 мОм±(2% от показаний + 2 слова)

10.01 - 30.00А

0 - 200 мОм±(2% от показаний + 2 слова)

30.01 - 40.00А

0 - 150 мОм±(2% от показаний + 2 слова)

Время тестирования

0,5 - 999 с, 0 для непрерывного теста

Тест проводимости

Тестовый ток

0,1А

0,00 - 10,00 Ом

0,01А

10,1 - 100,0 Ом

0,001А

101 - 1000 Ом

0,0001А

1001 - 10000 Ом

Точность теста сопротивления

0 - 1000 Ом

±(1% от показаний +3 слова)

1001 - 10000 Ом

±(1% от показаний +10 слов)

Время тестирования

0,3 - 999 с, 0 для непрерывного теста

Обнаружение обрыва/короткого замыкания OSC

Диапазон эталонной емкости выборки

0,001 - 40нФ

Диапазон оценки открытого контура

10% - 100%

Диапазон оценки короткого замыкания

100% - 500%

Функции безопасности и охраны

Защита от поражения электрическим током

0,5 мА ± 0,25 мА по выбору: Вкл. или Выкл.

Блокировка защиты при запуске

Высоковольтный выход допускается только в том случае, если вывод подключен к низкому уровню.

Защита с панелью управления

Замок с ключом

Индикация тревоги

Пройдено: короткий тон, зеленый свет; Не пройдено: длинный тон, красный свет

Синхронизированный выходной тест на выдерживаемое напряжение и заземление

5кВ переменного тока/30мА переменного тока и 30А переменного тока/150мОм

Хранение и интерфейс

Внутреннее хранилище

Можно сохранить до 100 файлов, и каждый файл можно редактировать за 50 шагов.

Стандартный интерфейс

RS232, USB DEVICE, USB HOST, LAN, HANDLER

Дополнительный интерфейс

GPIB

Температура и влажность окружающей среды

Сравнение параметров Темп.

18℃ - 28℃, влажность: 30% - 70%RH

Нормальная рабочая температура

0℃ - 45℃, влажность: 20% - 90%RH

Температура окружающей среды при хранении

-10℃- 55℃, влажность:<80%RH

Общие характеристики

Источник питания

100 В - 240 В переменного тока, 47 Гц - 63 Гц

Мощность

Без нагрузки:<100 Вт
Номинальная мощность:1200 Вт

Размеры (Ш×В×Г)

430×132×550 мм

Масса

40 кг

40 кг

40 кг

40 кг

38 кг

38 кг

38 кг

38 кг
