ХАРАКТЕРИСТИКА
Матрицы коммутации НПК «ТЕСАРТ» имеют превосходные технические характеристики, обеспечивают высокую повторяемость, изоляцию и низкие вносимые потери. Широкий диапазон частот, многоканальная структура коммутации и большой выбор опций позволяют применять их для любых задач в области измерительной техники и спутниковой связи. Разработка и производство электромеханических матриц коммутации осуществляются непосредственно НПК «ТЕСАРТ» в Томске. Ключевые СВЧ-узлы изготавливаются с использованием компонентов от ведущих производителей. Такой подход позволяет гарантировать надежное сопровождение продукции, оперативное гарантийное обслуживание и ремонт, а также модернизацию устройств для клиентов.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
• Широкий диапазон частот.
• Электромеханические переключатели с низкими вносимыми потерями и высокой изоляцией.
• Максимальная повторяемость амплитуды и фазы при переключении.
• Защита от перегрузок и помех.
• Устанавливается в стойку 19”.
• Сенсорное управление с передней панели.
• Удаленное управление SCPI-командами.
• Удаленное управление через Web-интерфейс по Ethernet.
• Режим самодиагностики.
• Возможность реализации многофункциональной структуры в едином корпусе.
• Гарантийное и постгарантийное обслуживание.
|
№ |
Параметр |
Значение |
||
|
1 |
Диапазон рабочих частот, ГГц |
0–40 |
||
|
2 |
Количество входов |
до 64 |
||
|
3 |
Количество выходов |
до 64 |
||
|
4 |
Максимальная мощность на входе, дБм (не более) |
30 |
||
|
|
Гарантированные |
Типовые |
||
|
5
|
Вносимые потери, дБ (не более)
|
0–6 ГГц |
0,3 |
0,25 |
|
6–12,4 ГГц |
0,4 |
0,35 |
||
|
12,4–18 ГГц |
0,5 |
0,4 |
||
|
18–26,5 ГГц |
0,8 |
0,6 |
||
|
26,5–40 ГГц |
1 |
0,8 |
||
|
6
|
Изоляция между каналами, дБ (не менее) |
0–6 ГГц |
80 |
100 |
|
6–12,4 ГГц |
75 |
100 |
||
|
12,4–18 ГГц |
70 |
95 |
||
|
18–26,5 ГГц |
65 |
95 |
||
|
26,5–40 ГГц |
60 |
90 |
||
|
7
|
КСВН по входу/выходу (не более) |
0–6 ГГц |
1,3 |
1,2 |
|
6–12,4 ГГц |
1,4 |
1,25 |
||
|
12,4–18 ГГц |
1,5 |
1,3 |
||
|
18–26,5 ГГц |
1,6 |
1,35 |
||
|
26,5–40 ГГц |
1,7 |
1,5 |
||
|
8 |
Резервирование питания |
Опционально |
||
|
9 |
Управление |
SCPI-команды; |
||
Модельный ряд выпускаемых решений
|
Модель |
С хема коммутации |
Частотный диапазон, ГГц |
Высота корпуса |
|
AM-18-2-SP4T |
2 SP4T |
0–18 |
2U |
|
AM-26-2-SP4T |
0–26,5 |
||
|
AM-40-2-SP4T |
0–40 |
||
|
AM-18-2-SP6T |
2 SP6T |
0–18 |
|
|
AM-26-2-SP6T |
0–26,5 |
||
|
AM-40-2-SP6T |
0–40 |
||
|
AM-18-2-SP8T |
2 SP8T |
0–18 |
|
|
AM-26-2-SP8T |
0–26,5 |
||
|
AM-40-2-SP8T |
0–40 |
||
|

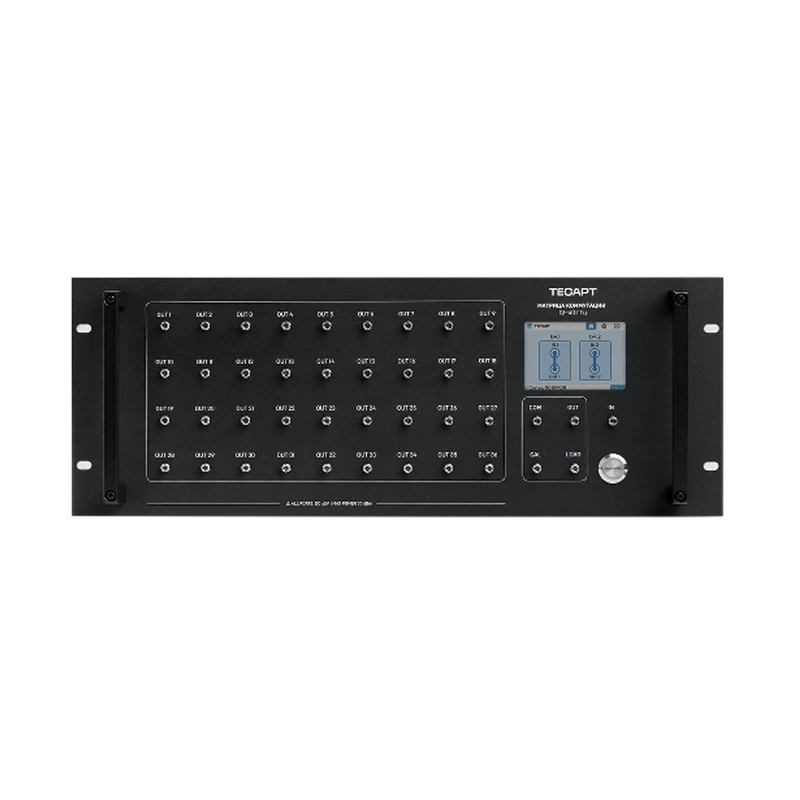

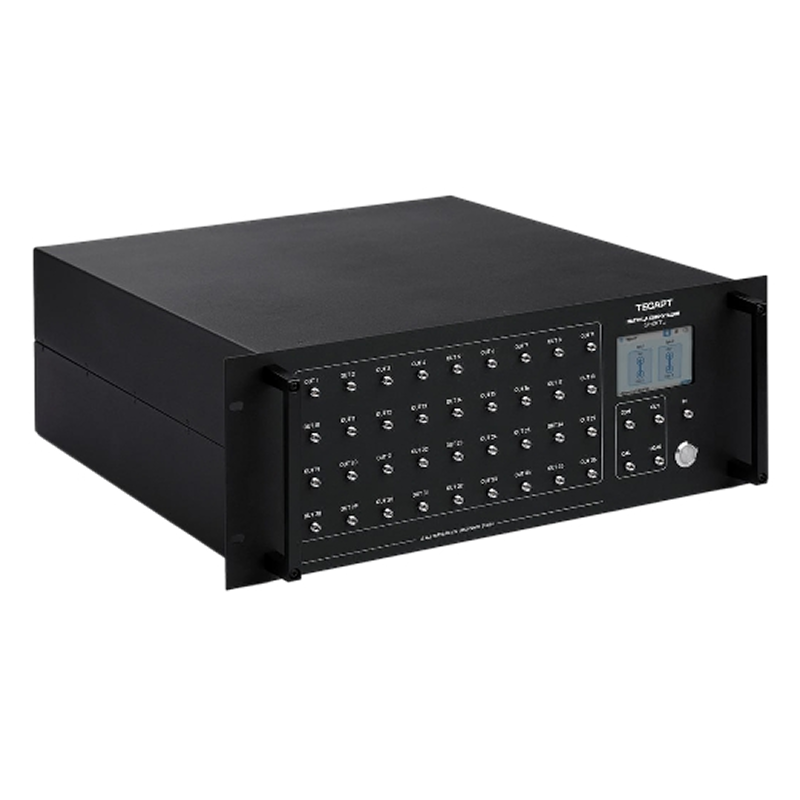

AM-40-1-SP36T |
1x36 |
4U |
|
|
AM-40-1-4P36T |
4x36 |
6U |
