ХАРАКТЕРИСТИКА И КОНСТРУКЦИЯ:
4 входа матрицы переключателей.
• 38 выходов матрицы переключателей.
• Диапазон частот: 0–40 ГГц.
• Напряжение питания от сети переменного тока
частотой 50 Гц: 198–242 В.
• Тип переключателей: терминированные, нагрузка
50 Ом.
• Электрические характеристики на частоте 40 ГГц:
вносимые потери ≤ 1,2 дБ; изоляция ≥ 80 дБ: КСВН
≤ 1,7: максимальная входная мощность ≥ 1 Вт.
• Потребляемая мощность: ≤ 50 Вт.
• Тип соединителей: 2,92 мм, розетка.
• Потребляемая мощность: 100 В х А.
• Габаритные размеры (Ш х В х Г): 482,6 х 88,1 х 325 мм
(с ручками), 482,6 х 88,1 х 285 мм (без ручек).

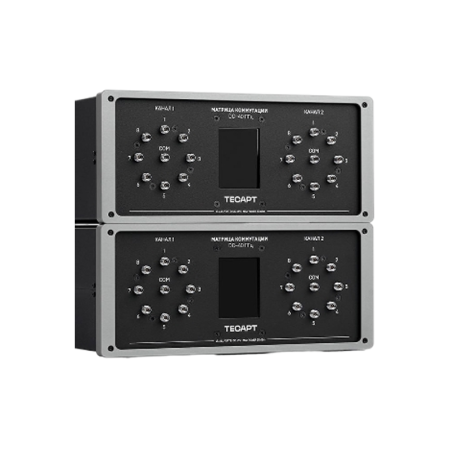

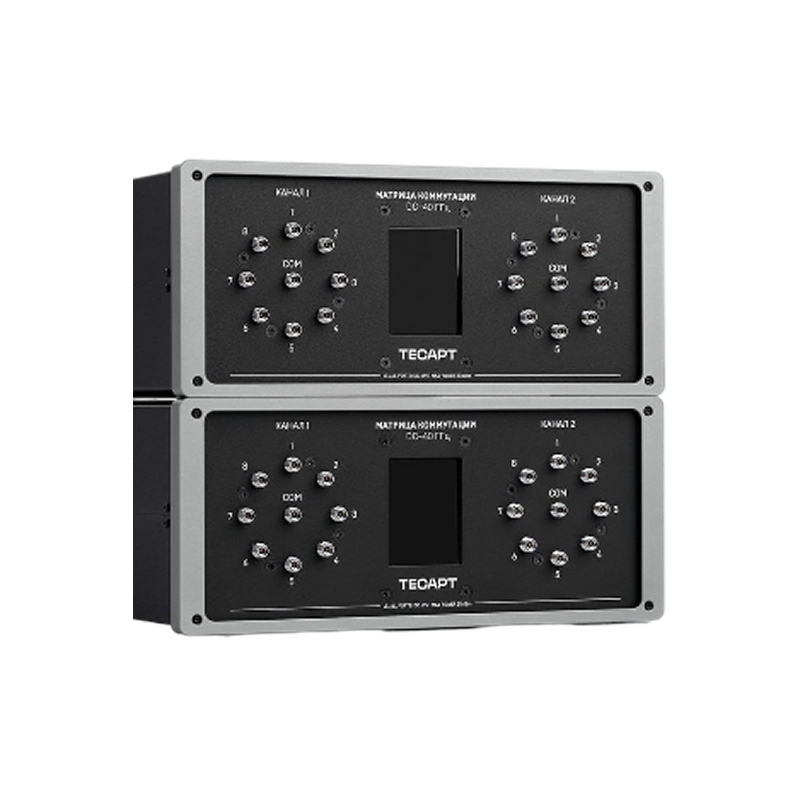

• Матрица коммутации позволяет проводить автоматизированные измерения, переключая ВЧ тракты между средствами измерения и испытуемым устройством. Состоят из различного количества СВЧ переключателей, объединенных в маршрутизированную систему.
Можно изготовить матрицы коммутации СВЧ сигналов с различным количеством входов / выходов под требуемый рабочий диапазон частот.
4 входа матрицы переключателей.
• 38 выходов матрицы переключателей.
• Диапазон частот: 0–40 ГГц.
• Напряжение питания от сети переменного тока
частотой 50 Гц: 198–242 В.
• Тип переключателей: терминированные, нагрузка
50 Ом.
• Электрические характеристики на частоте 40 ГГц:
вносимые потери ≤ 1,2 дБ; изоляция ≥ 80 дБ: КСВН
≤ 1,7: максимальная входная мощность ≥ 1 Вт.
• Потребляемая мощность: ≤ 50 Вт.
• Тип соединителей: 2,92 мм, розетка.
• Потребляемая мощность: 100 В х А.
• Габаритные размеры (Ш х В х Г): 482,6 х 88,1 х 325 мм
(с ручками), 482,6 х 88,1 х 285 мм (без ручек).
• Матрица коммутации позволяет проводить автоматизированные измерения, переключая ВЧ тракты между средствами измерения и испытуемым устройством. Состоят из различного количества СВЧ переключателей, объединенных в маршрутизированную систему.
Можно изготовить матрицы коммутации СВЧ сигналов с различным количеством входов / выходов под требуемый рабочий диапазон частот.

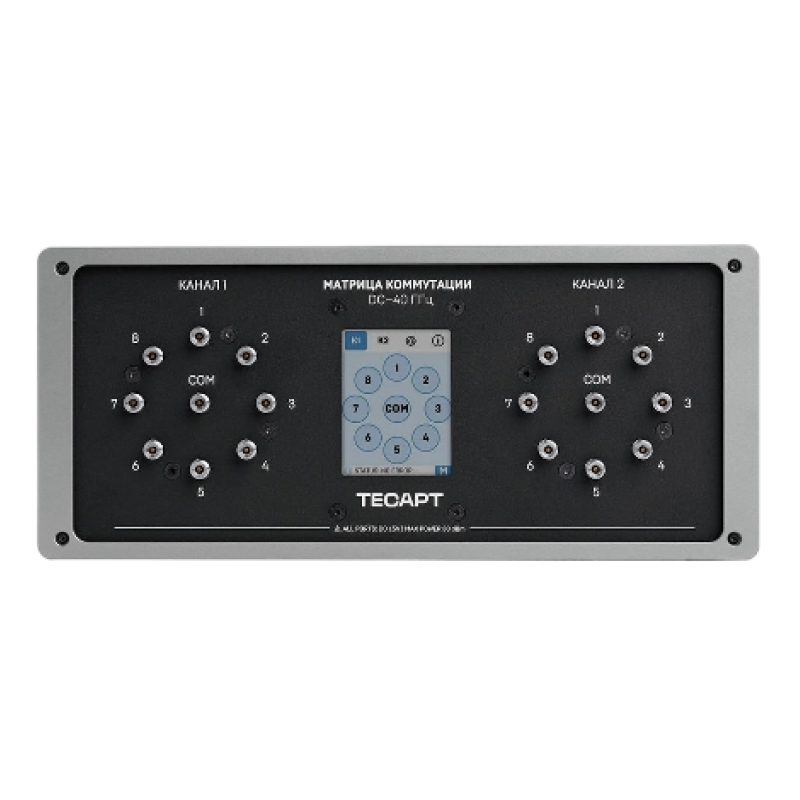

| Параметр | Значение |
| Диапазон частот: | 0-40 ГГц; |
| Тип коммутации: | SPDT/ SP4T/ SP6T/ SP8T |
| Количество каналов: | 2 |
| КСВН: | не более 1,3 |
| Вносимые потери: | не более 1,0 дБ |
| Тип переключателей: | электромеханические, терминированные |
| Управление: | сенсорный дисплей, SCPI-команды, WEB- интерфейс |
