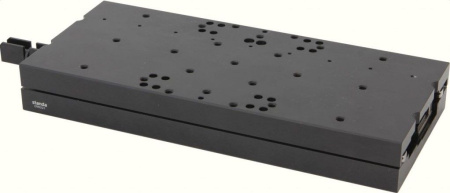

В моторизированной платформе серии 8MTL используется трехфазный бесщеточный линейный сервопривод без сердечника. Прямой привод обеспечивает движение с нулевым люфтом и позволяет добиться высокой точности, повторяемости и низкого коэффициента трения.
Линейный оптический энкодер в качестве системы обратной связи обеспечивает управление перемещением с субмикрометровым разрешением движения.
Естественно состаренный алюминиевый сплав гарантирует устойчивость к высоким температурам, легкость конструкции 8MTL и долгий период работы без износа направляющих.
Линейные трансляторы серии 8MTL могут быть подготовлены для работы в чистых помещениях и вакууме до 10^-3 Торр. Дополнительные требования к чистоте согласовываются по запросу.
Моторизированные линейные трансляторы могут быть с легкостью закреплены на оптическом столе с помощью винтов 3STS. Трансляторы стыкуются в систему для перемещения по двум горизонтальным осям (XY) без использования дополнительных соединительных пластин. Возможно изготовление вертикального транслятора для перемещения по оси Z.
Управление движением 8MTL осуществляется с помощью контроллеров Standa.
Скорость и ускорение протестированы с использованием PS36-4.4-4 с напряжением постоянного тока 36 В и током 3.1 А.
Максимальная нагрузка может быть ограничена требованиями к ускорению, а также к качеству направляющих.
Разрешение и тип оптического энкодера могут быть изменены.
- Диапазон перемещения: 170 мм
- Разрешение: 50 нм и лучше
- Двусторонняя повторяемость: +/- 0.5 мкм
- Максимальная скорость: 1200 мм/с
- Бесконтактный оптический инкрементальный энкодер с высоким разрешением
- Система с прямым приводом, безлюфтовая
- Высокая точность линейных направляющих и каретки
- Гарантированная долговечность работы
- Простая интеграци
| Параметр | Значение |
| Управление перемещением | |
| Диапазон перемещения | 170 мм |
| Тип энкодера* | бесконтактный оптический энкодер |
| Модель энкодера | LEn1 |
| Разрешение энкодера* | 100 нм |
| Реперная метка | по середине диапазона перемещения |
| Двусторонняя повторяемость | ±0.5 мкм |
| Односторонняя повторяемость | по запросу |
|
Точность |
|
| До калибровки** | по запросу |
| После калибровки | ±1 мкм |
| Допуск на угол тангажа*** | ±55 мкрад |
| Допуск на угол рыскания*** | ±32 мкрад |
| Допуск на угол крена*** | по запросу |
| Максимальная скорость (без нагрузки)**** | 1.2 м/с |
| Максимальное ускорение (без нагрузки)**** | 1.45 g |
| Концевые датчики | датчики Холла |
| Полярность датчиков | замкнут при срабатывании |
|
Нагрузка и передача |
|
| Непрерывно развиваемое усилие (пиковое) | 113.5 Н |
| Грузоподъемность (центральная) | 20 кг |
| Модель линейного двигателя | LM1 |
| Двигатель | 3-фазный бесщеточный линейный сервопривод |
| Максимальное напряжение питания | >300 В (постоянное) |
| Постоянный ток | 2.2 А |
| Пиковый ток | 8.8 А |
| Направляющие | линейные рециркулирующие |
|
Материал |
|
| Материал основания | алюминиевый сплав |
| Покрытие | черное анодированное |
|
Управление и интерфейсы |
|
| Рекомендуемый контроллер***** | SPiiPlusEC |
| Рекомендуемый драйвер***** | UDMlc |
| Рекомендуемый блок питания | PS36-4.4-4 |
| Длина кабеля | по запросу |
|
Аксессуары |
|
| Основание | не требуется |
| Cборка XY | соединение без переходников |
| Сборка Z | возможна |
|
Дополнительная информация |
|
| Размеры подвижной платформы | 130х295 мм |
| Стандарт размеров | метрический |
| Вес | 4.1 кг |
| Вес подвижной части | 2.1 кг |
* - В стандартных моделях возможно использование энкодера с разрешением от 5 мкм до 50 нм. По заказу возможно поставка позиционеров с более высоким разрешением. Разрешение влияет на повторяемость позиционирования транслятора.
** - Каждая платформа может быть откалибрована с созданием карты ее погрешностей с помощью интерферометра, что снижает механические погрешности до 1 мкм. С транслятором предоставляет соответвующий сертификат Standa с результатами измерений.
*** - Угловые отклонения могут быть уменьшены по запросу. С транслятором предоставляет соответвующий сертификат Standa с результатами измерений.
**** - Скорость зависит от напряжения источника питания, ускорение зависит от периода цикла работы и пикового тока.
***** - Для подбора подходящих систем управления рекомендуется проконсультироваться с нашими инженерами, которые могут предложить оптимальный вариант, сходя из задачи, в которой будет использоваться узел.
