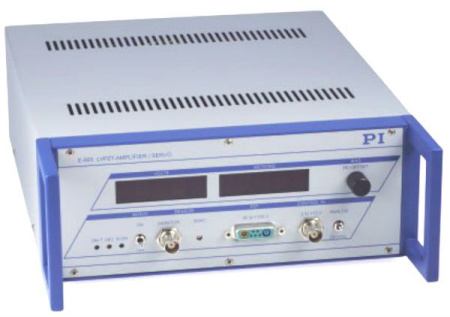

Контроллеры серии E-665 являются одноканальными и предназначены для управления пьезоактуаторами и пьезоплатформами с обратной связью.
В серии E-665 представлены четыре модификации контроллеров. Модели E‑665.SR и E‑665.S0 рассчитаны на работу с позиционерами, оснащёнными тензометрическим датчиком (SGS) обратной связи, модель E‑665.СR используется для управления позиционерами, оснащёнными ёмкостными датчиками обратной связи.
Модификации E‑665.xR могут быть подключёны к ноутбуку или ПК с помощью интерфейсов USB или RS-232. Модели E‑665.x0 не имеют цифровых интерфейсов.
До 12 контроллеров E-625.xR могут быть объединены в одну сеть (параллельное соединение) и управляться с одного интерфейса ПК. Соединение между отдельными контроллерами E‑665.xR реализуется через дополнительный кабель E-665.CN.
Контроллеры Е-665.xR могут работать в двух режимах: аналоговом и цифровом. В аналоговом режиме источник сигнала подключается к BNC разъёму, а входное напряжение (от 0 до +10 В) может быть отрегулировано прецизионным десятиоборотным потенциометром. Выходное напряжение, подаваемое на пьезоактуатор или пьезоплатформу, будет пропорционально входному сигналу, но усилено в 10±0.1 раз.
В цифровом режиме выходное напряжение генерируется автоматически, исходя из полученных команд.
В комплекте с контроллерами серии Е-665.xR поставляется программное обеспечение PIMikroMove, драйверы LabVIEW, библиотека функций GCS и дополнительные утилиты.
Программное обеспечение PIMikroMove работает с операционными системами Windows и позволяет управлять позиционерами с помощью интуитивно понятного графического интерфейса.
Библиотека функций GCS представляют собой набор команд для управления позиционерами и может быть использована при программировании приложений на языках высокого уровня, например С++. Библиотеки GCS и драйверы для LabVIEW совместимы с операционными системами Windows и Linux.
Для обеспечения высокой точности позиционирования и большой разрешающей способности в контроллерах Е-665.xR используются 24-битные АЦП и 20-биные ЦАП.
Блок усилителя с пониженным уровнем шума может выдать пиковое значение выходного тока до 360 мА.
|
Параметр |
Значение |
|
Назначение |
Управление пьезоактуаторами и пьезоплатформами |
|
Количество каналов |
1 |
|
Датчик |
|
|
Серво характеристики |
ПИ-регулятор (аналоговый), режекторный фильтр |
|
Тип датчика |
Ёмкостный (.CR) |
|
Усилитель |
|
|
Входное напряжение |
от -2 до +12 В |
|
Выходное напряжение |
от -30 до +130 В |
|
Выходной ток (пиковый < 20 мс) |
360 мА |
|
Выходной ток |
120 мА |
|
Ограничение по току |
Защита от короткого замыкания |
|
Шумы, от 0 до 100 кГц |
4.0 (.CR) мВ (rms) |
|
Коэффициент усиления по напряжению |
10 ±0.1 |
|
Входное сопротивление |
100 кОм |
|
Интерфейсы |
|
|
Интерфейсы связи* |
USB, RS-232 |
|
Разъём для подключения пьезопозиционеров |
Sub-D special (.CR) |
|
Разъём для подключения датчика |
Sub-D special (.CR) |
|
Аналоговый вход |
BNC |
|
Контроль показаний датчика |
BNC |
|
Объединение в сеть |
до 12 устройств |
|
Набор используемых команд управления |
PI General Command Set (GCS) |
|
Пользовательское программное обеспечение |
PIMikroMove |
|
Драйверы |
LabView с библиотеками GCS для ОС Windows и Linux |
|
Функциональные возможности |
Таблица сигналов, внешний триггер, 16 макросов |
|
Дисплей |
2 x 4½-digits, LED |
|
Смещение напряжения |
10-оборотный потенциометр, от 0 до 10 В |
|
Прочие характеристики |
|
|
Диапазон рабочих температур |
От 5 до 50 °С (снижение характеристик на 10 % при T > 40 °С ) |
|
Защита от перегрева |
Автоматическое отключение при 85 °С |
|
Габариты |
236 х 88 х 273 мм |
|
Масса |
2.5 кг |
|
Рабочее напряжение |
100–120 / 220–240 В, 50–60 Гц (линейный блок питания) |
|
Максимальная мощность |
< 70 В |
* Модификация E-665.С0 не имеет цифровых интерфейсов
