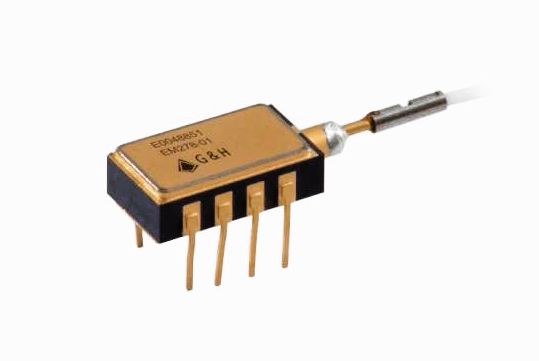

EM278 и EM278 - B (Boot) лазерные диоды накачки имеют волоконную брэгговскую решетку, что позволяет поддерживать стабильный уровень производительности при температуре до 75 °С и на диапазонах мощности от 50 до 200 мВт.
Особенности
- Высокая мощность: до 200 мВт
- Низкая потребляемая мощность

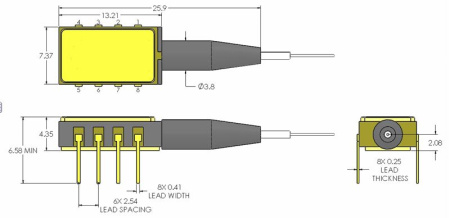

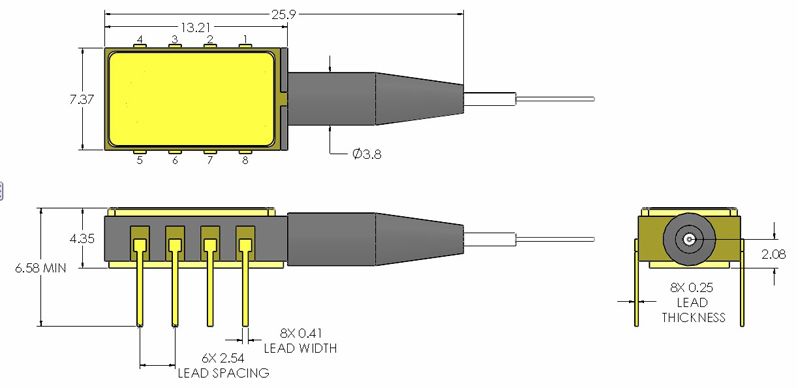

- Герметичный корпус "mini - DIL" 8-pin
- Тип волокна PM
Применение
- Технология SDH
- Одноканальные EDFA
Оптические и электрические характеристики
|
Параметр |
Мин. значение |
Типовое значение |
Макс. значение |
Единица измерения |
|
Рабочая температура корпуса |
10 |
75 |
⁰С |
|
|
Внешнее возвратное отражение |
-50 |
дБ |
||
|
Минимальная рабочая мощность |
50 |
мВт |
||
|
Рабочая мощность |
200 |
мВт |
||
|
Пороговый ток |
55 |
мА |
||
|
Рабочий ток лазера |
500 |
600 |
мА |
|
|
Прямое напряжение лазера |
2,1 |
В |
||
|
Kink мощность |
200 |
мВт |
||
|
Kink ток |
600 |
мА |
||
|
Центральная длина волны |
975 |
976 |
977 |
нм |
|
Температурное спектральное смещение |
0,02 |
нм/ °C |
||
|
Мощность в полосе частот |
90 |
% |
||
|
Подавление боковых мод |
30 |
дБ |
||
|
Ток фотодиода |
0,1 |
6 |
мА |
|
|
Темновой ток фотодиода |
100 |
нА |
||
|
Коэффициент термистора β |
3892 |
|||
|
Сопротивление термистора |
9500 |
10000 |
10500 |
Ом |
Характеристики оптоволокна
|
Параметр |
Мин. значение |
Типовое значение |
Макс. значение |
Единица измерения |
|
Тип оптоволокна |
PM |
|||
|
Материал оболочки |
Акрилат |
|||
|
Диаметр сердцевины |
5,6 |
6,6 |
7,6 |
мкм |
|
Диаметр оболочки |
123 |
125 |
127 |
мкм |
|
Диаметр буфера |
230 |
245 |
260 |
мкм |
|
Длина пигтейла с решеткой |
1,5 |
3 |
м |
|
|
Прочность |
100 |
kpsi |
||
Основные параметры
|
Параметр |
Мин. значение |
Типовое значение |
Макс. значение |
Единица измерения |
|
Температура хранения |
-40 |
85 |
⁰С |
|
|
Рабочий диапазон температур |
-5 |
75 |
⁰С |
|
|
Прямой ток лазера |
780 |
мА |
||
|
Обратное напряжение лазера |
2 |
В |
||
|
Прямой ток фотодиода |
10 |
мА |
||
|
Обратное напряжение фотодиода |
20 |
В |
||
|
Ток термистора |
2 |
мА |
||
|
Напряжение термистора |
5 |
В |
||
|
Время пайки |
10 |
с |
||
|
Температура пайки |
250 |
⁰С |
||
|
Полная нагрузка волокна |
5 |
Н |
||
|
Радиус изгиба волокна |
25 |
мм |
||
|
Статический разряд |
