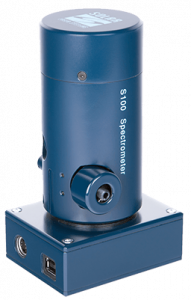

Комплект поставки компактного спектрометра S100 содержит управляющий USB кабель, два кабеля синхронизации (прямой и обратный) и УФ кварцевое оптическое волокно. Ввод излучения с помощью оптического волокна обеспечивает гибкость компоновки Ваших приборных комплексов. Благодаря наличию входной щели S100 может работать как с оптическим волокном, так и без него.
По Вашему заказу S100 может быть укомплектован фильтром, отрезающим высокие порядки спектра.
В зависимости от модели компактный спектрометр S100 может содержать детектор на базе одного из четырёх неохлаждаемых линейных датчиков изображения. Тип выбранного детектора определяет особенности спектрометра S100.
Применение
- Регистрация длины волны лазерного излучения
- Контроль плазмы
- Анализ спектров любых источников в диапазоне 190-1100нм
| Параметр | Значение | |||
|
Дифракционная решетка, штр/мм |
300 |
|||
|
Обратная линейная дисперсия (средн.значение), нм/мм |
33,28 |
|||
|
Относительное отверстие |
1 : 6 |
|||
|
Фокусное расстояние, мм |
100 |
|||
|
Спектральный диапазон, мм |
200 — 1000 |
|||
|
Спектральное разрешение (средн.значение), нм |
1,5 |
|||
|
Модель детектора |
CMOSS11639 Hamamatsu (2048 пикселей) |
|||
|
Размер пикселя, мкм |
14 x 200 |
|||
|
Размер светочувствительной зоны, мм |
28,672 |
|||
|
Мин. время экспозиции, мс |
0,018 |
|||
|
Максимальное время экспозиции, с1) |
90 |
|||
|
Анти-блюминг2) |
Есть |
|||
|
Неравномерность светочувствительности,%3) |
± 5 % |
|||
|
Динамический диапазон |
5000:1 |
|||
|
Фоточувствительность, В/лк×с |
1300 |
|||
|
Среднеквадратичный шум чтения, отсчётов АЦП |
<4 |
|||
|
Частота передачи данных (макс), кГц |
5000 |
|||
|
Разрядность АЦП |
16 бит, 65 536 отсчётов |
|||
|
Синхронизация |
Внутренняя / внешняя |
|||
|
Требования к внешнему синхроимпульсу |
Разъём синхронизации BNC-58, полярность положительная, амплитуда 3-15 VDC, |
|||
|
Параметры передаваемых синхроимпульсов |
полярность положительная, амплитуда 4-5 В, длительность импульса по полувысоте FWHM 10 мкс |
|||
|
Интерфейс связи с компьютером |
Full-Speed USB |
|||
|
Оптический вход |
Прямой ввод излучения на входную щель |
|||
|
Размеры, мм |
66 × 86 × 146 |
|||
|
Вес, кг |
0,75 |
|||
- Максимальным временем накопления считается время, при котором темновой сигнал составляет 25% динамического диапазона при температуре окружающей среды +25°С.
- Анти-блюминг – свойство датчика, исключающее перетекание зарядов из пересвеченных пикселей в соседние.
- При уровне сигнала ≥50% границы динамического диапазона.
