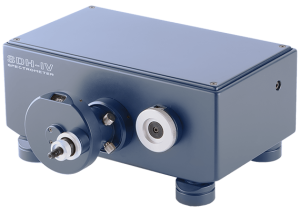

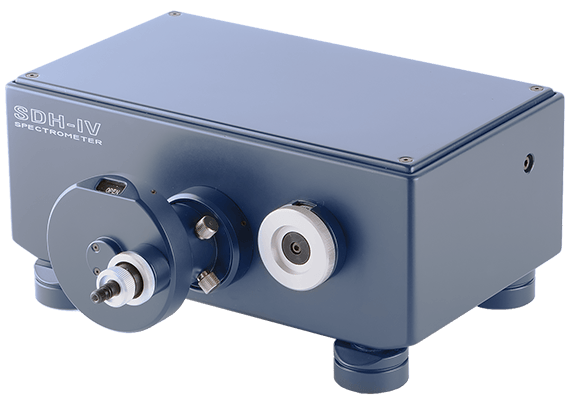

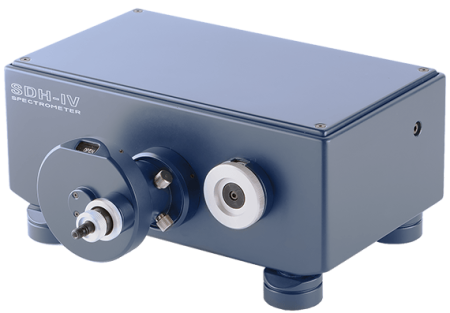

Спектрометры серии SDH простые и удобные в работе: откалиброваны изготовителем, не содержат движущихся элементов, имеют жесткую и термостабильную конструкцию.
- высокое разрешение – до 0,06нм
- высокая светосила – относительное отверстие f# 1: 4,4
- широкий выбор детекторов, включая охлаждаемые
- комплект аксессуаров для ввода излучения в спектрометр
- спектрометры серии sdh могут поставляться в двух версиях:
- модель sdh-i, содержащая одну фиксированную дифракционную решетку
- модель sdh-iv с 4-позиционной турелью дифракционных решеток (ручное переключение)
Стандартный комплект поставки содержит 8-позиционную турель фильтров для отрезания высоких порядков спектра (3 стандартных фильтра, ручное переключение), кварцевый двухлинзовый конденсор f=16мм, оптическое волокно с адаптером SMA-905, два кабеля синхронизации (прямой и обратный) и управляющий USB-кабель. Таким образом Вы можете выбрать наиболее удобный для Вас вариант доставки анализируемого излучения в спектрометр.
Спектральный диапазон работы и разрешение (т.е. число штрихов дифракционной решетки) выбираются на этапе размещения заказа. Для Вашего удобства спецификация содержит значения средней дисперсии дифракционных решеток, а также спектрального разрешения и интервала одновременной регистрации ПЗС-детектора, соответствующего конкретной решетке. Обратитесь к специалисту СОЛАР ЛС для более точного расчета параметров Вашего прибора.
Спектрометр SDH может быть синхронизирован от Вашего источника импульсами TTL-уровня через стандартный разъем синхронизации BNC-58. SDH также может испускать импульсы синхронизации TTL-уровня.
|
Параметр |
Значение |
||||||
|---|---|---|---|---|---|---|---|
|
Спектрометр SDH-I |
|||||||
|
Фокусное расстояние, мм |
150 |
||||||
|
Относительное отверстие |
1: 4,4 |
||||||
|
Входная щель, мм |
0,016 × 3 1) or 0,04 × 3 2) 3) or 0,08× 3 4) |
||||||
|
Интерфейс связи с ПК |
Full-Speed или High-Speed USB |
||||||
|
Размеры, вес |
(242 х 280 х 113) мм; 4,85 кг |
||||||
|
Дифракционная решётки, штр/мм |
300 |
400 |
600 |
1200 |
1800 |
100 |
50 |
|
Спектральный диапазон, нм |
200-1100 |
200-1100 |
200-1100 |
200-1000 |
200-650 |
870-1700 2) |
900-2560 3) |
|
Ширина одновременно регистрируемого спектрального интервала, нм |
620 1) |
460 1) |
300 1) |
130 1) |
80 1) |
830 2) |
1660 3) |
|
Обратная линейная дисперсия (среднее значение), нм/мм |
21,3 |
15,8 |
10,2 |
4,0 |
3,0 |
65 |
131 |
|
Спектральное разрешение (среднее значение), нм |
0,42 1) |
0,32 1) |
0,22 1) |
0,09 1) |
0,06 1) |
4,0 2) |
12 3) |
|
Спектрометр SDH-IV |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Спектральный диапазон,нм |
200-1100 |
200-1100 |
870-1700* |
|||||||||
|
Линейный датчикизображения |
TCD1304 Toshiba |
S10420-1106 Hamamatsu |
G9212-512S – G9214-512SHamamatsu |
|||||||||
|
Длина светочувствительной зоны |
29,1 мм, 3648 пикселов0,008 мм× 0,5 мм |
28,672 × 0,896 мм,2068 ×70 пикселов, 14 × 14 мкм |
12,8 мм, 512 пикселов,0,025 мм × 0,5 мм (0,25 мм) |
|||||||||
|
Дифракционные решётки, штр/мм |
900 |
600 |
400 |
300 |
900 |
600 |
400 |
300 |
400 |
300 |
200 |
100 |
|
Ширина одновременно регистрируемого спектрального интервала, нм |
200-390 |
300-600 |
450-900 |
600-1100 |
200-375 |
300-570 |
450-855 |
600-1140 |
900-1100 |
1065-1330 |
1300-1700 |
900-1700 |
|
Обратная линейная дисперсия (среднее значение), нм/мм |
7,0 |
10,5 |
15,8 |
21,1 |
7,0 |
10,5 |
15,8 |
21,1 |
15,5 |
20,9 |
31,7 |
65 |
|
Спектральное разрешение (среднее значение), нм |
0,18 |
0,28 |
0,42 |
0,54 |
0,3 |
0,45 |
0,7 |
0,9 |
0,95 |
1,3 |
2,0 |
4,5 |
- для линейного датчика изображения с длиной светочувствительной зоны 29.1 мм и размером пиксела 8 мкм (TCD1304, Toshiba)
- для линейного датчика изображения с длиной светочувствительной зоны 12.8 мм и размером пиксела 25 мкм (G9214512S или G9212-512S, Hamamatsu)
- для линейного датчика изображения с длиной светочувствительной зоны 12.8 мм и размером пиксела 50 мкм (G9205-256W или G9208-256W, Hamamatsu)
- Возможна модификация SDH-IV для работы с общим спектральным диапазоном 900-2560 нм и детекторами с сенсорами Hamamatsu G9205/G9208-256W
