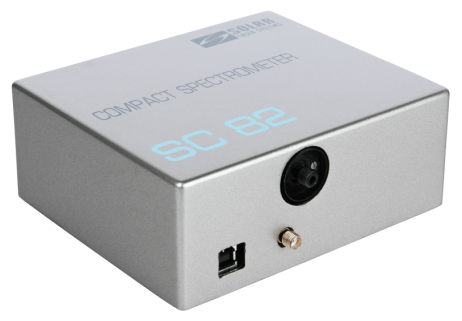

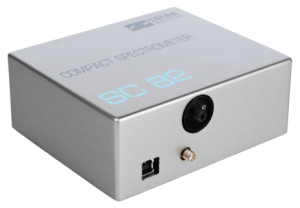

В новой модели компактного спектрометра SC82 возможна установка высокочувствительных КМОП линейных датчиков изображения S13496 и S11639. Высокая фоточувствительность данных датчиков (до 650 В/лк*с) позволяет использовать спектрометр SC82 при работе со слабыми сигналами, такими как Рамановское рассеяние, флуоресценция, многоканальная спектроскопия и др. Опционально доступна Imaging версия с компенсатором астигматизма для ещё большего увеличения чувствительности системы. Также доступны версии спектрометра SC82 с установленными линейными датчиками изображения TCD1304 и TCD1205.
- Высокочувствительный КМОП-сенсор с узкими пикселями.
- Гибкий выбор дифракционной решётки, спектрального рабочего интервала и разрешения в зависимости от Ваших требований.
- Дружественный интерфейс, совместимый с Windows 2000/XP/7/8/10.
- Imaging версия с компенсацией астигматизма (опция)
- Возможность установки фильтра разделения порядков (опция)
- Совместимость с оптикой для сопряжения элементов оптических схем
- Регистрация длины волны лазерного излучения
- Контроль плазмы
- Анализ спектров любых источников в диапазоне 200-1100 нм
| Модель спектрометра | SC82-TCD1304 | SC82- TCD1205 | SC82-S13496 | SC82-S11639 |
| Относительное отверстие | 1 : 3,9 | |||
| Фокусное расстояние, мм | 82 | |||
| Входная щель (выбирается на этапе размещения заказа) | 14 мкм, 30 мкм, 50 мкм | |||
| Компенсация астигматизма | Опция | |||
| Фильтр разделения порядков | Опция | |||
| Модель детектора |
CCD TCD1304 Toshiba 3648 пикселей |
CCD TCD1205 Toshiba 2048 пикселей |
CMOS S13496 Hamamatsu 4096 пикселей |
CMOS S11639 Hamamatsu 2048 пикселей |
| Рабочий спектральный диапазон, нм | 200-1100 | 200-1100 | 200-1000 | 200-1000 |
| Размер пикселя, мкм | 8 x 200 | 14 x 200 | 7 x 200 | 14 x 200 |
| Размер светочувствительной зоны, мм | 29,184 | 28,672 | 28,672 | 28,672 |
| Мин. время экспозиции, мс | 7,4 | 4,2 | 0,018 | 0,018 |
| Максимальное время экспозиции, с1) | 3 | 4 | 90 | 90 |
| Анти-блюминг2) | Нет | Да | Да | Да |
| Неравномерность светочувствительности, %3) | ± 2 % | ± 2 % | ± 5 % | ± 5 % |
| Динамический диапазон | 2000 : 1 | 1100 : 1 | 5000:1 | 5000:1 |
| Фоточувствительность, В/лк×с | 160 | 80 | 650 | 1300 |
| Среднеквадратичный шум чтения, отсчётов АЦП | <8 | <14 | <4 | <4 |
| Частота передачи данных (макс), кГц | 500 | 500 | 3000 | 3000 |
| Разрядность АЦП | 14 бит, 16384 отсчётов | |||
| Синхронизация | Внутренняя / внешняя | |||
| Требования к внешнему синхроимпульсу | Разъём синхронизации BNC-58, полярность положительная, амплитуда 3-15 В, длительность импульса по полувысоте FWHM 5-20 мкс | |||
| Параметры передаваемых синхроимпульсов | Полярность положительная, амплитуда 4-5 В, длительность импульса по полувысоте FWHM 10 мкс | |||
| Интерфейс связи с компьютером | Full-Speed USB | |||
| Оптический вход |
— Прямой ввод излучения на входную щель — Оптическое волокно: 0,6 (0,4)мм диаметр, длина 1 м, разъём SMA-905 |
|||

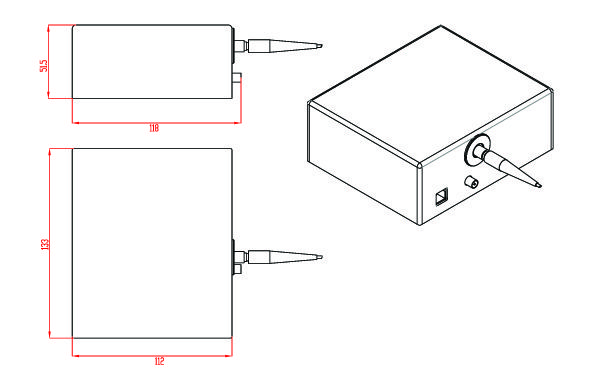

| Размеры, мм | 118 × 133 × 52 | |||
1) Максимальным временем накопления считается время, при котором темновой сигнал составляет 50% динамического диапазона при температуре окружающей среды +25°С.
2) Анти-блюминг – свойство датчика, исключающее перетекание зарядов из пересвеченных пикселей в соседние.
3) При уровне сигнала ≥50% границы динамического диапазона
При размещении заказа Вам нужно выбрать число штрихов дифракционной решетки (т.е. спектральное разрешение), а также спектральный диапазон работы вашего прибора. Для Вашего удобства ниже приведена таблица средних значений дисперсии решеток, спектрального разрешения и интервала одновременной регистрации ПЗС-детектора.
| Дифракционные решётки, штрмм | 2400 | 1800 | 1200 | 600 | 400 | 300 |
| — возможный спектральный интервал работы решётки, нм | 200-550 | 200-710 | 200-1000 | 200-1000 | 200-1000 | 200-1000 |
| — интервал одновременной регистрации ПЗС-детектора (среднее значение), нм | 100 | 125 | 230 | 490 | 700 | 1000 |
| — обратная линейная дисперсия (среднее значение), нм/мм | 3,8 | 5,25 | 8,0 | 18,0 | 24,0 | 35,0 |
| — спектральное разрешение (среднее значение), нм | 0,15 | 0,2 | 0,3 | 0,6 | 0,8 | 1,2 |
Пример: Если Вы заинтересованы в дифракционной решётке 1800 штр/мм (спектральное разрешение 0,2 нм), Вам остается выбрать местоположение интервала одновременной регистрации 125 нм в пределах возможного спектрального диапазона решетки 200-710 нм. Например, это может быть спектральный диапазон 400-525 нм.
