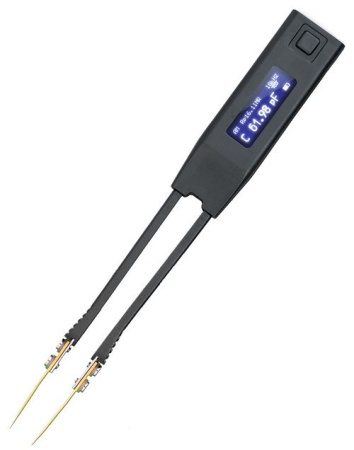

Smart Tweezers™ – портативный LCR-метр нового поколения.
Smart Tweezers™ существенно облегчает решение задачи идентификации и измерения компонентов для поверхностного монтажа, а также при поиске неисправностей в сложных электронных приборах.
Уникальное конструктивное решение, соединяющее в единое устройство позолоченный пинцет и встроенный цифровой мультиметр, обеспечивает компактность, легкость и полностью автономную работу. Тестер также можно использовать для измерения традиционных деталей, выводы которых слишком коротки, чтобы вставить их в обычные клеммы.
Прибор оснащен Li-Ion батареей, не требующей замены.
Особенности:
- Существенно улучшена точность измерений: 0.2% для C, 0.2% для R, 0.5% для L
- Два уровня тестового сигнала, 0,5 В и 1 В: 1,0 В обеспечивает лучшую точность измерений керамических конденсаторов типа X5R. Меньший уровень полезен при измерениях на плате.
- Режимы ESR и Z
- Функция установки смещения нуля
- Установка порога отклонения значений для удобной сортировки компонентов
- Швейцарские щупы в комплекте
- OLED дисплей
- Четырехдиапазонный джойстик и кнопка быстрого выбора режима
Устройства для поверхностного монтажа (SMD), как правило, очень миниатюрны и не имеют проволочных выводов. Поэтому их сложнее тестировать, нежели традиционные электронные компоненты.
Smart Tweezers™ дает пользователям удобный способ для оценки параметров компонентов, сортировки, а также измерений на уже смонтированной плате.
Точные позолоченные щупы, выполненные из немагнитной стали высокой упругости способны обеспечить надежный контакт с выводами даже самых небольших SMD компонентов (вплоть до размера 0201) или произвести измерения на выводах таких деталей, установленных в плату.
Smart Tweezers™ предлагает режим измерения ESR для конденсаторов большой емкости.
Поиск неисправных конденсаторов с помощью обычного тестера довольно затруднителен, т.к. емкость неисправного конденсатора может лишь незначительно отличаться от номинальной. В этом случае именно ESR является важнейшим параметром, поскольку остальные неисправности, такие, как короткое замыкание или низкое сопротивление постоянному току, встречаются гораздо реже.
Smart Tweezers™ автоматически определяет тип компонента (резистор, конденсатор или индуктивность), выбирает подходящий диапазон и частоту тестового сигнала для наибольшей точности измерений. Эти параметры можно задать и принудительно, в ручном режиме.
На дисплее устройства отображаются тип компонента, результаты и условия измерений. Основной дисплей отображает текущее значение главного параметра измеряемого компонента. Дополнительный дисплей (сверху) показывает значение паразитных величин или условия измерений, в случае, когда главным параметром являются индуктивность или емкость.
Установленные по умолчанию параметры можно изменить через систему меню
с помощью джойстика (Navigation Control).
Показания могут отображаться зеркально, для использования левой рукой.
Smart Tweezers™ позволяет измерять различные параметры компонентов, включая тангенс угла диэлектрических потерь (D) и добротность (Q).
Встроенный режим измерения эквивалентного сопротивления (ESR) поможет лучше узнать внутреннее сопротивление конденсатора, которое обычно изменяется в зависимости от частоты.
В режиме DIODE Smart Tweezers™ определяет полярность диодов или уведомляет о коротком замыкании.
Smart Tweezers™ можно прозванивать цепи, причем сопротивление цепи, ниже которого звучит сигнал, задается. Эта функция также помогает при определении к.з. на печатных платах.
В ручном режиме Smart Tweezers™ измеряет конкретный параметр — L, C, R, Z или ESR. Эти режимы улучшают измерение параметров компонентов. Выбор амплитуды тестового сигнала – 0,5 или 1 В – улучшает точность определения параметров и/или работу непосредственно на печатной плате.
Наглядный режим tolerance со звуковым подтверждением облегчает сортировку компонентов.
| Параметр | Значение |
|
Тестовый режим переменного тока частота тестирования |
1 кГц, 10 кГц, 120 Гц,100 Гц |
|
Точность частоты тестирования |
50 частей на миллион (0,005%) |
|
Уровень тестового сигнала |
0.5/1.0 +/- 5% Vrms Синусоидальная волна |
|
Сопротивление источника |
62,5 Ом/1 коМ/16 Ком +/- 1% |
| Рабочая температура | От 0 °C до +55 °C |
| Тип батареи | 3.7 В LiPo аккумуляторная 180 мАч |
| Время автономной работы (непрерывное ) | 20 Часов типичного, 2-часового цикла зарядки |
| Электромагнитная совместимость (ЭМС) | FCC 15 часть B, SE |
| Размер | 14,0 х 2,5 х 3,0 см (3,94 х 0,9 х 1,5 дюйма) |
| Вес | 29 граммов (1 унция) |
| Гарантия | 1 год |
|
Диапазоны и точность измерений |
|
| Сопротивление |
Диапазон: От 0,05 Ом до 9,9 МОМ Точность: до 0,2% |
| Емкость |
Диапазон: От 0,5 ПФ до 9999 мкФ Точность: до 0,2% |
| Индуктивность |
Диапазон: от 0,5 мкгч до 999 мгч Точность: до 0,5% |
|
Коэффициент качества Q |
Диапазон: от 0,001 до 1000 |
|
Коэффициент рассеивания D |
Диапазон: от 0,001 до 1000 |
