Ключевые возможности и технические характеристики
Основные возможности

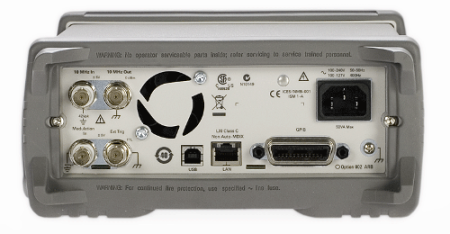

- Интерфейсы USB, GPIB и LAN (LXI)
- Цветной графический дисплей для визуального контроля настроек сигнала
- Возможность синхронизации работы нескольких приборов для создания многоканальной системы (опция 001)
Генерация сигналов
- Генерация синусоидальных и прямоугольных сигналов в диапазоне частот до 10 MГц
- Создание сигналов произвольной формы (опция 002): разрядность 14 бит, частота дискретизации 50 Мвыб./с, объем памяти 8 тыс. точек
- Возможность генерирования пилообразного и треугольного сигналов, шума, импульсных сигналов с регулируемой длительностью фронта, напряжения постоянного тока
- Генерация сигналов с AM, ЧМ и ШИМ модуляцией, качание частоты по линейному и логарифмическому закону и пакетный режим в стандартной комплектации
Создание и редактирование сигналов
- Программное обеспечение BenchLink Waveform Builder Pro для создания и редактирования специализированных сигналов
Описание
Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером 32993-09.

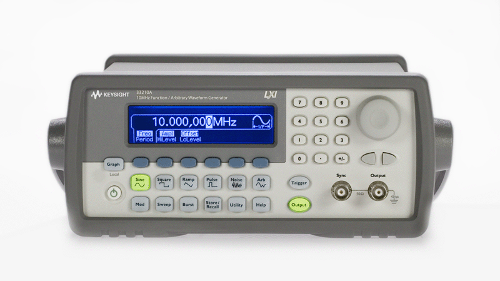

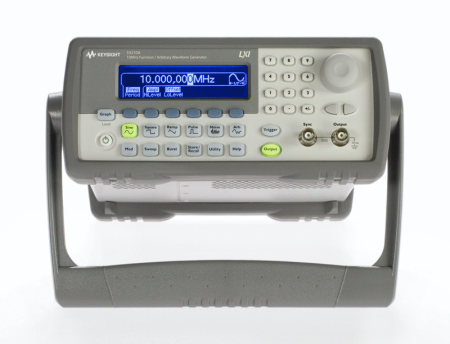

Keysight 33210A представляет собой генератор сигналов стандартной и произвольной формы и генератор импульсов с частотой до 10 МГц. Он обеспечивает генерирование сигналов стандартной формы, импульсов, а также сигналов произвольной формы (с опцией 002) с высокой стабильностью по частоте и малым коэффициентом искажений.
- Демонстрационный видеоролик о возможностях генератора Keysight 33210A
- Руководство по применению «10 Hints for Getting More From Your Function Generator» («10 рекомендаций по повышению эффективности использования генератора сигналов специальной формы»)
Параметры |
Значения |
|
Выходные параметры |
Частотный диапазон |
1 мГц - 10 МГц |
Разрешение |
1 мГц |
|
Выходной уровень |
10 мВ…10 В пик-пик на нагрузке 50 Ом |
|
Синусоида |
Погрешность установки уровня на 1 кГц |
± (1%+1 мВ) |
Неравномерность АЧХ относительно 1 кГц |
0,1 дБ при частоте менее 100 кГц, |
|
Коэффициент гармоник |
?-70 дБн (0,04%) от 0 до 20 кГц, |
|
Постоянное смещение |
Диапазон (пик. знач. AC+DC) |
±5 В на нагрузке 50 В |
Погрешность установки |
±2% |
|
Меандр |
Частотный диапазон |
1 мГц - 10 МГц |
Время нарастания/спада |
< 20 нс |
|
Выброс |
< 2% |
|
Перестраиваемая скважность |
20% - 80% (до 5 МГц), |
|
Погрешность установки скважности |
±1% |
|
Джиттер |
1 нс |
|
Пила, треугольник |
Диапазон частот |
1 мГц – 100 кГц |
Нелинейность |
< 0,1% |
|
Перестраиваемая скважность |
0,0% – 100,0% |
|
Импульс |
Диапазон частот |
1 мГц – 5 МГц |
Длительность импульса |
От 40 нс |
|
Перестраиваемое время нарастания |
От 20 до 100 нс |
|
Выброс |
< 2% |
|
Джиттер |
300 пс |
|
Шум |
Полоса частот (белый шум) |
7 МГц |
АМ, ЧМ |
Формы несущей |
Синус, меандр |
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота от 2 мГц до 20 кГц) |
|
Девиация частоты |
До 5 МГц (пиковая) |
|
Коэффициент АМ |
1…120 % (АМ); разрешение 0,1 % |
|
Общие данные |
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
Габаритные размеры |
261 х 104 х 303 мм |
|
Масса |
3,4 кг |
