Госреестр:№ 74333-19 до: 14.03.2024 |

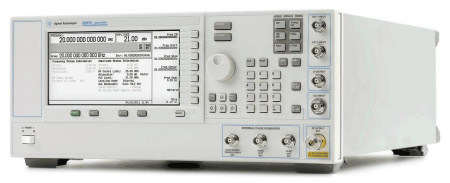

Аналоговый генератор сигналов E8257D серии PSG имеет диапазон частот от 100 кГц до 67 ГГц и обеспечивает лучшие в отрасли показатели по уровню выходной мощности, погрешности установки уровня и фазовому шуму для тестирования систем ВЧ и СВЧ диапазона.
- Эталонный уровень технических характеристик: высокая точность установки частоты и амплитуды, отличные показатели по искажениям и негармоническим составляющим.
- Возможность тестирования мощных устройств и компенсации потерь в испытательной системе благодаря выходной мощности до 1 Вт.
- Возможность тестирования доплеровских радиолокационных систем, аналого-цифровых преобразователей и характеристик блокирования приемников благодаря чрезвычайно низкому уровню фазовых шумов.
- Всесторонний анализ характеристик устройств и цепей благодаря возможности добавления в испытательный сигнал амплитудной (АМ), частотной (ЧМ), фазовой (ФМ) и импульсной (ИМ) модуляции.
- Соответствие разнообразным потребностям тестирования в диапазоне частот до 1,1 ТГц при использовании модулей расширения частотного диапазона.
Комплектация:
- Стандартный уровень выходной мощности;
- Стандартные показатели чистоты спектра;
- Формирование НГ сигналов;
- Уровень выходного сигнала: от -20 дБм до +15 дБм;
- Переходник 3,5 мм (розетка) / 3,5 мм (розетка) (только для модели 20 ГГц);
- Переходники 2,4 мм (розетка) / 2,4 мм (розетка) и 2,4 мм (розетка) / 2,9 мм (розетка) (только для моделей 31,8 ГГц, 40 ГГц и 50 ГГц);
- Переходники 1,85 мм (розетка) / 1,85 мм (розетка) и 2,4 мм (розетка) / 2,9 мм (розетка) (только для модели 67 ГГц);
- Кабель питания;
- Комплект документации на компакт-диске.
| Параметр | Значение |
|
Выходная частота |
|
| Диапазон | 250 Кгц… 31, 8 ГГц (опция 532) |
| Дискретность установки | 0,001 Гц |
| Погрешность установки | х 10-7 за год (±3 х 10-8 опция UNR) |
| Выходной уровень | |
|
Диапазон |
-20… 10 дБмВт, до +20 дБмВт с опцией 1ЕА, от -120 дБмВт с опцией 1Е1 |
| Дискретность установки | 0,01 дБ |
| Погрешность установки | ± (0,6… 2,5) дБ в зависимости от частоты и уровня. Возможна коррекция АЧХ пользователем |
| КСВН | < (1,4… 2,0) в зависимости от частоты |
| Выходное сопротивление | 50 Ом, сечение 3,5/2,4/1,85 мм в зависимости от модели |
| Спектральные характеристики | |
| Фазовый шум | -130 дБн/Гц при отстройке на 20 кГц (опция UNR) |
| Гармоники несущей | ≤ -55 дБн |
| Негармонические составляющие | ≤ (50… 60) дБн |
| Аналоговая модуляция (опция UNT) | |
|
ЧМ
|
Девиация от 1 до 30 МГц в зависимости от частоты |
| АМ | коэффициент модуляции до 100% |
| Источник модуляции | Внешний (частота модуляции до 10 МГц) или внутренний (до 1 МГц, синус, треугольник, пила, меандр, шум) |
|
Импульсивная модуляция (опции UNU и UNW) |
|
| Коэффициент закрытия в паузе | 80 дБ |
| Время нарастания | 6 нс |
| Длительность импульса | 1 мкс (частота следования не более 0,5 МГц) |
| Общие данные | |
| Габаритные размеры | 178х426х515 мм |
| Напряжение питания | 115/230 В, 50/60 Гц |
| Масса | 22 кг |
