Измерение вакуума в условиях радиации. Televac

В состав синхротрона входят линейный ускоритель, бустер и накопительное кольцо. Электроны излучаются горячим катодом линейного ускорителя, после чего разгоняются различными ускорителями (линейным и синхротроном) до более чем 99.999% от скорости света. Кинетическая энергия электронов в линейном ускорителе достигает приблизительно 450 МэВ. Затем электроны инжектируются в бустерный синхротрон, где достигается энергия порядка 7 ГэВ.

Линейный ускоритель, бустерный синхротрон и накопительное кольцо постоянно находятся в сверхглубоком вакууме с целью предотвращения столкновения ускоренных электронов с другими частицами, поскольку электроны перемещаются практически со скоростью света. Источник синхротронного излучения был введен в эксплуатацию в 1995 году, однако с того момента внедрен целый ряд технологических улучшений.

В 2020 году запущен проект APS-U (модифицированный источник синхротронного излучения), в рамках которого произведено оснащение ускорителей и накопительного кольца новым оборудованием. В частности, устройство было оснащено сотнями новых вакуумных контроллеров и вакуумметров, предназначенных для измерения параметров вакуума вдоль всего кольца длиной приблизительно 1,1 км.

Задачи и решение

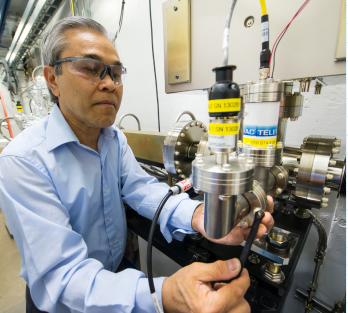

Проект APS-U требовал оперативного внедрения высокоточного вакуумного оборудования, с чем компания Televac® справилась максимально успешно. В сотрудничестве с командой APS-U был выбран вакуумный контроллер MX200 с наши ведущим конвекционным вакуумметром Televac® 4A и вакуумметром с двойным инвертированным магнетроном с холодным катодом Televac® 7FCS. Такая конфигурация позволяет добиться высокой точности измерений в широком диапазоне от 1000 Торр до 1*10-11 Торр.

Уникальная конструкция холодного катода Televac® 7FCS отлично соответствовала требованиям APS-U по трем причинам: в конструкции использованы термоэлектронный эмиттер и магнетрон с двойным инвертированием, а устройство может очищаться. Термоэлектронный эмиттер или стартовая нить накаливания позволяет использовать холодный катод для быстрого запуска в условиях глубокого вакуума.

Магнетрон с двойным инвертированием уменьшает паразитные магнитные поля и обеспечивает более широкий диапазон и точность измерений в сравнении с обычными холодными катодами (до 1*10-11 Торр), что имеет первостепенную важность для APS-U. Возможность простой очистки значительно продлевает срок службы измерителя, что чрезвычайно важно для APS-U, поскольку срок бесперебойной работы оборудования без существенного вмешательства операторов должен исчисляться десятилетиями.

К другим уникальным конструктивным особенностям системы измерения вакуума Televac® относятся радиационная стойкость датчиков и кабелей, совместимость с EPICS/synApps через интерфейс RS-232, сверхбыстрое сэмплирование и малое время отклика вакуумметров до ≤10 мс, до 8 реле управления технологическим процессом, которые можно назначить любому из подключенных вакуумметров, возможность одновременного управления восемью вакуумметрами с помощью одного контроллером MX200.
