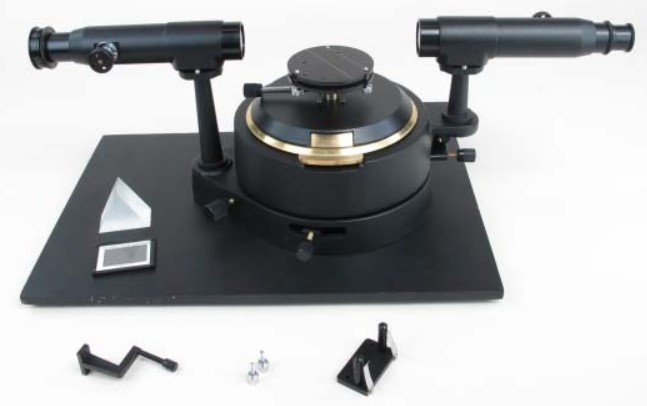

Спектрометр 2 Phywe 35635-04

Компактный прибор с двумя угловыми верньерами. Фокусировочные приводы для щелевых и окулярных приборов коллиматор с регулируемой щелью фиксируется в положении относительно прибора. Решетка с держателем и призма с держателем в комплекте.

При использовании прибора в качестве решетчатого спектроскопа можно исследовать дифракцию на решетках с различными константами решетки и измерять длину волны с точностью до 0,1 нм.

Если прибор настроен как призменный спектроскоп, он подходит для изучения законов преломления. Можно определить показатели преломления и дисперсию различных стеклянных призм, а с помощью полой призмы можно определить показатель преломления и дисперсию жидкостей.

Призменный спектроскоп также позволяет наблюдать слабые спектральные линии и измерять длину волны с точностью до 2 нм.

Измерение длин волн спектральных линий необходимо для понимания атомной физики, которая является частью учебной программы по физике. Настройка спектрометра-гониометра передает основные навыки в прикладной оптике.

Свет из регулируемой входной щели длиной 6 мм и шириной 0...1,5 мм параллелизуется окулярным телескопом. Параллельный луч проходит через решетку или призму на вращающемся столе, который можно регулировать по высоте и выравнивать с помощью трех подпружиненных регулировочных винтов. Окулярный телескоп с ридикюлем установлен на вращающемся механизме. Угловые шкалы позволяют считывать угол с точностью до половины угловой минуты (0° 0' 30") как угла между коллиматором и окулярным телескопом, так и угла между окулярным телескопом - который закреплен на приборе - и вращающимся столиком. Угловые шкалы имеют по две шкалы и противоположные смещения на 180°. Нулевая точка шкалы для вращающегося столика выбирается произвольно и фиксируется. Входные линзы телескопа имеют диаметр 32 мм, а окуляр (15 x) имеет зрачок шириной 6 мм. Как вращающийся столик, так и окуляр телескопа имеют безлюфтовый механизм тонкой настройки, позволяющий воспроизводить вращение с точностью до половины угловой минуты.
