Принцип
Рентгенофлуоресцентный анализ (XRF) подходит для бесконтактного и неразрушающего измерения толщины тонких слоев, а также для определения их химического состава. Для этого типа измерений источник рентгеновского излучения и детектор располагаются на одной стороне образца. Когда слой на подложке подвергается воздействию рентгеновских лучей, излучение проникает в слой, если он достаточно тонкий, в определенной степени, в зависимости от толщины, и в свою очередь вызывает характерное флуоресцентное излучение в материале подложки. На пути к детектору это флуоресцентное излучение будет ослаблено поглощением в слое. Толщина слоя может быть определена на основе интенсивности ослабления флуоресцентного излучения материала подложки.
Задание
- Откалибруйте полупроводниковый детектор энергии.
- Измерьте спектр флуоресценции железной подложки с различным количеством n кусочков алюминиевой фольги одинаковой толщины, помещенных на подложку (в том числе n = 0). Определите интенсивность линии флуоресценции Fe-Kα.
- Постройте график интенсивности линии флуоресценции Fe-Kα в зависимости от числа кусочков алюминиевой фольги, помещенных на подложку, линейным и полулогарифмическим способом.
- Определите интенсивность линии флуоресценции Fe-Kα для различного количества кусочков алюминиевой фольги, закрепленных перед выходом из трубки детектора энергии.
- Рассчитайте толщину алюминиевой фольги.
- Выполните задания 2-4 для медной фольги на молибденовой или цинковой подложке.
Цели обучения
- Бремсстралунг
- Характеристическое рентгеновское излучение.
- Флуоресцентный выход.
- Эффект Оже.
- Когерентное и некогерентное рассеяние фотонов.
- Закон поглощения.
- Массовый коэффициент ослабления.
- Толщина насыщения.
- Матричные эффекты.
- Полупроводник.
- Детекторы энергии.
- Многоканальные анализаторы.

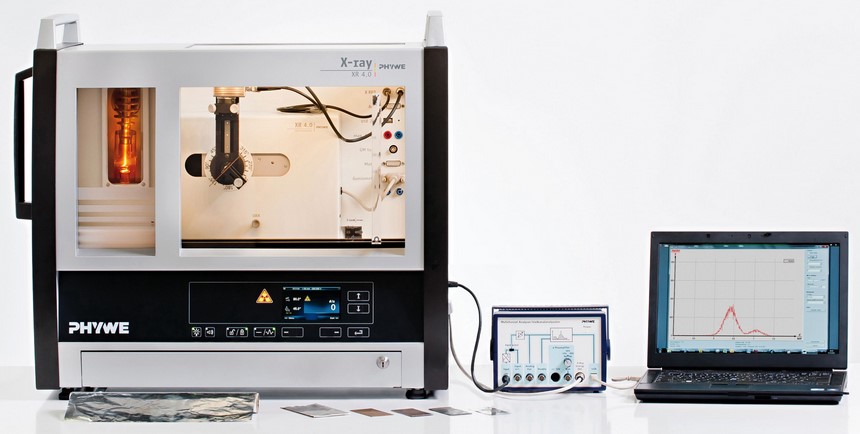

Объем поставки
|
Наименование |
Кат.номер |
Количество |
|
XR 4.0 X-ray Базовая рентгеновская установка, 35 кВ |
09057-99 |
1 |
|
XR 4.0 X-ray Гониометр для рентгеновской установки, 35 кВ |
09057-10 |
1 |
|
XR4 Съёмная рентгеновская трубка Plug-in W tube |
09057-81 |
1 |
|
Многоканальный анализатор |
13727-99 |
1 |
|
XR 4.0 Детектор энергии рентгеновского излучения |
09058-30 |
1 |
|
XR 4.0 Универсальный держатель кристаллов для рентгеновской установки |
09058-02 |
1 |
|
XR 4.0 X-ray образцы, набор металлов для рентгеновской флуоресценции, 7 шт. |
09058-31 |
1 |
|
XR 4.0 X-ray набор образцов металлов для флуоресценции, набор из 4 шт. |
09058-34 |
1 |
|
Программное обеспечение для многоканального анализатора |
14452-61 |
1 |
|
XR 4.0 XRED кабель, 2 м |
09058-35 |
1 |
|
XR 4.0 X-ray Диафрагм. трубка с никелевой фольгой d = 1 mm |
09057-01 |
1 |
|
XR 4.0 X-ray Диафрагм. трубка с никелевой фольгой d = 2 mm |
09057-02 |
1 |
|
Кабель с защитным покрытием, BNC, l=750 мм |
07542-11 |
1 |
