Принцип
Образцы поликристаллического порошка, кристаллизующиеся в трех кубических типах Браве - простом, гранецентрированном и телоцентрированном, - облучаются излучением рентгеновской трубки с медным анодом. Поворотная счетная трубка Гейгера-Мюллера регистрирует излучение, конструктивно отраженное от различных плоскостей решетки кристаллитов. Диаграммы Брэгга записываются автоматически. Их оценка позволяет отнести линии Брэгга к отдельным плоскостям решетки, их расстояниям, а также константам решетки образцов и, таким образом, определить соответствующий тип решетки Брэве.
Задание
- Запишите интенсивность рентгеновского излучения Cu, обратно рассеянного четырьмя образцами порошка кубического кристалла с различными типами решетки Брэве в зависимости от угла рассеяния.
- Рассчитайте расстояния между плоскостями решетки, соответствующие угловым положениям отдельных линий Брэгга.
- Приписать брэгговские отражения к соответствующим плоскостям решетки. Определите константы решетки образцов и их типы решетки Брэве.
- Определите количество атомов в элементарной ячейке.
Цели обучения
- Кристаллические решетки.
- Кристаллические системы.
- Решетка Бравайса.
- Реципрокная решетка.
- Индексы Миллера.
- Фактор структуры.
- Фактор атомного рассеяния.
- Брэгговское рассеяние.
- Характеристические рентгеновские лучи.
- Монохроматизация рентгеновских лучей.
- Геометрия Брэгга-Брентано.
Объем поставки
|
Наименование |
Кат.номер |
Количество |
|

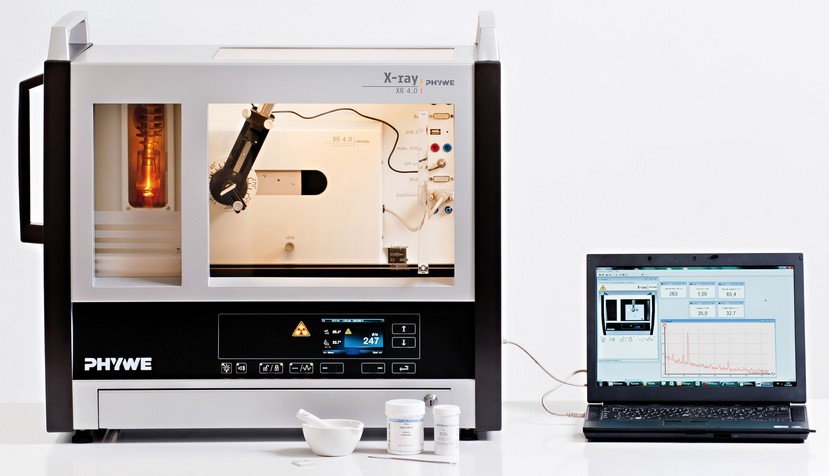

XR 4.0 X-ray Базовая рентгеновская установка, 35 кВ |
09057-99 |
1 |
|
XR 4.0 X-ray Гониометр для рентгеновской установки, 35 кВ |
09057-10 |
1 |
|
XR4 Съёмная рентгеновская трубка Plug-in Cu tube |
09057-51 |
1 |
|
XR 4.0 Рентгеноструктурный анализ, расширение |
09145-88 |
1 |
|
Нашатырь, 250 г |
30024-25 |
1 |
|
Хлорид калия, 250 г |
30098-25 |
1 |
|
Бромид калия, 100 г |
30258-10 |
1 |
|
Молибден, порошок, 99,7%, 100 г |
31767-10 |
1 |
|
Вазелин, белый, 100 г |
30238-10 |
1 |
