Принцип
Учащиеся из модели потенциометра должны сначала узнать, что данное напряжение может быть разделено потенциометром (делителем напряжения), и что функция деления основана на законе для последовательного соединения сопротивлений U1 / R1 = U2 / R2 = ... = Un / Rп. Для однородной проволоки соответственно имеем l1 / R1 = l2 / R2 = ... = ln / Rn. При этом потенциометр не должен находиться под нагрузкой. Затем ученики изучают принцип действия технического потенциометра.
Преимущества
- Понятная и быстрая настройка - нет необходимости в дополнительных соединениях между модульными блоками
- Безопасность контактов соединения модульных блоков благодаря пазл-системе
- Нержавеющие позолоченные контакты
Задание
Как работает потенциометр?

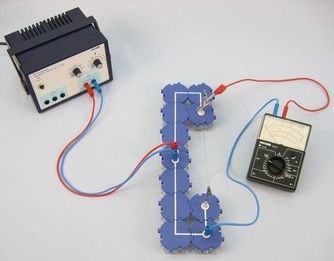

Изучите принцип работы потенциометра на основе модели потенциометра и затем используйте технический потенциометр для изменения яркости лампы накаливание.
Объем поставки
| Наименование | Номер артикля | Кол-во |
|---|---|---|
| Потенциометр 250 Ом, модуль SB | 05623-25 | 1,00 |
| Соединитель , прямой, модуль SB | 05601-01 | 4,00 |
| Соединительный штепсель, 2 шт. | 07278-05 | 1,00 |
| Соединительный модуль SB | 05601-10 | 2,00 |
| Analog Multimeter, 500 V AC/DC, 10 A DC | EAK-P-3201 | 1,00 |
| Константановая проволока 15,6 Oм/м, d=0,2 мм, l=100 м | 06100-00 | 1,00 |
| Соединитель, угловой, модуль SB | 05601-02 | 3,00 |
| Соединительный проводник, 500 мм, красный | 07361-01 | 2,00 |
| Соединитель, угловой с разъемом, модуль SB | 05601-12 | 2,00 |
| Лампы накаливания 4 В/ 0,04 A, E10, 10 шт. | 06154-03 | 1,00 |
| Соединитель, Т-образный, модуль SB | 05601-03 | 1,00 |
| Соединительный проводник, 500 мм, синий | 07361-04 | 2,00 |
| Патрон для лампы накаливания Е 10, модуль SB | 05604-00 | 1,00 |
| Зажим типа "Крокодил", без изоляции, 10 шт. | 07274-03 | 1,00 |
| Соединительный, разомкнутый, модуль SB | 05601-04 | 1,00 |
| PHYWE Источник питания пост. ток: 0...12 В, 2 A / перемен. ток: 6 В, 12 В, 5 A | 13506-93 | 1,00 |
