Принцип
Отрицательная обратная связь используется для повышения устойчивости каскада транзисторного усилителя от колебаний температуры, рабочего напряжения и рассеяния характеристик величин усиления. Это достигается путем подачи части выходного напряжения на вход усилителя с обратным фазовым положением. Для обратной связи с отрицательным током, ток усиления в эмиттерном резисторе создает напряжение обратной фазы (пропорциональное току), используемое для отрицательной обратной связи. В отрицательной обратной связи по напряжению, тем не менее, часть усиленного напряжения от коллектора подается обратно на базу транзистора.
Помимо желаемых эффектов (повышение устойчивости усилителя, линеаризация его характеристической кривой и изменение его характеристических величин), отрицательная обратная связь всегда сопровождается уменьшением усиления. Чем больше отношение напряжения обратной связи к выходному напряжению, тем больше уменьшение усиления.
Стабилизирующий эффект изменение его характеристических величин), отрицательная обратная связь всегда сопровождается уменьшением усиления. Чем больше отношение напряжения обратной связи к выходному напряжению, тем больше уменьшение усиления.
Стабилизирующий эффект отрицательной обратной связи по току можно понять, если предположить, что на выходе усилителя имеется постоянное управляющее напряжение, например, 1 В. Это разделено между линией база-эмиттер и резистором эмиттера. Теперь, если ток эмиттера увеличивается, например, из-за повышения температуры или рабочего напряжения, то напряжение на резисторе эмиттера также увеличивается. Следовательно, только небольшая часть подключенного управляющего напряжения эффективна для рассеяния транзистора для линии база-эмиттер. Это противодействует первоначальному увеличению тока коллектора. То же самое происходит, когда для управления используется переменное напряжение. Тогда только часть подключенного напряжения доступна для управления транзистором, когда резистор эмиттера находится в цепи.
Преимущества
- Понятная и быстрая настройка - нет необходимости в дополнительных соединениях между модульными блоками
- Безопасность контактов соединения модульных блоков благодаря пазл-системе
- Нержавеющие позолоченные контакты
Задание
Как сделать каскад транзисторного усилителя нечувствительным к колебанием рабочего напряжения?

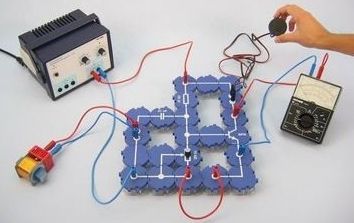

Изучите, как реагирует каскад транзисторного усилителя, когда в цепь добавляют эмиттерный резистор.
Объем поставки
| Наименование | Номер артикля | Кол-во |
|---|---|---|
| Сопротивление 50 Ом, модуль SB | 05612-50 | 1,00 |
| Соединитель , прямой, модуль SB | 05601-01 | 4,00 |
| Катушка, 1600 витков | 07830-01 | 1,00 |
| Конденсатор (ELKO) 470 мкФ, модуль SB | 05646-47 | 1,00 |
| Соединительный модуль SB | 05601-10 | 2,00 |
| Соединительный проводник, 250 мм, синий | 07360-04 | 2,00 |
| Сопротивление 47 кОм, модуль SB | 05615-47 | 1,00 |
| Соединитель, угловой, модуль SB | 05601-02 | 4,00 |
| Ярмо | 07833-00 | 1,00 |
| Транзистор NPN (BC337), модуль SB | 05656-00 | 1,00 |
| Соединитель, прямой с разъемом, модуль SB | 05601-11 | 2,00 |
| Соединительный проводник, 500 мм, красный | 07361-01 | 2,00 |
| Потенциометр 10 кОм, модуль SB | 05625-10 | 1,00 |
| Соединитель, Т-образный, модуль SB | 05601-03 | 3,00 |
| PHYWE Источник питания пост. ток: 0...12 В, 2 A / перемен. ток: 6 В, 12 В, 5 A | 13506-93 | 1,00 |
| Наушники, 2 кОм, с 4 мм - штепсельными вилками | 06811-00 | 1,00 |
| Соединитель, угловой с разъемом, модуль SB | 05601-12 | 2,00 |
| Соединительный проводник, 500 мм, синий | 07361-04 | 2,00 |
| Конденсатор 47 нФ, модуль SB | 05642-47 | 1,00 |
| Соединительный, разомкнутый, модуль SB | 05601-04 | 2,00 |
| Соединительный проводник, 250 мм, красный | 07360-01 | 2,00 |
| Analog Multimeter, 500 V AC/DC, 10 A DC | EAK-P-3201 | 1,00 |
