Принцип
Этот эксперимент служит введением в применение транзисторов для усиления переменного напряжения.
Поле, создаваемое трансформатором источника питания, вызывает небольшое переменное напряжение в катушке. Оно настолько минимально, что его невозможно обнаружить в наушниках. Для того, чтобы достичь необходимого усиления напряжения, переменное напряжение накладывается на основное напряжение, создаваемое делителем напряжения. Это переменное напряжение периодически контролирует ток коллектора вокруг среднего значения, установленного напряжением смещения. Колебания тока коллектора вызывают колебания напряжения в наушниках, о чем свидетельствует гудящий шум.
Этот эксперимент также служит введением в широко обсуждаемую проблему "электромагнитного загрязнения". Это доказывает, что электрические устройства во время работы создают магнитные поля в окружающей среде. "электромагнитного загрязнения". Это доказывает, что электрические устройства во время работы создают магнитные поля в окружающей среде.
Преимущества
- Понятная и быстрая настройка - нет необходимости в дополнительных соединениях между модульными блоками
- Безопасность контактов соединения модульных блоков благодаря пазл-системе
- Нержавеющие позолоченные контакты
Задание
Как можно обнаружить электромагнитное загрязнение?

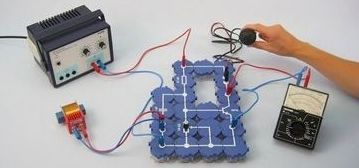

Попробуйте увеличить небольшие переменные напряжения, индуцированные переменными магнитными полями источника питание в катушке, чтобы их можно было обнаружить в наушниках.
Объем поставки
| Наименование | Номер артикля | Кол-во |
|---|---|---|
| Сопротивление 47 кОм, модуль SB | 05615-47 | 1,00 |
| Соединитель , прямой, модуль SB | 05601-01 | 3,00 |
| Ярмо | 07833-00 | 1,00 |
| Кремниевый диод 1N4007, модуль SB | 05651-00 | 1,00 |
| Соединительный модуль SB | 05601-10 | 2,00 |
| Соединительный проводник, 500 мм, красный | 07361-01 | 2,00 |
| Потенциометр 10 кОм, модуль SB | 05625-10 | 1,00 |
| Соединитель, угловой, модуль SB | 05601-02 | 4,00 |
| PHYWE Источник питания пост. ток: 0...12 В, 2 A / перемен. ток: 6 В, 12 В, 5 A | 13506-93 | 1,00 |
| Транзистор NPN (BC337), модуль SB | 05656-00 | 1,00 |
| Соединитель, прямой с разъемом, модуль SB | 05601-11 | 2,00 |
| Соединительный проводник, 500 мм, синий | 07361-04 | 2,00 |
| Конденсатор 47 нФ, модуль SB | 05642-47 | 1,00 |
| Соединитель, Т-образный, модуль SB | 05601-03 | 4,00 |
| Соединительный проводник, 250 мм, красный | 07360-01 | 2,00 |
| Соединитель, угловой с разъемом, модуль SB | 05601-12 | 2,00 |
| Катушка, 1600 витков | 07830-01 | 1,00 |
| Конденсатор (ELKO) 47 мкФ, модуль SB | 05645-47 | 1,00 |
| Соединительный, разомкнутый, модуль SB | 05601-04 | 2,00 |
| Соединительный проводник, 250 мм, синий | 07360-04 | 2,00 |
| Analog Multimeter, 500 V AC/DC, 10 A DC | EAK-P-3201 | 1,00 |
