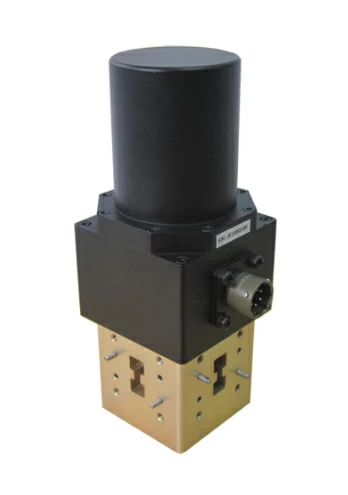

Двухгребневый волноводный SPDT-переключатель с фиксацией. Все волноводные переключатели разработаны с функциями индикатора положения, которые могут давать обратную связь о положении волноводного переключателя в систему управления. Сигнал положения механически управляется и не зависит от цепей электродвигателя, что значительно повышает надежность. Волноводные переключатели могут переключать сигналы в системах микроволновой связи, радиовещания и радиолокации.
Особенности:
- Частота: от 4.75 до 40 ГГц;
- Доступны E-plane и H-plane;
- Доступны SPDT и DPDT;
- Индикатор положения;
- Изоляция: 60 дБ мин., 80 дБ доступно, полный диапазон;
- Международный стандартный 6-контактный круглый разъем для питания и управления;
- Источник питания постоянного тока (В) 27 ± 3;
- Ток (А) 1 макс.;
- Рабочая температура (°C) -55 ~ +85.
|
Параметр |
Значение |
|
Модель |
250DRWESMD |
|
Переключатель |
SPDT |
|
Тип переключателя |
с фиксацией |
|
Метод управления |
электрический |
|
Диапазон волновода |
C, X |
|
Тип волновода |
двухгребнеый |
|
Размер волновода EIA WRD |
WRD250 |
|
Частота (ГГц) |
2.6-7.8 |
|
Изоляция, мин. (дБ) |
60 |
|
Напряжение смещения (В, DC) |
27 |
|
Ток смещения (А) |
1 |
|
Время переключения, макс. (ms) |
110 |
|
Стиль фланца 1 |
прямоугольный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FPWRD250D30 |
|
Стиль фланца 2 |
прямоугольный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FPWRD250D30 |
|
Стиль фланца 3 |
прямоугольный |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FPWRD250D30 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
алюминий |
