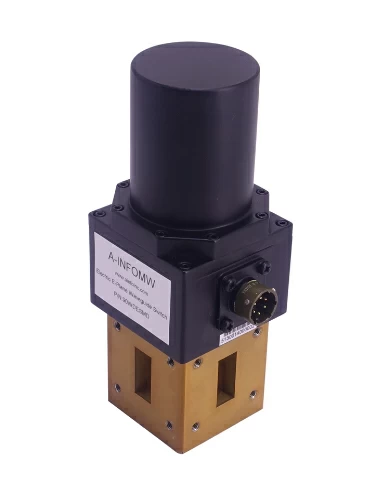

Прямоугольный волноводный DPDT-фиксирующий переключатель. Все волноводные переключатели разработаны с функциями индикатора положения, которые могут давать обратную связь о положении волноводного переключателя в систему управления. Сигнал положения механически управляется и не зависит от цепей электродвигателя, что значительно повышает надежность. Волноводные переключатели могут переключать сигналы в системах микроволновой связи, радиовещания и радиолокации.
Особенности:
- Частота: от 2,60 до 110 ГГц;
- Доступны E-plane и H-plane;
- Доступны SPDT и DPDT;
- Индикатор положения;
- Изоляция: 60 дБ мин., 80 дБ доступно, полный диапазон;
- Международный стандартный 6-контактный круглый разъем для питания и управления;
- Источник питания постоянного тока (В) 27 ± 3;
- Ток (А) 1 макс. (для моделей WR284 ток составляет 2 А макс.);
- Рабочая температура (°C) -55 ~ +85.
|
Параметр |
Значение |
|
Модель |
90WDESMD |
|
Переключатель |
DPDT |
|
Тип переключателя |
с фиксацией |
|
Метод управления |
электрический |
|
Диапазон волновода |
X |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR90 |
|
Частота (ГГц) |
8.2-12.4 |
|
Вносимые потери, тип. (дБ) |
0.07 |
|
Вносимые потери, макс. (дБ) |
0.1 |
|
КСВН, тип. |
1.08:1 |
|
КСВН, макс. |
1.1:1 |
|
Изоляция, мин. (дБ) |
60 |
|
Напряжение смещения (В, DC) |
27 |
|
Ток смещения (А) |
1 |
|
Время переключения, макс. (ms) |
110 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP100(UBR100) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP100(UBR100) |
|
Стиль фланца 3 |
квадратный |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FBP100(UBR100) |
| Стиль фланца 4 | квадратный |
| Тип фланца 4 | cover |
| Обозначение фланца 4 | FBP100(UBR100) |
|
Соединитель смещения |
MS3112E10-6P |
|
Потребляемая мощность, постоянная (Вт) |
1000 |
|
Потребляемая мощность, пиковая (кВт) |
250 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
алюминий |
|
Pressure sealed |
да |
|
Давление (psi) |
30 |
| Размеры, Д*Ш*В (мм) | 57.2*70.4*151.8 |
| Вес (кг) | 0.9 |
