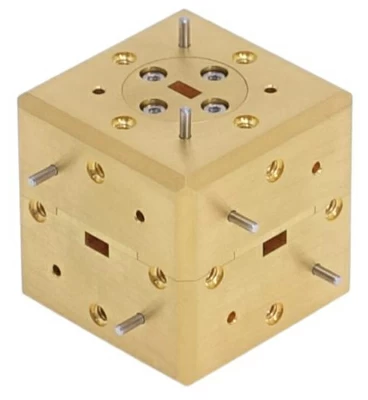

Это четырехпортовый гибридный соединитель или делитель мощности. Все порты имеют стандартные волноводы с одинаковыми фланцами. Может использоваться как сумматор мощности или делитель мощности в зависимости от потребностей конкретного применения.
|
Параметр |
Значение |
|
Модель |
19WMT_Cu |
|
Тип тройника WG |
Magic Tee |
|
Диапазон волновода |
U |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR19 |
|
Частота (ГГц) |
40-60 |
|
Вносимые потери, макс. (дБ) |
0.6 |
|
КСВН, H-Plane, тип. |
1.4:1 |
|
КСВН, E-Plane, тип. |
1.6:1 |
|
Изоляция, мин. (дБ) |
30 |
|
Изоляция, тип. (дБ) |
40 |
|
Стиль фланца 1 |
круглый |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FUGP500(UG-383/U-M) |
|
Стиль фланца 2 |
круглый |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FUGP500(UG-383/U-M) |
|
Стиль фланца 3 |
круглый |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FUGP500(UG-383/U-M) |
|
Стиль фланца 4 |
круглый |
|
Тип фланца 4 |
cover |
|
Обозначение фланца 4 |
FUGP500(UG-383/U-M) |
|
Потребляемая мощность, постоянная (Вт) |
18 |
|
Потребляемая мощность, пиковая (кВт) |
10 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
медь |
|
Применение |
стационарное, внутреннего и наружного применения общего назначения |
|
Размеры, Д*Ш*В (мм) |
35.1*35.1*35.1 |
|
Вес (кг) |
0.35 |
