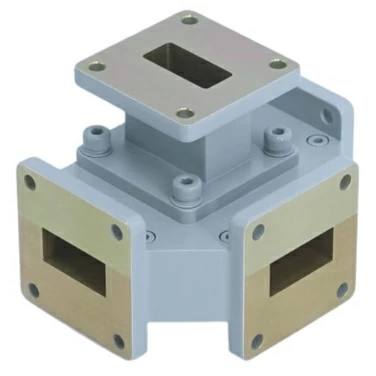

Это четырехпортовый гибридный соединитель или делитель мощности. Все порты имеют стандартные волноводы с одинаковыми фланцами. Может использоваться как сумматор мощности или делитель мощности в зависимости от потребностей конкретного применения.
|
Параметр |
Значение |
|
Модель |
90WMT |
|
Тип тройника WG |
Magic Tee |
|
Диапазон волновода |
X, Ku |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR90 |
|
Частота (ГГц) |
8.2-12.4 |
|
Вносимые потери, тип. (дБ) |
0.4 |
|
Вносимые потери, макс. (дБ) |
0.6 |
|
КСВН, H-Plane, тип. |
1.3:1 |
|
КСВН, E-Plane, тип. |
1.5:1 |
|
Изоляция, мин. (дБ) |
30 |
|
Изоляция, тип. (дБ) |
40 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP100(UBR100) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP100(UBR100) |
|
Стиль фланца 3 |
квадратный |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FBP100(UBR100) |
|
Стиль фланца 4 |
квадратный |
|
Тип фланца 4 |
cover |
|
Обозначение фланца 4 |
FBP100(UBR100) |
|
Потребляемая мощность, постоянная (Вт) |
330 |
|
Потребляемая мощность, пиковая (кВт) |
210 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
алюминий |
|
Применение |
стационарное, внутреннего и наружного применения общего назначения |
|
Размеры, Д*Ш*В (мм) |
79.5*60.5*60.5 |
|
Вес (кг) |
0.26 |
