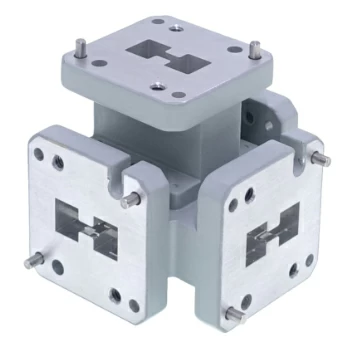

Это четырехпортовый гибридный соединитель или делитель мощности. Все порты имеют стандартные волноводы с одинаковыми фланцами. Может использоваться как сумматор мощности или делитель мощности в зависимости от потребностей конкретного применения.
|
Параметр |
Значение |
|
Модель |
650DRWMT |
|
Тип тройника WG |
Magic Tee |
|
Диапазон волновода |
S |
|
Тип волновода |
двухгребневый |
|
Размер волновода EIA WRD |
WRD650 |
|
Частота (ГГц) |
6.5-18 |
|
Вносимые потери, макс. (дБ) |
0.8 |
|
КСВН, H-Plane, тип. |
1.5:1 |
|
КСВН, E-Plane, тип. |
1.5:1 |
|
Изоляция, мин. (дБ) |
30 |
|
Амплитудный баланс, макс. (±дБ) |
0.3 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FPWRD650D28 |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FPWRD650D28 |
|
Стиль фланца 3 |
квадратный |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FPWRD650D28 |
|
Стиль фланца 4 |
квадратный |
|
Тип фланца 4 |
cover |
|
Обозначение фланца 4 |
FPWRD650D28 |
|
Потребляемая мощность, постоянная (Вт) |
500 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
алюминий |
|
Применение |
стационарное, внутреннего и наружного применения общего назначения |
|
Размеры, Д*Ш*В (мм) |
50.8*48*49.3 |
|
Вес (кг) |
0.15 |
