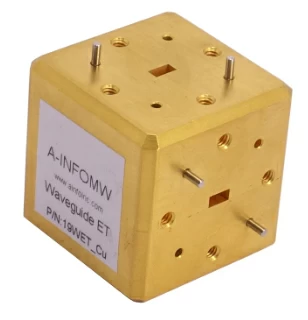

Это трехпортовый волноводный соединитель. Все порты имеют стандартные волноводы с одинаковыми фланцами. Волноводные тройники E-plane используются для разделения сигнала прямоугольного порта E-plane в коллинеарное плечо с двумя прямоугольными волноводными портами или для синтеза сигнала из двух портов коллинеарного плеча в порт E-plane.
|
Параметр |
Значение |
|
Модель |
19WET_Cu |
|
Тип тройника WG |
E-Plane |
|
Диапазон волновода |
U |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR19 |
|
Частота (ГГц) |
40-60 |
|
Вносимые потери, тип. (дБ) |
0.5 |
|
Вносимые потери, макс. (дБ) |
0.8 |
|
КСВН, тип. |
1.5:1 |
|
Амплитудный баланс, макс. (±дБ) |
0.4 |
|
Фазовый баланс, макс. (±дБ) |
5 |
|
Стиль фланца 1 |
круглый |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FUGP500(UG-383/U-M) |
|
Стиль фланца 2 |
круглый |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FUGP500(UG-383/U-M) |
|
Стиль фланца 3 |
круглый |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FUGP500(UG-383/U-M) |
|
Потребляемая мощность, постоянная (Вт) |
18 |
|
Потребляемая мощность, пиковая (кВт) |
10 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
медь |
|
Применение |
стационарное, внутреннего и наружного применения общего назначения |
|
Размеры, Д*Ш*В (мм) |
35.1*35.1*35.1 |
|
Вес (кг) |
0.34 |
