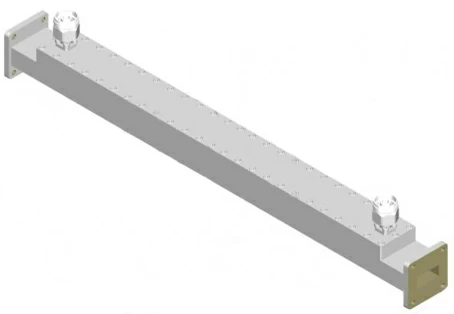

Волноводные высоконаправленные соединители WUCx-XX INFO производятся с высокой точностью обработки для обеспечения высокого качества и прочности. Они идеально подходят для радарных антенных систем, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых и обратных потерь.
|
Параметр |
Значение |
|
Модель |
90WUCNM-3 |
|
Тип соединителя |
высоконаправленный |
|
Тип соединения |
двунаправленный (bi-directional) |
|
Диапазон волновода |
X |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR90 |
|
Частота (ГГц) |
8.2-12.4 |
|
Соединение (дБ) |
3 |
|
Точность соединения, макс. (±дБ) |
0.9 |
|
Чувствительность к частоте, макс. (±дБ) |
0.7 |
|
Направленность, тип. (дБ) |
20 |
|
Вносимые потери, тип. (дБ) |
1 |
|
Вносимые потери, макс. (дБ) |
1.2 |
|
Основная линия КСВН, макс. |
1.2:1 |
|
Вторая линия КСВН, макс. |
1.5:1 |
|
Импеданс (Ом) |
50 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP100(UBR100) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP100(UBR100) |
|
Коннектор |
N-типа Male |
|
Коннектор 1 |
N-типа Male |
|
Коннектор 2 |
N-типа Male |
|
Потребляемая мощность, постоянная (Вт) |
300 |
|
Потребляемая мощность, пиковая (кВт) |
6 |
|
Рабочая температура (°C) |
низкая: -55 |
|
Температура хранения (°C) |
низкая: -60 |
|
Материал корпуса |
алюминий |
| Размер (мм) | 423.7х41.4х68 |
| Вес (кг) | 0.822 |
