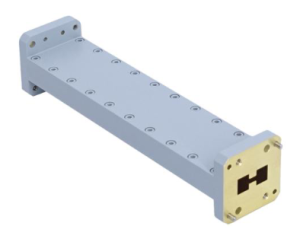

Переход с двухгребневого на двухгребнеой волновод 650D750DWA-152.4_Cu, работающий в диапазоне 7.5-18 ГГц, имеет вносимые потери 0.2 дБ и низкий КСВН 1.15:1. Обеспечивает очень эффективное распространение радиочастотной энергии от WRD650 с фланцем FPWRD650D28 до WRD750 с фланцем FPWRD750D24. Длина 152.4 мм (6 дюймов). Идеально подходит для лабораторных испытаний и других применений.
|
Параметр |
Значение |
|
Модель |
650D750DWA-152.4_Cu |
|
Тип перехода WG |
от двухгребневого к двухгребневому |
|
Диапазон волновода, порт 1 |
C, X, Ku |
|
Тип волновода, порт 1 |
двухгребневый |
|
Размер волновода EIA WRD, порт 1 |
WRD650 |
|
Диапазон волновода, порт 2 |
C, X, Ku |
|
Тип волновода, порт 2 |
двухгребневый |
| Размер волновода EIA WRD порт 2 | WRD750 |
|
Частота (ГГц) |
7.5-18 |
|
Вносимые потери, тип. (дБ) |
0.15 |
|
Вносимые потери, макс. (дБ) |
0.2 |
|
КСВН, тип. |
1.1:1 |
|
КСВН, макс. |
1.15:1 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FPWRD650D28 |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FPWRD750D24 |
|
Потребляемая мощность, постоянная (Вт) |
800 |
|
Потребляемая мощность, пиковая (кВт) |
12 |
|
Рабочая температура (°C) |
низкая -55 |
|
Температура хранения (°C) |
низкая -60 |
|
Материал корпуса |
медь |
| Размер (мм) | 152.4х35х35 |
| Вес (кг) | 0.48 |
