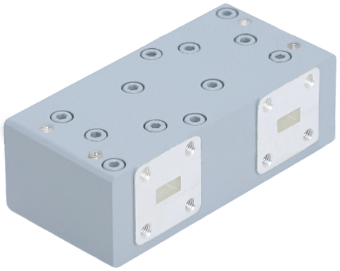

28WXSCA-3-16G_Cu — это гибридный соединитель с коротким пазом под углом 90°, который обеспечивает номинальный уровень связи 3 дБ и минимальную изоляцию 20 дБ в диапазоне частот от 32 до 38 ГГц. Имеет вносимые потери 0,2 дБ (макс.), баланс амплитуды ±0,5 дБ (макс.), фазовый баланс ± 2 градуса (макс.) и низкий КСВН 1.15:1.
Интерфейсы 28WXSCA-3-16G_Cu представляют собой волноводы WR28 с четырьмя фланцами FBP320(UBR320), модифицированные с помощью 4xM3 Deep4.
Может работать непрерывно мощностью 110 Вт и иметь пиковую мощность 4 кВт.
Изготавливается с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Они идеально подходят для антенных систем радаров, лабораторных испытательных установок, микроволнового радио, спутниковой связи и других применений, требующих низких вносимых и обратных потерь. .
|
Параметр |
Значение |
|
Модель |
28WXSCA-3-16G_Cu |
|
Диапазон волновода |
Ku |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR28 |
|
Частота (ГГц) |
32-38 |
|
Соединение (дБ) |
3 |
|
Разность фаз, тип. (град.) |
90 |
|
Вносимые потери, тип. (дБ) |
0.15 |
|
Вносимые потери, макс. (дБ) |
0.2 |
|
КСВН, тип. |
1.1:1 |
|
КСВН, макс. |
1.15:1 |
|
Изоляция, мин. (дБ) |
20 |
|
Изоляция, тип. (дБ) |
25 |
|
Баланс амплитуд, тип. (±дБ) |
0.3 |
|
Баланс амплитуд, макс. (±дБ) |
0.5 |
|
Баланс фаз, тип. (±дБ) |
1.5 |
|
Баланс фаз, макс. (±дБ) |
2 |
|
Фланец 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP320(UBR320) с резьбой 4xM3 |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP320(UBR320) с резьбой 4xM3 |
|
Стиль фланца 3 |
квадратный |
|
Тип фланца 3 |
cover |
|
Обозначение фланца 3 |
FBP320(UBR320) с резьбой 4xM3 |
|
Стиль фланца 4 |
квадратный |
|
Тип фланца |
cover |
|
Обозначение фланца 4 |
FBP320 (UBR320) с резьбой 4xM3 |
|
Потребляемая мощность, постоянная, (Вт) |
110 |
|
Потребляемая мощность, пиковая, (кВт) |
4 |
|
Рабочая температура (°C) |
низкая -55, высокая +85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
медь |
|
Размер (мм) |
66.04х32х21.66 |
|
Вес (кг) |
0.35 |
