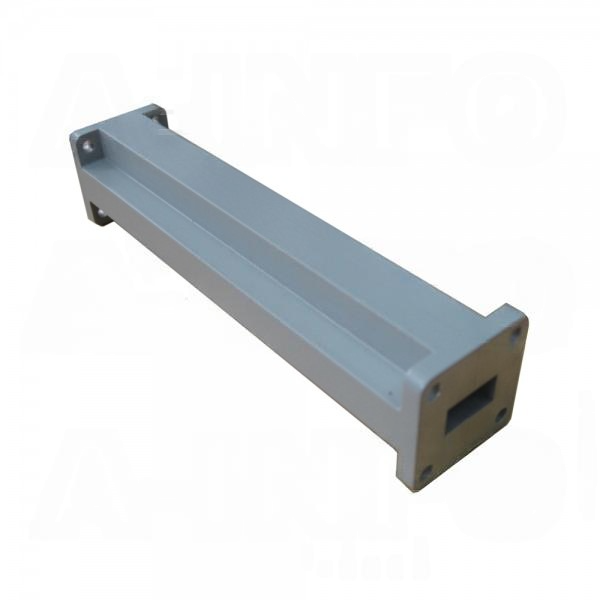

Волноводный фильтр высоких частот 62 LB-HP-12400-18000, работающий в диапазоне частот от 12.4 до 18 ГГц, имеет вносимые потери 0.6 дБ и низкий КСВН 1.35:1 в полосе пропускания. Фильтр имеет минимальное значение подавления 45 дБ в диапазоне частот от 12.4 до 11.16 ГГц. 62 LB-HP-12400-18000 полностью поддерживает волноводную полосу WR62 и поставляется с двумя фланцами FBP140 (UBR140). Он способен работать с постоянной мощностью 120 Вт и пиковой мощностью 26 кВт.
Волноводный фильтр высокого разрешения A-INFO изготовлен с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для антенных систем радаров, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых потерь, низких обратных потерь и высокой степени брака.
|
Параметр |
Значение |
|
Модель |
62LB-HP-12400-18000 |
|
Тип фильтра |
высокочастотный |
|
Режекторный фильтр |
отражающий |
|
Диапазон волновода |
Ku |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR62 |
|
Полоса пропускания, мин. (ГГц) |
12.4 |
|
Полоса пропускания, макс. (ГГц) |
18 |
|
Пульсация полосы пропускания, макс. (дБ) |
0.5 |
|
Диапазон частот, тип. (дБ) |
0.6 |
|
Диапазон частот, макс. (дБ) |
0.8 |
|
КСВН, тип. |
1.35:1 |
|
КСВН, макс. |
1.5:1 |
|
Нижняя стоп-полоса, мин. (ГГц) |
12.4 |
|
Нижняя стоп-полоса, макс. (ГГц) |
11.16 |
|
Нижнее отклонение, мин. (дБ) |
45 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP140(UBR140) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP140(UBR140) |
|
Потребляемая мощность (Вт) |
120 |
|
Потребляемая мощность (кВт) |
26 |
|
Рабочая температура (°C) |
низкая -55, высокая + 85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Размер (мм) |
152.4х33.3х33.3 |
|
Вес (кг) |
0.28 |
|
Герметизированный |
нет |
