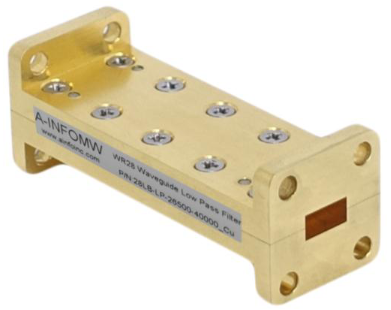

Волноводный фильтр низких частот 28LB-LP-26500-40000_Cu, работающий в диапазоне от 26.5 до 40 ГГц. Полностью охватывает волноводный диапазон WR28 и поставляется с двумя фланцами FDP32(UDR32). Может работать непрерывно при мощности 20 Вт и пиковой мощности 0.2 кВт.
Волноводный фильтр низких частот A-INFO изготовлен с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для радиолокационных антенных систем, лабораторных испытательных установок, микроволнового радио, спутниковой связи и других применений, требующих низких вносимых потерь, низких обратных потерь и высокой степени отбраковки.
|
Параметр |
Значение |
|
Модель |
28LB-LP-26500-40000_Cu |
|
Тип фильтра |
низкочастотный |
|
Режекторный фильтр |
отражающий |
|
Диапазон волновода |
Ka |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR28 |
|
Полоса пропускания, мин. (ГГц) |
26.5 |
|
Полоса пропускания, макс. (ГГц) |
40 |
|
Пульсация полосы пропускания, макс. (дБ) |
0.5 |
|
Диапазон частот, тип. (дБ) |
0.7 |
|
Диапазон частот, макс. (дБ) |
1 |
|
КСВН, тип. |
1.35:1 |
|
КСВН, макс. |
1.5:1 |
|
Верхняя стоп-полоса, мин. (ГГц) |
53 |
|
Верхняя стоп-полоса, макс. (ГГц) |
100 |
|
Верхнее подавление, мин. (дБ) |
40 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP320(UBR320) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP320(UBR320) |
|
Потребляемая мощность (Вт) |
20 |
|
Потребляемая мощность (кВт) |
0.2 |
|
Рабочая температура (°C) |
низкая -55, высокая + 85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
медь |
|
Размер (мм) |
50.8х19.1х19.1 |
|
Вес (кг) |
0.07 |
|
Герметизированный |
нет |
