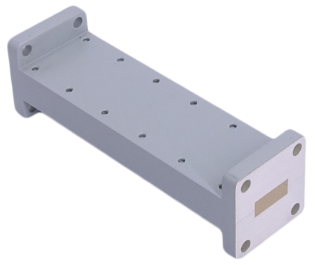

Волноводный фильтр низких частот 42LB-LP-18000-26500, работающий в диапазоне от 18 до 26.5 ГГц, имеет вносимые потери 0.7 дБ и низкий КСВН 1.35:1 в полосе пропускания. Фильтр имеет минимальное значение подавления 40 дБ в диапазоне от 36 до 66.25 ГГц. Полностью охватывает волноводную полосу WR42 и поставляется с двумя фланцами FBP220(UBR220). Способен работать с постоянной мощностью 35 Вт и пиковой мощностью 0.3 кВт.
Волноводный фильтр низких частот A-INFO изготовлен с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для антенных систем радаров, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых потерь, низких обратных потерь и высокой степени брака.
|
Параметр |
Значение |
|
Модель |
42LB-LP-18000-26500 |
|
Тип фильтра |
низкочастотный |
|
Режекторный фильтр |
отражающий |
|
Диапазон волновода |
K |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR42 |
|
Полоса пропускания, мин. (ГГц) |
18 |
|
Полоса пропускания, макс. (ГГц) |
26.5 |
|
Пульсация полосы пропускания, макс. (дБ) |
0.5 |
|
Диапазон частот, тип. (дБ) |
0.7 |
|
Диапазон частот, макс. (дБ) |
1 |
|
КСВН, тип. |
1.35:1 |
|
КСВН, макс. |
1.5:1 |
|
Нижняя стоп-полоса, мин. (ГГц) |
18 |
|
Верхняя стоп-полоса, мин. (ГГц) |
36 |
|
Верхняя стоп-полоса, макс. (ГГц) |
66.25 |
| Верхнее подавление мин. (дБ) | 40 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP220(UBR220) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP220(UBR220) |
|
Потребляемая мощность (Вт) |
35 |
|
Потребляемая мощность (кВт) |
0.3 |
|
Рабочая температура (°C) |
низкая -55, высокая + 85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Размер (мм) |
75.2х22.4х22.4 |
|
Вес (кг) |
0.05 |
|
Герметизированный |
нет |
