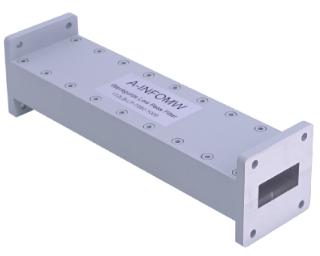

Волноводный фильтр низких частот 112LB-LP-7050-10000, работающий в диапазоне от 7.05 до 10 ГГц, имеет вносимые потери 0.35 дБ и низкий КСВН 1.35:1 в полосе пропускания. Фильтр имеет минимальное значение подавления 40 дБ в диапазоне от 14.1 до 25 ГГц. Полностью охватывает волноводную полосу WR112 и поставляется с двумя фланцами FBP84 (UBR84). Способен работать с постоянной мощностью 400 Вт и пиковой мощностью 4 кВт.
Волноводный фильтр низких частот A-INFO изготовлен с использованием высокоточной механической обработки для обеспечения высокого качества и прочности. Идеально подходит для антенных систем радаров, лабораторных испытательных установок, микроволновой радиосвязи, спутниковой связи и других применений, требующих низких вносимых потерь, низких обратных потерь и высокой степени брака.
|
Параметр |
Значение |
|
Модель |
112LB-LP-7050-10000 |
|
Тип фильтра |
низкочастотный |
|
Режекторный фильтр |
отражающий |
|
Диапазон волновода |
C, X |
|
Тип волновода |
прямоугольный |
|
Размер волновода EIA WR |
WR112 |
|
Полоса пропускания, мин. (ГГц) |
7.05 |
|
Полоса пропускания, макс. (ГГц) |
10 |
|
Диапазон частот, тип. (дБ) |
0.35 |
|
Диапазон частот, макс. (дБ) |
0.5 |
|
КСВН, тип. |
1.35:1 |
|
КСВН, макс. |
1.5:1 |
|
Стиль фланца 1 |
квадратный |
|
Тип фланца 1 |
cover |
|
Обозначение фланца 1 |
FBP84(UBR84) |
|
Стиль фланца 2 |
квадратный |
|
Тип фланца 2 |
cover |
|
Обозначение фланца 2 |
FBP84(UBR84) |
|
Потребляемая мощность (Вт) |
400 |
|
Потребляемая мощность (кВт) |
4 |
|
Рабочая температура (°C) |
низкая -55, высокая + 85 |
|
Температура хранения (°C) |
низкая -60, высокая +90 |
|
Материал корпуса |
алюминий |
|
Размер (мм) |
177.8х47.8х47.8 |
|
Вес (кг) |
0.47 |
|
Герметизированный |
нет |
