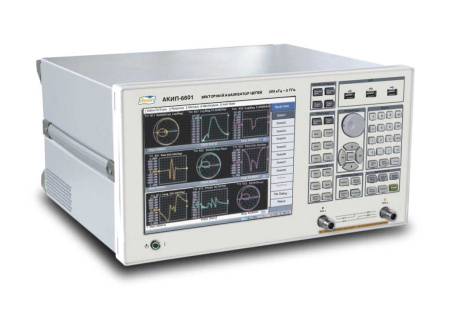

Анализатор цепей АКИП-6601 дает возможность изучать свойства тех или иных материалов – возможность поглощения и отражения радиоволн, определение диэлектрической постоянной и других параметров. Устройство имеет рабочий диапазон частот от 300 кГц до 6 ГГц. Предусмотрены два измерительных порта для работы.

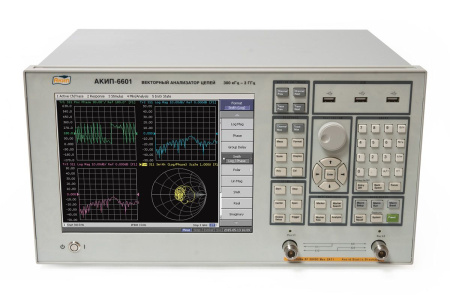

Прибор работает полностью автономно, не требует подключения к компьютеру. Для отображения данных используется цветной жидкокристаллический экран с возможностью сенсорного управления. Для управления дополнительно используются механические кнопки и регуляторы на лицевой панели. Благодаря этому, нет необходимости использования прибора строго в составе лабораторных комплексов.

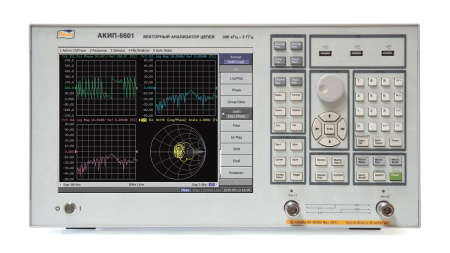

В процессе работы вы можете вывести на экран до 4 окон, в которых отображаются измеряемые характеристики. В каждом из окон может быть выведено до 4 контролируемых трасс. С помощью анализатора цепей АКИП-6601 измеряются фаза, задержка, полярные координаты и некоторые другие параметры устройства.

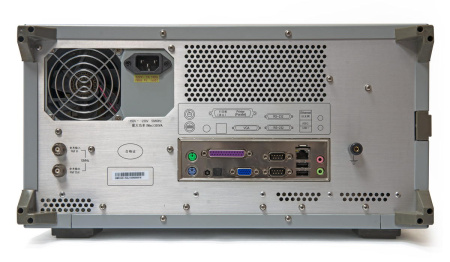

Предусмотрены дополнительные порты и интерфейсы для подключения других устройств. На корпусе есть порт USB, порт для подключения сетевого кабеля, разъемы VGA, PS/2 и RS232. За счет этого, вы можете использовать прибор в лабораториях или сервисных центрах в составе измерительных комплексов, а также, совместно с другими анализаторами цепей АКИП.
Другие технические характеристики:
- Разрешающая способность анализатора цепей – 1 Гц.
- Уровень выходного сигнала от – 45 до 10 дБм.
- Максимальный входной уровень приемника + 10 дБм.
Параметр | Значение |
Параметры генератора | |
Диапазон частот | 300 кГц ... 3 ГГц |
Разрешающая способность | 1 Гц |
Погрешность установки частоты | ±5*10-6 |
Уровень выходного сигнала | -45 ... +10 дБм (для тракта 75 Ом, выходной уровень при частоте свыше 2 ГГц не нормируется) |
Разрешение установки уровня | 0,05 дБ |
Погрешность установки уровня | ±0,8 дБ (при 0 дБм, 50 Ом) |
Линейность | ±0,75 дБ (при –5 ... 10 дБм) |
Гармонические искажения 2, 3 порядка | < –25 дБн (при уровне 5 дБм) |
Негармонические составляющие | < –23 дБн (при уровне 5 дБм) |
Фазовые шумы | -67 дБн/Гц при отстройке 10 кГц |
Параметры приемника | |
Максимальный входной уровень | + 10 дБм (при частоте 300 кГц ... 3 ГГц) |
Защита входа | + 20 дБм, + 30 Впост(при частоте 300 кГц ... 3 ГГц) ) |
Динамический диапазон |
90 дБ (ПЧ 3 кГц, диапазон частот 1 МГц ... 3 ГГц) |
Общие данные генератора |
|
Вход/Выход ОГ | 10 МГц, синус, 0 дБм |
Измерительные каналы | 2 канала, до 4-х окон одновременно можно вывести на экран, до 4-х трас может быть выведено в каждом окне |
Измеряемые параметры | Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, импеданс |
Режимы сканирования | Линейный, логарифмический, сегментированный, измерение мощности |
Режимы запуска | Непрерывный, однократный, удержание |
Интерфейсы | USB, LAN, RS-232, PS/2, VGA, GPIB |
Питание | 100 ... 240 В, 50/60 Гц, Автовыбор |
Габаритные размеры | 426 х 395 х 225 мм |
Масса (не более), кг | 15 |
Условия эксплуатации | 5 ... 40°С, относ. влажность до 80% (до 30°С) |
Общие данные приемника | |
Питание | 1 5 0 ... 2 3 0 В, 50/6 0 Гц, автовыбор |
Потребляемая мощность | 350 ВА – в режиме работы |
Габаритные размеры | 426 х 395 х 225 мм |
Масса (не более), кг | 15 |
Условия эксплуатации | 5 ... 40 ° С, относ. влажность до 80% (до 30 ° С) |
Комплект поставки |
Руководство по эксплуатации, Кабель питания. |
