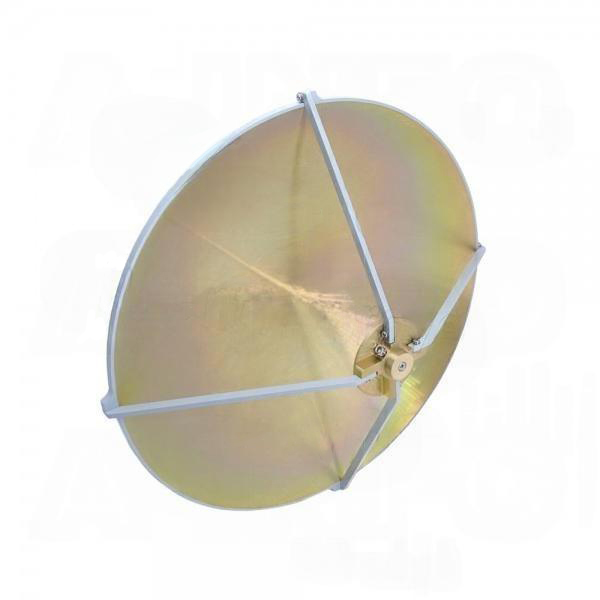

Антенна Кассегрена серии KSC представляет собой разновидность параболической антенны с обратной связью, которая состоит из конической рупорной антенны, основного параболического и вторичного отражателя. Подача и главная параболика спроектированы таким образом, чтобы максимизировать эффективность и свести засорение к минимуму. Вторичный отражатель специально изготовлен для обеспечения наилучшей отражающей поверхности на самых высоких частотах. Вся антенна имеет прочную механическую конструкцию. Антенны имеют равномерный высокий коэффициент усиления во всем диапазоне частот, что может обеспечить эффективные рабочие характеристики и направленность. Могут поддерживать сигналы как с линейной, так и с круговой поляризацией и широко используется при измерении антенн, каналах передачи данных с высокой пропускной способностью в высокочастотных диапазонах, системах 5G, приложениях с высоким коэффициентом усиления, системной интеграции, измерении свойств материалов и др.
|
Параметр |
Значение |
|
Модель |
KSC-12-40-C-1.0F |
|
Частота (ГГц) |
60-90 |
| Тип волновода | прямоугольный |
| Размер волновода EIA WR | WR12 |
|
Коэффициент усиления, тип. (дБ) |
44 |
|
Поляризация |
линейная |
|
Ширина луча 3 дБ, E-плоскость, тип. (градусы) |
0.6 |
|
Ширина луча 3 дБ, H -плоскость, тип. (градусы) |
0.6 |
|
Уровень боковых лепестков, E-плоскость, мин. (дБ) |
12 |
|
Уровень боковых лепестков, Н-плоскость, мин. (дБ) |
12 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
30 |
|
КСВН, тип. |
1.15:1 |
|
КСВН, макс. |
1.35:1 |
|
Сопротивление (Ом) |
50 |
|
Тип выхода |
C: коаксиальный |
|
Разъем |
1.0 мм Female |
|
Потребляемая мощность, постоянная (Вт) |
3 |
|
Потребляемая мощность, пиковая (Вт) |
5 |
|
Тип отражательной антенны |
кассегрен |
|
Тип питающей антенны |
коническая |
|
Размер отражающей антенны (дюйм)/(мм) |
18/457.2 |
|
Материал корпуса |
алюминий |
|
Размер, ШхВхД (мм) |
482.2х482.2х257.6 |
|
Вес (кг) |
2.577 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение для |
измерения антенн, измерения дальнего поля, интеграции систем |
