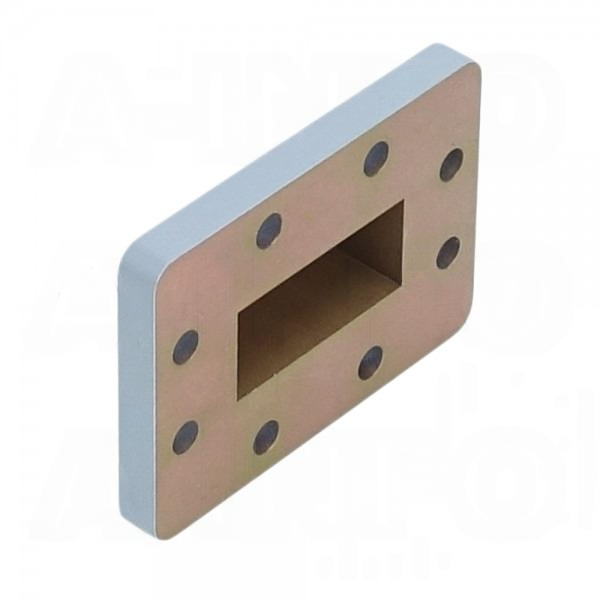

Пластины короткие со смещением на 1/4 длины волны.
Использование этих моноблочных устройств позволит сократить количество фланцевых соединений во время калибровки. Это помогает поддерживать практически постоянную величину тока, протекающего через калибровочную плоскость.
Изготавливаются с помощью высокоточной механической обработки, что обеспечивает высокое качество и прочность.
Доступны с настраиваемым расстоянием короткого замыкания по специальному заказу.
Параметр |
Значение |
Модель |
137WOFS14 |
Тип волновода |
fixed offset short |
Полоса волновода |
C, X |
Форма волновода |
прямоугольная |
Размер волновода EIA WR |
WR137 |
Частота (ГГц) |
5.85-8.2 |
Длина волны смещения | '1/4 |
Длина смещения (мм) |
13.69 |
Задержка смещения (пс) | 45.6797 |
КСВН, мин. |
100:1 |
Форма фланца |
прямоугольная |
Тип фланца |
cover |
Обозначение фланца |
FDP70(UDR70) |
Рабочая температура (°C) |
низкая: -55 |
Температура хранения (°C) |
низкая: -55 |
Материал корпуса |
алюминий |
Размер, ДхШхВ (мм) |
68.3х15.7х49.2 |
Вес (кг) | 0.06 |
Герметичность под давлением |
нет |
