Калибровочные комплекты A-INFO серии CLKA5 - это волноводные комплекты, предназначенные для точной калибровки VNA. Комплекты содержат все необходимые компоненты для точной калибровки SSLT. В дополнение к калибровке SSLT, серия CLKA5 может также выполнять однопортовую калибровку SSL (Short-Short-Load). Все компоненты набора имеют как стандартный фланец, так и прецизионный фланец (серия APF).
Особенности
- Частота от 1.7 до 40 ГГц
- Волновод от WR430 до WR28
- Калибровка скользящей нагрузки
- Поддерживается метод калибровки SSLT и SSL
- Поддерживаются VNAS Keysight (Agilent), Anritsu и R&S

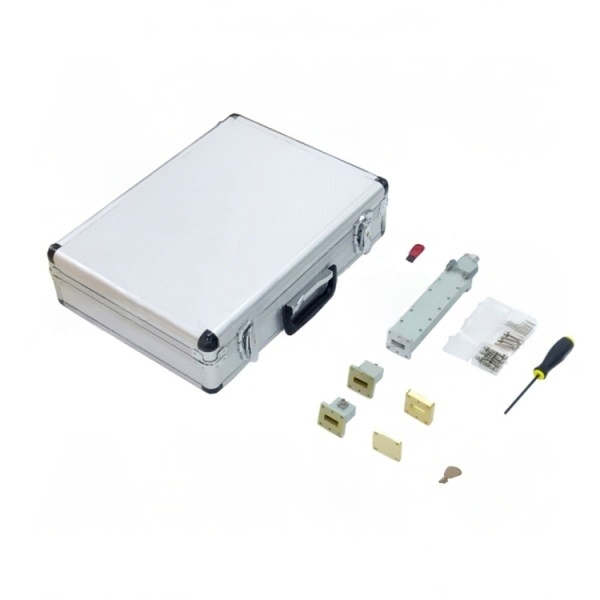

Комплектация:
- WG к коаксиальному адаптеру 2 шт.
- Прецизионное скользящее соединение 1 шт.
- Распорка (прокладка) 1/4λ 1 шт.
- Фиксированная (базовая плоскость) короткая 1 шт.
- Стандарт проверки*** (опционально, не входит в стандартную модель) 1 шт.
- Комплект винтов (кол-во зависит от диапазона WG) 1~3 шт.
- Комплект дюбелей* (только для фланца APF) 1 шт.
- Шестигранный шариковый привод 1 шт.
- Программное обеспечение для калибровки** 1 шт.
- Чехол для переноски 1 шт.
*Прецизионный фланец для индексации (APF).
**Программное обеспечение для калибровки в настоящее время поддерживает серии Keysight 872x, PNA, Anritsu и R&S.
***Рекомендуется использовать стандарт проверки для калибровочных наборов WR28.
Вариант подключения адаптера тестового порта:
X: Тип разъема — S для SMA; N для N-типа; 3.5 для 3.5 мм; K для 2.92 мм; 2.4 для 2.4 мм; 1.85 для 1.85 мм.
A: Тип для WG-коаксиального адаптера — R для прямого угла, E для концевого соединения.
B: Пол для каждого адаптера — F для женского, M для мужского.
Например: -SRFEF, S означает, что тип разъема WG для коаксиальных адаптеров в калибровочных наборах - SMA. RF означает, что первый адаптер имеет прямой угол с гнездовым разъемом. EF означает, что второй адаптер - концевой с гнездовым разъемом
Заказывайте комплекты без опции адаптера: используйте -0, например, 90CLKA1-0_PB.
Примечание: каждая модель может быть с опцией "-0".
Заказывайте комплекты с двумя адаптерами WG/WG Test Port, для опции используйте -1, например, 90CLKA1-1_PB.
Примечание: в опции "-1" нет адаптера WG для коаксиального подключения.
Параметр |
Значение |
Модель |
51CLKA5-SRFEF_PA |
Метод калибровки |
SSLT, SSLLT |
Поддерживается VNA |
R&S ZVA Series, R&S ZVB Series, Keysight ENA Series, Keysight 8510, Keysight 872x, Keysight PNA Series, Anritsu 37xxx, Anritsu ShockLine, Anritsu VectorStar, Ceyear 3672 |
Серия CalKits |
CLKA5 |
Полоса волновода |
Ku, K |
Тип волновода |
прямоугольный |
Размер волновода EIA WR |
WR51 |
Частота (ГГц) |
15-22 |
Форма фланца |
квадратная |
Тип фланца |
cover |
Обозначение фланца |
APF51A |
Адаптер тип 1 |
right angle |
Адаптер тип 2 |
endlaunch |
Разъем |
SMA female |
Рабочая температура °C |
низкая: -55 |
Температура хранения °C |
низкая: -60 |
Материал корпуса |
алюминий |
Pressure Sealed |
нет |
