Артикул:
RIGOLHDO4204
333 300 руб.
Варианты цен
333 300 руб.
Под заказ
В корзину
Купить в 1 клик
Особенности:
- 4 аналоговых канала.
- Полоса пропускания 200 МГц
- Частота дискретизации 4 Гвыб/с (2 Гвыб/с на 2 канала, 1 Гвыб/с - 4 канала).
- Максимальная память 250 М точек (500 М - опция).
- АЦП 12 бит.
- Скорость захвата 50000 осц/с (вект.), 1500000 осц./с (UltraAcquire).
- Анализ осциллограмм до 500000 кадров.
- Расширенная синхронизация (16 типов штатно).
- Декодирование протоколов 5 штатно, 5 (опция).
- 41 тип автоизмерений.
- Математические функции, статистика, БПФ.
- Цифровой вольтметр, частотомер.

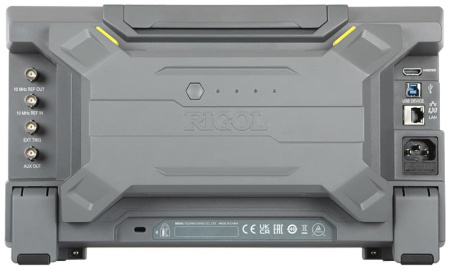

- Интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция).
- Дисплей: 10,1", цветной, сенсорный, 1280 х 800.
- Вес: 3,8 кг.
- Размеры: 358 x 215 x 121 мм.
| Характеристика | Значение | ||
| Полоса пропускания | 200 MГц | ||
| Режим дискретизации | Реальное время | ||
| Количество каналов | 4 аналоговых + внешний запуск | ||
| Макс. скорость захвата осциллограмм | 50000 осц./сек (векторный режим) | ||
| 1500000 осц./сек (режим UltraAcquire) | |||
| Время нарастания (50 Ом), тип | ≤1.75 пс | ||
| Регистрация | |||
| Режим | Обычный | ||
| Пиковый детектор: 500 пс | |||
| Усреднение (2, 4, 8, 16…65536 выборок) | |||
| Высокое разрешение (14 бит, 16 бит) | |||
| UltraAcquire (скорость захвата до 1500000 осц./сек) | |||
| Макс. дискретизация (реальное время) | 4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала) | ||
| Глубина записи | 250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно | ||
| 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция HDO4000-RLU-05 | |||
| Параметры вертикальной системы | |||
| Связь по входу | открытый, закрытый или земля | ||
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% | ||
| Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | ||
| Определение пробников | автоматическое определение пробников Rigol | ||
| Макс. входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик | |
| 50 Ом | 5 Вскз | ||
| Вертикальное разрешение | 12 бит | ||
| Эффективное количество ENOB (тип.) | 8 бит | ||
| Вертикальное отклонение | 1 МОм | 100 мкВ/дел ~ 10 В/дел | |
| 50 Ом | 100 мкВ/дел ~ 1 В/дел | ||
| Диапазон смещения | 1 МОм | ± 0.5 B (<500 мкВ/дел ) | |
| ± 1 В (500 мкВ/дел ~ 65 мВ/дел) | |||
| ± 10 В (65 мВ/дел ~ 270 мВ/дел) | |||
| ± 20 В (270 мВ/дел ~ 2.75 В/дел) | |||
| ±100 В (2.75 мВ/дел ~ 10 В/дел ) | |||
| 50 Ом | ±1 В (≤135 мВ/дел) | ||
| ±4 В (>135 мВ/дел ~1 В/дел) | |||
| Динамический диапазон | ±4 дел (12 бит) | ||
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала | ||
| Погрешность коэфф. усиления | ±2% от полной шкалы | ||
| Погрешность смещения | <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения | ||
| ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | |||
| ESD защита | ±8 кВ (на входе BNC) | ||
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ макс. полоса) | ||
| Параметры горизонтальной системы | |||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел | ||
| Временное разрешение | 100 пс | ||
| Погрешность временной базы | ±1.5 ppm ± 1 ppm/год | ||
| Максимальная задержка | Пред-запуск: -5 делений | ||
| Пост-запуск: 1 с или 100 дел, что больше | |||
| Задержка между каналами | ≤500 пс | ||
| Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | ||
| Измерения | |||
| Курсорные | Количество курсоров | 2 пары XY курсоров | |
| Режимы | ручной (ΔY, ΔX, 1/ΔX) | ||
| отслеживания | |||
| автоизмерения | |||
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | ||
| Автоматические | Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно | |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | ||
| Диапазон измерения | основное окно, растяжка Zoom | ||
| Макс. Количество отображаемых на канал | 33 типа | ||
| Математические операции | |||
| Количество отображаемых одновременно | 4 | ||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | ||
| Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ | ||
| БПФ (FFT) | Макс.длина | 1 М точек | |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||
| Поиск пиков | макс. 15 пиков | ||
| Поиск и навигация | |||
| Тип | фронт, импульс | ||
| Источник | аналоговые каналы (CH1 ~ CH4) | ||
| Отображение | таблица событий во внутренней или внешней памяти | ||
| Кнопки навигации | Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire | ||
| Анализ осциллограмм | |||
| Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) | |
| Запись | Источник | аналоговые каналы (CH1 ~ CH4) | |
| Макс. количество сегментов | 500000 событий запуска | ||
| Режим | непрерывный, вычисление, измерение и декодирование | ||
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) | |
| Темы | температура, интенсивность | ||
| Режим | во всех режимах | ||
Спецификация RIGOL 4000
9.5 мб
