Внимание! Модель снята с производства. Рекомендуемая замена: АКИП-4126/2-X

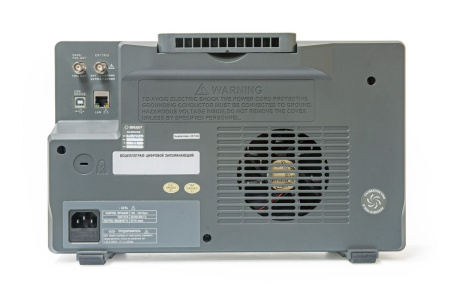

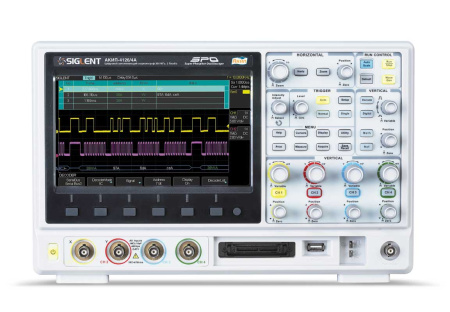

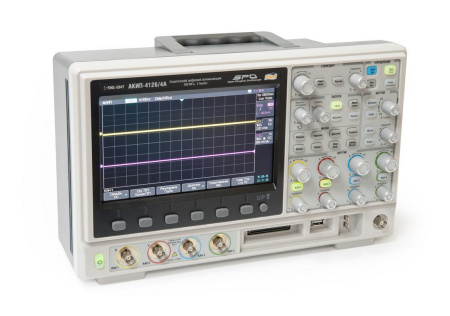

Серия цифровых запоминающих осциллографов АКИП-4126 включает 8 моделей. Модели отличаются полосой пропускания, глубиной памяти, числом каналов и набором аналитических возможностей. Осциллографы новой линейки имеют 2 кан или 4 кан (с инд. «А») исполнение, что позволит наиболее оптимально подобрать модель, под конкретные измерительные задачи. Полосы пропускания от 70 до 300 МГц, частота дискретизации до 2 ГГц (при объединении каналов). Разрядность АЦП 8 бит (до 12 бит в режиме увеличенного разрешения HiRes), память 14 МБ на каждый канал (28 МБ при объединении).
Сбор данных осуществляется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes). Конструкцией осциллографов предусмотрена возможность анализа смешанных сигналов (MSO - Mixed Signal Oscilloscope) – разъем подключения шлейфа логического пробника находится на передней панели.
Осциллографы имеют большой цветной TFT-дисплей с диагональю 20 см (SVGA, 8х14 дел, разреш. 800х480), полный набор автоизмерений и математических функций, удобный интерфейс. Новинки отличаются высокой скоростью обновления информации на экране при сборе данных. Предусмотрены интерфейсы: USB (host/device), LAN, выход Синхр (BNC), выход «Годен/ Негоден» (BNC). Для согласования входного тракта в различных измерительных схемах осциллографы имеют переключаемый входной импеданс 1MΩ/ 50Ω. Ряд новых решений и режимов, внедрённых в осциллографах серии АКИП-4126, предоставляют пользователю дополнительные ресурсы для тестирования современных цифровых схем и устройств.
Ключевые преимущества:
Программно-аппаратная опция логического анализатора обеспечит возможность анализа не только аналоговых сигналов, но и подключение до 8 цифровых каналов для тестирования устройств использующих шины последовательной передачи данных. Это превращает осциллографы АКИП-4126 в производительную систему для работы с аналоговыми и цифровыми сигналами одновременно.
Предусмотрена опция внутреннего генератора (ФГ + СПФ) с дискретизацией 125 Мвыб/с и частотным диапазоном до 25 МГц (синус). Разрядность ЦАП 14 бит, разрешение установки частоты 1 мкГц. Выходные формы: прямоугольник, пила, импульс, синус, шум, гауссовский, кардио и экспоненциальный сигнал. Длина памяти для произвольной формы - 16000 точек. Выходной уровень: 4 мВпик ~ 6 Впик (1 МОм), 2 мВпик ~ 3 Впик (50 Ом).
Программная опция «Анализатор мощности» обеспечит измерение электрической мощности при анализе напряжения и силы тока нагрузки, отображение и измерение гармоник U/I, автоматическое вычисление бросков пускового тока, измерение уровня пульсаций и шумов.
Исходя их параметров и ключевых особенностей АКИП-4126 позиционируется для применения: в сферах: электронный дизайн, исследования и тестирование РЭА, техническое проектирование и отладка встроенных систем, наука и образование, эксплуатационное обслуживание, сервис и ремонт.
Серия цифровых запоминающих осциллографов АКИП-4126 включает 8 моделей. Модели отличаются полосой пропускания, глубиной памяти, числом каналов и набором аналитических возможностей. Осциллографы новой линейки имеют 2 кан или 4 кан (с инд. «А») исполнение, что позволит наиболее оптимально подобрать модель, под конкретные измерительные задачи. Полосы пропускания от 70 до 300 МГц, частота дискретизации до 2 ГГц (при объединении каналов). Разрядность АЦП 8 бит (до 12 бит в режиме увеличенного разрешения HiRes), память 14 МБ на каждый канал (28 МБ при объединении).
Сбор данных осуществляется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes). Конструкцией осциллографов предусмотрена возможность анализа смешанных сигналов (MSO - Mixed Signal Oscilloscope) – разъем подключения шлейфа логического пробника находится на передней панели.
Осциллографы имеют большой цветной TFT-дисплей с диагональю 20 см (SVGA, 8х14 дел, разреш. 800х480), полный набор автоизмерений и математических функций, удобный интерфейс. Новинки отличаются высокой скоростью обновления информации на экране при сборе данных. Предусмотрены интерфейсы: USB (host/device), LAN, выход Синхр (BNC), выход «Годен/ Негоден» (BNC). Для согласования входного тракта в различных измерительных схемах осциллографы имеют переключаемый входной импеданс 1MΩ/ 50Ω. Ряд новых решений и режимов, внедрённых в осциллографах серии АКИП-4126, предоставляют пользователю дополнительные ресурсы для тестирования современных цифровых схем и устройств.
Ключевые преимущества:
- Высокая скорость сбора данных: 110.000 осциллограмм/сРасширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
- Автоматические (32 параметра) и курсорные измерения (ΔU; ΔT; 1/ΔT)
- Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Статистическая обработка результатов измерений
- Цифровая растяжка (zoom), допусковый контроль (тест по маске)
- Интерполяция SinX/x, режим Х-Y
- Синхронизация и декодирование I2C, SPI, UART/RS232, CAN, LIN – опция DC
- Генератор сигналов (функциональный + СПФ) – опция FG
Программно-аппаратная опция логического анализатора обеспечит возможность анализа не только аналоговых сигналов, но и подключение до 8 цифровых каналов для тестирования устройств использующих шины последовательной передачи данных. Это превращает осциллографы АКИП-4126 в производительную систему для работы с аналоговыми и цифровыми сигналами одновременно.
Предусмотрена опция внутреннего генератора (ФГ + СПФ) с дискретизацией 125 Мвыб/с и частотным диапазоном до 25 МГц (синус). Разрядность ЦАП 14 бит, разрешение установки частоты 1 мкГц. Выходные формы: прямоугольник, пила, импульс, синус, шум, гауссовский, кардио и экспоненциальный сигнал. Длина памяти для произвольной формы - 16000 точек. Выходной уровень: 4 мВпик ~ 6 Впик (1 МОм), 2 мВпик ~ 3 Впик (50 Ом).
Программная опция «Анализатор мощности» обеспечит измерение электрической мощности при анализе напряжения и силы тока нагрузки, отображение и измерение гармоник U/I, автоматическое вычисление бросков пускового тока, измерение уровня пульсаций и шумов.
Исходя их параметров и ключевых особенностей АКИП-4126 позиционируется для применения: в сферах: электронный дизайн, исследования и тестирование РЭА, техническое проектирование и отладка встроенных систем, наука и образование, эксплуатационное обслуживание, сервис и ремонт.
Параметр | Значение |
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
Число каналов | 4 |
Полоса пропускания (-3 дБ) | 0…100 МГц |
Огранич. полосы пропуск. | 20 МГц |
Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел |
Погрешность установки Коткл. | ± 3 % |
Время нарастания | ≤ 3,5 нс |
Входной импеданс | 50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ |
Макс. входное напряжение | 400 Вскз (DC+AС пик), Кат I |
Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ |
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
Коэф. развертки (Кразв.) | 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел |
Погрешность установки Кразв. | ± 0,0025 % |
Режимы работы | Основной, ZOOM окна, самописец, X-Y |
СИНХРОНИЗАЦИЯ | |
Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
Режимы запуска развертки | Автоматический, ждущий, однократный |
Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
Предзапуск | 20 делений |
Послезапуск | 1000 делений |
Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации |
Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
Разрешение по вертикали | 8 бит |
Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
Интерполяция | SinX/x |
Длина записи | 14 МБ (28 МБ при объединении каналов) |
Пиковый детектор | 2 нс |
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
Функции | ΔU; ΔT; 1/ΔT |
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |
Режим HISTORY | Сохранение с временными метками последних 63157 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
Интерфейс | USB, LAN, опционально- GPIB |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
ЛОГИЧЕСКИЙ АНАЛИЗАТОР I2C,SPI,UART/RS232,CAN,LIN (ОПЦИЯ) |
|
Частота дискретизации | 500 МГц |
Длина памяти | до 28 МБ/канал |
Число каналов | 8 |
Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
ГЕНЕРАТОР ФУНКЦИОНАЛЬНЫЙ (ОПЦИЯ) | |
Формы сигналов | Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио гауссовский импульс и экспонента нарастающая/ спадающая |
Частотный диапазон |
1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) |
Частота дискретизации | 125 МГц |
Длина памяти | 16000 точек для произвольной формы |
Разрешение | 1 мкГц |
Разрядность ЦАП | 14 бит |
Выходной уровень |
4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) |
Погрешность установки | Частота: ±5*10-5; Амплитуда: ±10% |
Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) |
Скважность | 20 % ~ 80 % (для прямоугольника и импульса) |
Симметрия | 0 % ~ 100 % (для пилы) |
ОБЩИЕ ДАННЫЕ | |
ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 × 14 дел (разреш. 800 х 480) |
Напряжение питания | 100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2 |
Рабочая температура | +10…+40°С; влажность ≤ 85% |
Габариты | 352 х 224 х 112 мм |
Масса |
6,2 кг |
