- Полоса пропускания 0…30 МГц
- Встроенный 5-ти разрядный частотомер
- ЖК-индикатор: индикация Коткл., Кразв., частоты
- Высокая чувствительность (1 мВ/дел.)
- ТВ синхронизация (TV-V, TV-H)
- Модуляция яркости луча (Z-вход)
- Автоустановка коэффициента развертки
- Выход канала 1
- Высокая надежность
- Лучшее соотношение цены и качества
Комплект поставки GOS-7630FC
№ | Наименование | Количество |

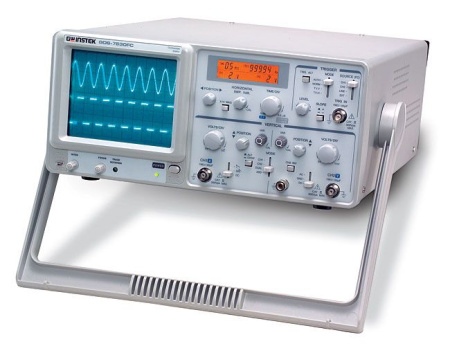

1. | Осциллограф GOS-7630FC | 1 |
2. | Шнур питания | 1 |
3. | Пробник 1:1/1:10 | 2 |
4. | Руководство по эксплуатации |
1 |
Параметр | Значения |
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
Полоса пропускания (-3 дБ) | 0 … 30МГц (-3дБ) (0 … 7МГц при усилении х5) |
Коэффициент отклонения | 5мВ/дел … 5В/дел (шаг 1-2-5), усиление ×5 |
Погрешность установки | ±3% (±5% при 1 мВ/дел, 2 мВ/дел) |
Регулировка | Плавное перекрытие в 2,5 раза |
Время нарастания | ≤ 11,7нс (≤ 50нс при 1 мВ/дел, 2 мВ/дел) |
Входной импеданс | 1МОм/25пФ |
Максимальное входное напряжение | 300В (DC+AСпик., до 1кГц) |
Режимы работы | Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
Выход канала 1 | ≥ 20мВ/дел на 50Ом, частота 50 Гц ~ 5 МГц |
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
Коэффициент развертки | 0,2мкс/дел … 0,5с/дел (шаг 1-2-5), растяжка ×10 |
Погрешность установки | ±3% (±5% при растяжке х10) |
Регулировка | Плавное перекрытие в 2,5 раза |
СИНХРОНИЗАЦИЯ | |
Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
Режимы запуска разверкти | Автоколебательный, ждущий, ТВ (кадр, строка) |
Уровень внешней синхронизации | До 300 В (DC+ACпик., до 1 кГц) |
Вход внешней синхронизации | 1 МОм / 30 пФ |
X-Y ВХОД | |
Полоса пропускания (-3 дБ) | 0 … 500 кГц (-3 дБ) |
Коэффициент отклонения | 5 мВ/дел...5 В/дел (±4%) |
Разность фаз X-Y | ≤ 3° в диапазоне 0 … 50 кГц |
Z-ВХОД | |
Частотный диапазон | 0 … 2 МГц |
Чувствительность | ≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц) |
Входное сопротивление | 47 кОм |
ЭЛТ | |
Размер экрана | 8 x 10 дел. (1 дел. = 10 мм) |
Напряжение ускорения | 2 кВ |
ЖК-ИНДИКАТОР | |
Функции | Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов) |
Подсветка | оранжевая |
ЧАСТОТОМЕР | |
Диапазон | 50 Гц … 30 МГц |
Число разрядов | 5 |
Погрешность измерения | ±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц |
Чувствительность | > 2 делений по горизонтальной оси |
ОБЩИЕ ДАННЫЕ | |
Напряжение питания | 115 В / 230 В ± 15%, 50 / 60 Гц |
Габаритные размеры | 310 х 150 х 455 мм |
Масса |
8,2 кг |
