Работа со сложными сигналами

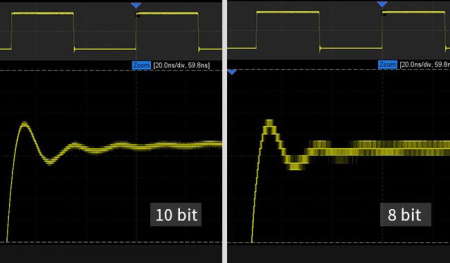

Когда необходимо отследить, детально исследовать и измерить мельчайшие подробности сигнала в полосе пропускания до 100 МГц, осциллограф АКИП-4129А опция 350А способен увеличивать вертикальное разрешение с расширением динамического диапазона, для чего следует выбрать в настроечном меню разрядность АЦП 10 бит. При этом задействуется память длиной до 100 МБ. Дополнительно функция повышенного разрешения ERes. Автоматическая запись осциллограмм с возможностью обратной прокрутки в режиме HISTORY упрощает обнаружение событий, предшествующих выявленной аномалии.
Преимущества
- Объем памяти 200 Мб в режиме чередования вкупе с поддержкой сегментации, позволяет производить с помощью осциллографа АКИП захват и исследование длинных сигналов.
- Технология Super Phosphor Oscilloscope обеспечивает повышение скорости обновления экрана и позволяет изучать редкие события. В режиме визуализации форма сигнала отображается максимально достоверно с яркостной градацией по 256 уровням.
- Увеличенный до 2М точек интервал частотного анализа с БПФ повышает измерительные возможности прибора по сравнению с аналогами.
При необходимости, функциональные возможности осциллографа АКИП-4129А можно легко расширить для решения специальных задач. Предлагаются опции декодирования шин, анализа смешанных сигналов с задействованием дополнительных 16 цифровых каналов, измерения качественных характеристик электроэнергии и мощности, использования внутреннего генератора сигналов произвольной формы и др. Полная совместимость с ПО EasyWave дает возможность предварительно создавать с на ПК сигналы требуемой формы и передавать их на осциллограф для формирования встроенным генератором. Такая функция актуальна при решении задач анализа пассивных и активных цепей по логарифмическим амплитудно-фазовым частотным характеристикам.
Параметр | Значение |
Тип осциллографа | Цифровой |
Число каналов | 4 |
Полоса пропускания | 350 МГц |
Максимальная частота дискретизации | 2 ГГц |
Максимальный объем памяти | 200 МБ |
АЦП (бит) | 8, 10 (в полосе пропускания до 100 МГц) |
Сопротивление входа | 50 Ом, 1 МОм |
Логические каналы | 16 (опция) |
Переключаемая разрядность АЦП | до 10 бит в полосе пропускания до 100 МГц и длине памяти 100 МБ |
Высокая скорость обновления экрана | до 500.000 осц./сек. |
Синхронизация и декодирование сигналов | стандартно, I2C, SPI, UART/RS232, CAN, LIN, опционально, I2S, MIL-1553, FlexRay, CAN FD. |
Опции |
логический анализатор 16 каналов функциональный генератор до 50 МГц |
Интерфейс | USB, LAN |
Дисплей | TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024х600 |
Масса (кг) | 3,9 |
