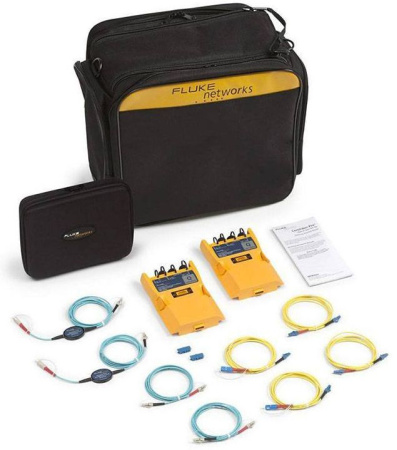

Кабельный анализатор Fluke Networks CFP-Q-ADD представляет собой высокопроизводительный инструмент для определения оптических потерь в ходе тестирования и официальной сертификации линий СКС с одномодовыми и многомодовыми оптоволоконными каналами. Комплект предназначен для эксплуатации с основным и удаленным блоками платформы Versiv и состоит из модулей CertiFiber Pro Quad OLTS, набора соответствующих эталонных шнуров, адаптеров и других аксессуаров, а также чемодана для хранения и переноски.
Функциональные возможности
- Сертификация волоконно-оптических линий по уровню 1 согласно ISO14763-3, с проверкой соответствия их характеристик отраслевым стандартам TIA/TSB-140.
- Поиск неполадок с помощью расширенного набора функций и режимов, с проверкой правильности подключения, соответствия полярности, определением длины линии и общего уровня потерь.
- Документирование данных для последующего составления отчетов в среде ПО LinkWare.
Преимущества Fluke Networks CFP-Q-ADD
В качестве источника тестового оптического сигнала модули CertiFiber Pro Quad OLTS оборудуются лазерными излучателями Фабри-Перо. Они выдают высококогерентное излучение с меньшей шириной спектра, по сравнению со светодиодами, обеспечивая непревзойденную дальность измерений – до 130 км для одномодовых трактов. Эти источники полностью соответствуют условиям Encircled Flux, за счет чего обеспечивается гарантированная достоверность результатов при работе с многомодовыми линиями, без необходимости задействования дополнительных EF-фильтров.
За счет автоматизации процедуры испытаний кабельный анализатор способен идентифицировать ошибки, не допуская ложного бракования тестируемых линий. Режим одновременного двухволнового измерения на одиночном волокне позволяет использовать кабельный анализатор Fluke Networks CFP-Q-ADD в приложениях, где задействуется только единичное оптическое соединение. Результаты тестирования представляются в виде «прошел - не прошел», что исключает необходимость самостоятельного интерпретирования оператором цифровых данных и сравнения их с допусковыми значениями.
Особенности
- Высокая скорость тестирования – кабельный анализатор способен выполнять больший объем операций за короткое время, достигая рекордной производительности.
- Сменные адаптеры типа SC и LC, которые включены в комплект поставки, обеспечивают быстрое и надежное подключение к проверяемым линиям для контроля производительности в соответствии с действующими стандартами.
- Эталонные шнуры, одномодовые 9 мкм и многомодовые 50 мкм, позволяют оперативно настраивать опорный уровень для обеспечения повторяемости и достижения необходимой точности измерений.
- Функция Visual Fault Locator дает возможность обнаруживать сбои визуальным методом.
| Параметр | Значение |
|
Входной разъем |
Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) |
|
Тип детектора |
InGaAs |
|
Длины волн |
850 нм, 1300 нм, 1310 нм, 1550 нм |
|
Диапазон измерения мощности |
от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) |
|
Колебания измерения мощности 1,2 |
< ± 5 % ± 32 пВт |
|
Линейность измерений 3 |
< ± 0,1 дБ |
|
Период перекалибровки |
1 год |
1. ± 100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
|
Спецификации потерь/длины |
|
|
Технические характеристики |
Многомодовые модули CertiFiber Pro |
|
Скорость тестирования (не включает время привязки) |
Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) |
|
Входные/выходные разъемы |
Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) |
|
Условия подключения 1,2 |
Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1 |
|
Типы протестированного волокна1,2 |
50/125 мкм или 62,5/125 мкм |
|
Тип и длина волны источника |
Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм |
|
Максимальное измерение длины |
12 км |
|
Точность измерения длины |
± 1,5 плюс ± 1% длины |
|
Выходная мощность (номинальная) |
≥ -24 дБм с EF-TRC |
|
Стабильность выходной мощности 3 |
± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут |
1. На выходе EF-TRC
2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%
3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре
|
Спецификации потерь/длины(продолжение) |
|
|
Длины волн источника |
850 нм, 1300 нм, 1310 нм, 1550 нм |
|
Диапазон измерения мощности |
от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) |
|
Power Measurement Uncertainty 1,2 |
< ± 5% ±32 пВт |
|
Линейность измерений3 |
< ± 0,1 дБ |
|
Период перекалибровки |
1 год |
1. ±100 пВт при 850 нм
2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.
|
Выходная мощность |
>-5 дБм |
|
|
<0 dBm |
||
|
Одномодовое волокно SMF-28 |
||
|
Непрерывная волна |
||
|
Разъем SC/UPC |
||
|
Рабочая длина волны |
Номинал 650 нм |
|
|
Режимы вывода |
Непрерывная волна |
|
|
Адаптер разъема |
Универсальный 2,5 мм |
|
|
Безопасность лазера |
Класс II CDRH |
|
|
Условия эксплуатации |
|
|
Рабочая температура |
от -18 °C до 45 °C |
|
Температура хранения |
от -30°C до +60 °C |
|
Относительная рабочая влажность % |
от 0% до 90%, от 0 °C до 35 °C |
|
Вибрация |
Случайная, 2 г, 5–500 Гц |
|
Ударная нагрузка |
Испытание на падение с высоты 1 м с модулем и адаптером и без |
|
Безопасность |
CSA C22.2 № 1 010,1: 1992 |
|
Степень загрязнения |
2 |
|
Высота над уровнем моря |
Рабочая: 4 000 м; хранение: 12 000 м |
|
Электромагнитная совместимость |
EN 61326–1 |
