Конструкции системы трубопроводов легко собираются из готовых секций, соединяются байонетными соединениями, обеспечивающими минимальные теплопритоки.
- Обеспечивает значительную экономию ввиду минимизации криогенных потерь.
- Позволяет легко расширять или модифицировать конструкцию.
- Обеспечивается большой срок службы, а также лучшие гарантийные условия в бизнесе.
- Обеспечивается быстрый возврат инвестиций.
- Простота установки – сделаны так, что секции легко собираются, присоединяясь эффективными байонетными соединениями с низкими теплопритоками. Не требуются сварочные или механические работы, Монтаж гораздо проще, чем пенно изолированных труб.
- Не нужны дорогие вакуумные насосы, которые требуют ухода, как в динамической вакуумно изолирующей системе.
- Имеется сертификация ASME и CRN (Канадский регистрационный номер)

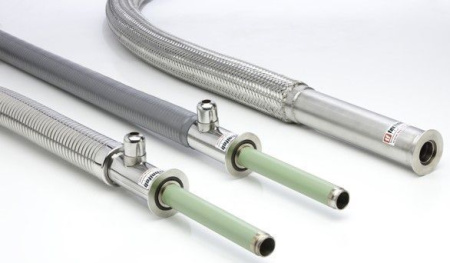

Гибкий трубопровод Techniguard B-серии позволяет создавать менее строгую системную структуру, упрощает монтаж, позволяет повторное использование, снижает стоимость доставки по сравнению с жестким трубопроводом.
Все вакуумно-изолированные трубопроводы Techniguard можно использовать для жидкого азота, диоксида углерода, аргона, водорода. Для жидкого кислорода и жидкого гелия возможны опции, в соответствии с сертификацией ASME B31.3 и CRN (Канадский регистрационный номер).
Применение
Гибкий вакуумно изолированный трубопровод Techniguard B более всего подходит для монтажа систем с изменением маршрута проведения трубы. Где-то нужно быстрее провести пуско-наладочные работы, и получить временную конфигурацию, которую при необходимости можно изменить позднее. Оперативные конструкции, где существенное расширение не планируется. Может применяться в лабораторной практике, где потребуется мобильная перекомпоновка системы криогенного трубопровода.
Гибкий трубопровод с вакуумной изоляцией благодаря своим свойствам может быть использован в тех областях, где прокладка жесткого трубопровода невозможна.
Другие сферы применения включают в себя:
Электронная и полупроводниковая
Криогенные жидкости используются для тестирования компонентов, контроля температуры и более эффективного хранения / доставки специализированных газов. Промышленники используют продукцию Technifab для доставки криогенных жидкостей от расходной емкости до точки использования и контроля жидкостей для полупроводниковой промышленности.
Лаборатория, медицина, фармацевтика и биотехнологии
Трубопровод Techniguard с вакуумной изоляцией используется для перекачивания и доставки различных криогенных жидкостей из резервуаров для хранения в места использования. Из всех возможных решений этот способ отличается пониженным образованием конденсата и капель.
Продукты питания и напитки
Охлаждение и замораживание пищи, заполнение инертным газом бутылок, контейнеров и мешков перед запечатыванием. Криогенные жидкости используются во многих процессах. Вакуумно изолированные трубы обеспечивает высокое качество и минимальные потери жидкости, перетекающей из основной емкости в точки использования.
Аэрокосмическая промышленность
Вакуумные системы Technifab используются в космосе и для выполнения авиационных исследовательских задач.
Внутреннее устройство
Techniguard B-Серия обладает некоторыми дополнительными функциями и лишь с небольшим снижением производительности по сравнению с трубопроводом R-серии:
- Упрощение требований к компоновке системы - Гибкость снижает необходимость в точных измерениях при монтаже.
- Перенаправить / повторно использовать трубопровод. - Гибкость позволяет многое. При необходимости можно подсоединить любым концом, даже если при изготовлении на заводе планировалось обратное направление. Вы также можете присоединить дополнительно гибкий трубопровод к существующей системе, чтобы избежать крупных затрат.
- Снижение затрат на транспортные расходы - Гибкость трубы позволяет сворачивать её в компактные бухты, пригодные для перевозки автомобильным и воздушным транспортом. Необходимости в специальных крупногабаритных и дорогостоящих грузовиках уже нет. Морские перевозки также не стоят непомерно высоко.
На выбор три варианта различных внешних покрытий: бронирование из нержавеющей стали, термоусаживаемые варианты, или с оплеткой из нержавеющей стали для защиты от повреждения и износа внутренней конструкции трубопровода.
Конструкция VJP представляет собой две трубы, одна внутри другой. Криогенная жидкость течет через внутреннюю трубу. Наружная труба служит вакуумной рубашкой в которой находятся внутренняя труба, вакуумное пространство, молекулярное сито и супер-изоляция. Вакуумная изоляция трубы имеет чрезвычайно низкие теплопритоки, сводя к минимуму криогенные потери от испарений.
Гибкий трубопровод с вакуумной изоляцией B-Серии Technifab изготавливается из гофрированной внутренней и внешней трубы из нержавеющей стали 300.
Techniguard использует вакуумно-многослойную изоляция (МСИ), чтобы уменьшить тепловое излучение и конвекцию.
Специальное молекулярное сито и химические методы удаляют остаточные молекулы и примеси. Techniguard VJP превосходит традиционные пенно-изолированные трубы; типовые значения потерь тепла труб, изолированных пеной в 40 раз больше, чем Techniguard B-Серии!
Части трубопровода Techniguard Bendable VJP соединяются с помощью специальных вакуумно-изолированных байонетных соединений. Эти соединения упрощают монтаж, устраняя необходимость создания резьбовых или сварных соединений в полевых условиях, а также дополнительную изоляцию пеной и пр. В B-Серии используются те же байонетные соединения, что и в жесткой (R-Серия), что позволяет легко связывать эти криогенные трубопроводы.
Параметр |
Значение |
Модель |
B50 |
Серия |
B-Series VJP |
Внутренний диаметр в дюймах (мм) |
1/2 (13) |
Внешний диаметр в дюймах (мм) |
1 7/8 (48) |
Минимальный радиус изгиба в дюймах (см) |
10 (25) |
Максимально допустимое рабочее давление PSIG (бар) |
150 (10.3) |
Сухой вес lb/ft (кг/м) |
1.0 (1.5) |
Варианты внешнего покрытия |
Термоусадка, Металл, Оплётка |
Доступна широкая линейка опций для различных нужд, включая:
- Трубы B-серии имеют длину до 60 футов (19 метров).
- Выбор концевых соединений.
