Тепловизор Infratec ImageIR

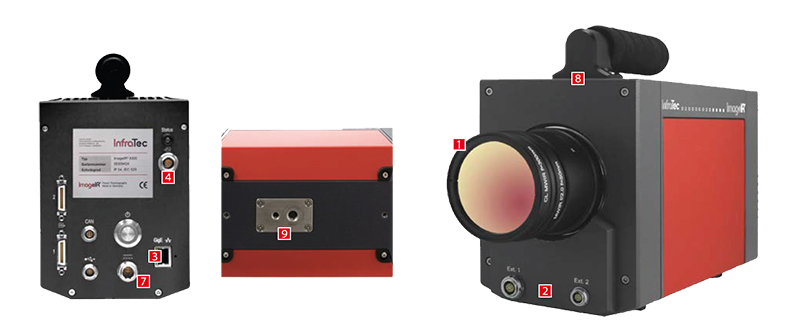

1.Оптика Широкий спектр высококлассной прецизионной оптики, которая оптимизирована для различных задач и спектральных диапазонов, обеспечивает возможность адаптации геометрии изображения практически к любым условиям измерений.

2.Порты/разъемы Различные порты и разъемы расположены на передней и задней панелях ImageIR®. Передняя часть оборудована портами для подключения внешних сенсоров, а также объективов с моторизованной фокусировкой и трансфокаторами. С задней стороны ImageIR® расположены разъемы для интерфейса 10 GigE/GigE, соответственно, интерфейса данных CAMLink/DualCAMLink, для подключения к триггеру и CAN-Bus-RS232, и USB-разъем.

3.Интерфейс 10 GigE Интерфейс 10 GigE позволяет очень надежно осуществлять высокоскоростную передачу данных в промышленных условиях независимо от возможных электромагнитных помех за счет оптоволоконного кабеля. Он также может работать на очень больших расстояниях, а скорость передачи данных в 10 раз выше по сравнению с обычными интерфейсами GigE.

4.Интерфейс триггера и обработки данных Камеры серии ImageIR® оборудованы фотонным ИК-детектором с одновременным считыванием сигнала со всех элементов и встроенным интерфейсом триггерного управления съемкой, который обеспечивает переключение с высокой точностью и воспроизводимостью. Два соответствующих входа и выхода используются для управления камерой или генерации сигналов управления для внешних устройств. Сигнал с этих двух каналов может регистрироваться синхронно и записываться одновременно с тепловыми изображениями. Дополнительные цифровые и аналоговые входы и выходы доступны при использовании интерфейса программы обработки данных IRBIS® 3. Кроме того, вместе с тепловыми изображениями может быть сохранена дополнительная информация и привязка к сигналу точного времени по стандарту IRIG-B.

5.Детектор ИК излучения Для каждой конкретной практической задачи могут быть использованы современные, высокоэффективные фотонные детекторы различных форматов и спектральных диапазонов, изготовленные из разных материалов.

6.Долговечный охладитель Стирлинга Высококачественные охладители Стирлинга, которые используются в тепловизорах серии ImageIR®, обеспечивают быстрое охлаждение, а также длительную работу без вибрации и не нуждаются в техническом обслуживании. Срок службы таких охладителей последнего поколения может достигать 10000 часов.

7.Электропитание Питание камеры осуществляется от внешнего широкодиапазонного адаптера. В зависимости от комплектации адаптер питания обеспечивает подачу в ImageIR® одного или нескольких напряжений постоянного тока; также возможна работа камеры от внешних аккумуляторных батарей.

8.Корпус камеры с ручкой Корпус камеры пригоден для эксплуатации в промышленных
условиях и выполнен из высокопрочных алюминиевых сплавов. Сверху корпуса установлена ручка для удобства переноски камеры. Корпус камеры очень компактный, и он хорошо защищает сенсорную систему и все другие электронные компоненты, находящие внутри камеры.

9.Гнездо для штатива Унифицированное гнездо для штатива позволяет устанавливать камеру на различные штативы или опорно-поворотные устройства как для непрерывной работы в случае интегрирования в технологический процесс, так и для применения в лабораторных условиях. Благодаря его дополнительным местам соединений, камера ImageIR® также может быть встроена в автоматическую систему контроля.

Профессиональные тепловизоры серии ImageIR® компании InfraTec отличаются своими превосходными метрологическими характеристиками, компактностью и универсальностью. ImageIR® – это идеальное решение для пользователей, которым необходим высокоскоростной и универсальный тепловизор с исключительно высокой чувствительностью, точностью и разрешающей способностью.

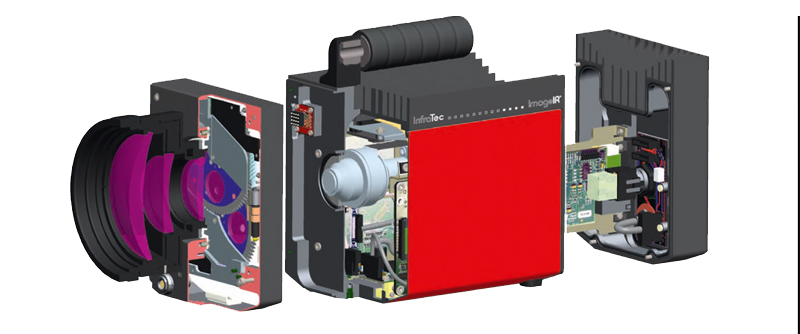

Модульный принцип построения конструкции этих камер позволяет легко адаптировать конфигурацию отдельной системы и ее технические характеристики к конкретной задаче. Также особенностью серии ImageIR является термоизоляция Модуля 1 от остальных, что позволяет получить более стабильную температуру оптического блока и высочайшую точность измерений.

Модуль 1 Разъем объектива Контроллер оптомеханики Обтюратор с фильтрами Обтюратор с диафрагмами Шторка Мотор автофокусировки

Модуль 2 IDCA (детектор + охладитель) Обработка данных Контроллер камеры, детектора, датчика температуры Электропитание

Модуль 3 10 GigE *, GigE, CAMLink USB, RS232 CAN-Bus* Разъем для подключения к триггеру Выключатель питания on/off DC-IN – вход постоянного тока

Дополнительные принадлежности

Целый ряд дополнительных принадлежностей и, таким образом, возможность быстро находить решения, специфические для пользователя, обеспечивают оптимальную реализацию для каждой конкретной задачи измерения. В комплект ImageIR®
входит следующий расширенный спектр дополнительных принадлежностей:

• Прочный, герметичный кейс с проушинами под замок.
• Кабели, адаптеры, специальный штатив.
• Пакеты различных программ.
• Установочный диск и руководство по эксплуатации.
• Съемные объективы для ручной и моторизованной фокусировки
• Устройство нагрева (лампа, индукция) и контроллер для активной термографии
• Крышки объективов и монтажная арматура

Преимущества

• Лучшее температурное разрешение
• Высокая частота кадров
• Модульная конструкция дает возможность построения
• индивидуальной конфигурации системы
• Долговечный охладитель Стирлинга, обеспечивающий
• возможность непрерывной эксплуатации
• Прочный и легкий металлический корпус
• Прецизионное триггерное управление с высокой
• воспроизводимостью переключений
• Полный спектр необходимой оптики

ImageIR – решение сложных задач измерения и детектирования

ImageIR® – это серия профессиональных камер, которые были специально разработаны для решения сложных задач измерения и мониторинга тепловых процессов. Они устанавливают самый высокий стандарт для такого типа приборов, благодаря их исключительным техническим характеристикам.

Основные области применения

• Авиация и космонавтика
• Автомобильная промышленность и машиностроение
• Лазерная техника и сварка
• Электроника/микроэлектроника, испытания в сборе
• Производство стали, стекла и пластмасс
• НИОКР
• Неразрушающий контроль материалов (NDT)
• Обеспечение качества соединений и обнаружение раковин
• Охрана объектов
• Медицина

Спектральная термография Спектральный диапазон камер оптимизирован для измерений, соответствующих спектральным характеристикам исследуемых материалов. Предпочтительная система для спектральной термографии – это тепловизор ImageIR®, работающий в средневолновом ИК диапазоне 2 ... 5 мкм, так как полосы избирательного поглощения большинства технически важных материалов лежат в этом диапазоне, например, стекла, пластмасс и газов. Тепловизор оборудован моторизованными обтюраторами с различными фильтрами и диафрагмами с возможностью выбора пяти положений, что позволяет вводить различные спектральные фильтры в оптический тракт детектора.

Активная термография Благодаря исключительно высокой температурной чувствительности, большой частоте кадров и режиму моментальной съемки считывающей электроники детектора, который обеспечивает мгновенное переключение, и, таким образом, максимальную стабильность фазовой синхронизации с внешними системами – тепловизор ImageIR® прекрасно подходит для активной и синхронной термографии. Программное обеспечение (ПО) IRBIS® 3 active предлагает для этой цели несколько различных процедур анализа. Выбор алгоритма зависит от характеристик материала, геометрии и типа определяемых дефектов.

Высокоскоростная термография Тепловизор ImageIR® может работать максимально высокой частотой кадров в полноэкранном режиме и в форматах подо-кон. Это позволяет легко измерять температуру быстротекущих процессов и движущихся объектов. Для измерения температуры объектов, вращающихся с большой скоростью, например тормозных дисков, камера имеет режим линейного сканирования с частотой до 25 кГц.

Микротермография Микротермография позволяет анализировать мельчайшие структуры размером в несколько микрон – в случае необходимости даже с расстояния 30 см. Различные микроскопические объективы, которые позволяют визуализировать мельчайшие детали с разрешением 2 мкм/пиксель для измерения температуры отдельных элементов и узлов в сборе.

Инновационные решения

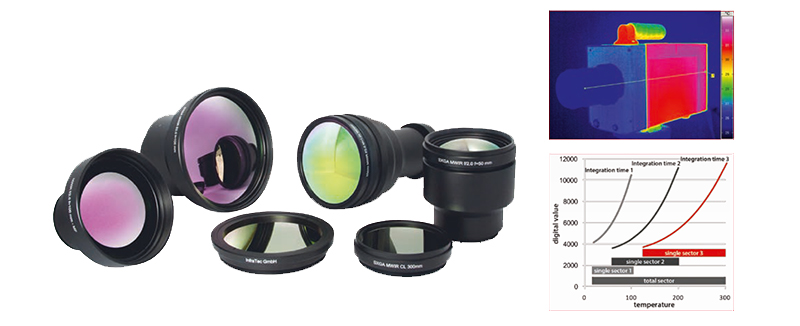

	Конструкция оптики Инфракрасные объективы – это одни из наиболее важных компонентов тепловизоров ImageIR®. Их оптические параметры выбираются исходя из требований к функциональности, качеству и удобству применения. Правильно подобранные материалы, прозрачные для ИК излучения, и высококачественное просветляющее покрытие оптики позволяют оптимизировать характеристики объективов для различных спектральных диапазонов, и, таким образом, получить наилучшие коэффициенты пропускания во всем рабочем диапазоне длин волн. Дополнительные корректирующие линзы сводят к минимуму искажения и обеспечивают исключительно высокое качество изображения.
	Отдельные обтюраторы для фильтров и диафрагм Комбинация раздельных обтюраторов для фильтров и диа-фрагм, имеющих до пяти свободных положений (комбинация 25) – необходимое условие для универсального применения ImageIR® в различных практических задачах с высокотемпературными объектами или в случае спектральной термографии. Влияние помех предотвращается путем ослабления сигнала путем выбора диафрагмы или за счет выбора комбинации спектральных фильтров и диафрагм.
	Прецизионная калибровка и термоизолированная оптика Специально разработанный компанией InfraTec алгоритм калибровки термографических систем компенсирует колебания температуры окружающей среды за счет использования зависимости сигнала от внешней температуры. Это также обеспечивает высокую воспроизводимость результатов измерений, а также оптимальное поведение системы после включения. Высокая однородность изображения и точность измерений с погрешностью 1 % достигается за счет термоизолированного оптического модуля.
	Многооконный режим ImageIR® может использоваться в полноэкранном, половина кадра, четверть кадра и строчно-кадровом режиме. Используя системное ПО камеры, можно настраивать соответствующий режим подокон. Путем щелчка и перетаскивания форматы изображений могут быть установлены быстрым и простым способом. При этом может быть достигнута частота кадров 25000 Гц.
	Моторизированная фокусировка всех объективов тепловизоров ImageIR® Все стандартные сменные объективы тепловизоров ImageIR® могут быть оборудованы моторизованной фокусировкой, управление которой осуществляется программой IRBIS. Это дает возможность осуществлять дистанционную, точную и быструю фокусировку без непосредственного контакта с камерой. Кроме того, функция автофокусировки обеспечивает надежную работу даже при низкой контрастности изображений.
	Функция установки времени интегрирования (MIT) Функция MIT обеспечивает более высокую динамику и ширину температурных диапазонов путем использования различных значений времени интегрирования. В то время как обычные алгоритмы позволяют устанавливать диапазон измерений только с одним значением времени интегрирования, функция MIT реализует множество точно установленных величин времени интегрирования для одного диапазона измерения, таким образом, расширяя диапазон измерения и отображения. Благодаря этому, температура объектов с высоким температурным градиентом может быть измерена в пределах одного диапазона измерения без перенастройки диапазона или изменения температурного разрешения.

ПО IRBIS 3 для управления камерой и анализа данных

Программное обеспечение семейства IRBIS® 3, разработанное компанией InfraTec, входит в комплект тепловизоров серии ImageIR®. С его помощью могут быть реализованы профессиональные решения для самых разных задач и областей применения в соответствии с требованиями заказчика. Удобное профессиональное программное обеспечение семейства IRBIS® 3 предлагает широкий спектр инструментов для анализа и
обработки термографических изображений. Помимо ряда уже имеющихся моделей для коррекции величины коэффициента излучения и компенсации ИК излучения, отражаемого объектами, редактора макросов и редактора для монтажа термограмм, мы предлагаем модуль для активной термографии.

Программы IRBIS® 3 online / IRBIS® 3 process

Удобное ПО для управления, получения и высокоскоростной регистрации термографических изображений и данных
позволяет настраивать запуск тепловизионной съемки по
времени или действию, а также осуществлять управление
процессами по температуре с помощью цифровых или аналоговых входов и выходов.

Программа IRBIS® 3 active

Специальная программа для неразрушающего контроля позволяет производить анализ термограмм с помощью алгоритмов активной термографии – "коэффициентный", "фазово-импульсный" "метод синхронизации". Все эти алгоритмы работают независимо от уровня излучающей способности.

Комплект разработчика ПО (SDK)

Этот SDK обеспечивает простое управление интеграцией ImageIR® в существующие программные модули пользователя. Он поддерживает несколько языков программирования и предоставляет дополнительные возможности работы с программами Matlab и Labview.
