- Гибкая модульная архитектура — восемь слотов и выбор из 19 типов модулей позволяют скомпоновать систему под конкретную задачу и наращивать её по мере изменения требований, не меняя весь блок целиком.
- Встроенный прецизионный мультиметр — опциональный 6½-разрядный DMM выполняет 11 видов измерений (температура, постоянное и переменное напряжение и ток, сопротивление, частота) без использования отдельного слота шасси.
- Высокая плотность коммутации — блок поддерживает большое число мультиплексируемых и матричных каналов в одном шасси, включая переключатели общего назначения для коммутации сигналов повышенной мощности.
- Работа с сигналами от постоянного тока до СВЧ — линейка модулей закрывает диапазон коммутации вплоть до единиц ГГц без необходимости внешнего преобразования сигнала.
- Управление внешними устройствами — блок способен управлять СВЧ-переключателями, аттенюаторами, соленоидами и силовыми реле, а также считывать состояние концевых выключателей и цифровых шин.
- Удалённый доступ и диагностика — встроенный веб-интерфейс для настройки, дистанционного управления и поиска неисправностей через браузер; самонаправляющие меню упрощают конфигурирование без обращения к документации.
- Встроенная калибровка и контроль ресурса — прибор ведёт счётчик переключений реле для прогноза окончания срока службы и поддерживает калибровку встроенными средствами, что сокращает время обслуживания.
- Готовность к промышленной эксплуатации — прочная конструкция, низкий уровень электромагнитных помех, эффективное охлаждение, опции монтажа в стойку и кабельные комплекты для тяжёлых условий работы.

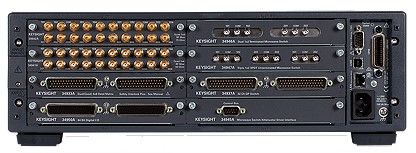

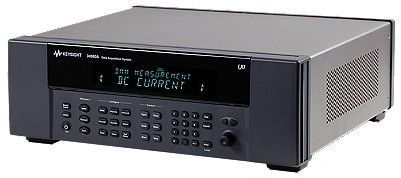

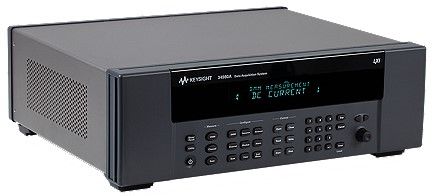

34980A — модульная система сбора данных и коммутации от Keysight на базе восьмислотового шасси. Пользователь сам собирает нужную конфигурацию из широкого набора сменных модулей, а по дополнительному заказу в корпус встраивается прецизионный 6½-разрядный мультиметр, не занимающий ни одного из восьми слотов.
Прибор востребован там, где нужна функциональность промышленных систем на базе PXI или VXI, но при меньшем бюджете и более простой эксплуатации — в автоматизированном тестировании, при верификации проектов и в задачах сбора данных на производстве.
Ключевые особенности
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество слотов | 8 |
| Количество типов модулей | 19 |
| Встроенный DMM (опция) | 6½ разрядов, 11 видов измерений |
| Макс. коммутация | до 560 2-проводных каналов MUX или до 1024 2-проводных матричных точек коммутации |
| Интерфейсы | GPIB, LAN, USB 2.0 |
| Среды программирования | SCPI, IVI, LabView |
| Диапазон коммутации по частоте | до 20 ГГц (в зависимости от установленных модулей) |
Технические характеристики Keysight 34980A
Основные параметры платформы
| Параметр | Значение |
|---|---|
| Тип устройства | Многофункциональный блок коммутации/измерений (мэйнфрейм) |
| Количество слотов | 8 |
| Количество поддерживаемых модулей | 19 типов plug-in модулей |
| Встроенный DMM (опция) | 6½ разрядов, не занимает слоты шасси |
| Максимальная коммутация | до 560 2-проводных каналов MUX или 1024 2-проводных матричных точек |
| Интерфейсы | LAN, USB 2.0, GPIB |
| Программные среды | SCPI, IVI, LabView |
| Веб-интерфейс | Встроенный, доступ через Java-браузер |
| Типы подключений | D-Sub кабели (50/78-контактные), быстроразъёмные клеммные блоки, mass-interconnect |
Встроенный DMM (опция) — измеряемые параметры (11 типов)
| № | Тип измерения |
|---|---|
| 1 | Температура (термопары, RTD, термисторы) |
| 2 | Постоянное и переменное напряжение |
| 3 | 2- и 4-проводное сопротивление |
| 4 | Частота и период |
| 5 | Постоянный и переменный ток |
Модули низкой частоты — мультиплексоры
| Модель | Описание | Макс. напряжение | Макс. ток | Скорость сканирования (кан/с) |
|---|---|---|---|---|
| 34921A | 40-канальный, якорного типа | ±300 В | 1 А | 100 |
| 34922A | 40-канальный, якорного типа | ±300 В | 1 А | 100 |
| 34923A | 40/80-канальный, герконовый | ±150 В | 0,5 А | 500 |
| 34924A | 70-канальный, герконовый | ±150 В | 0,5 А | 500 |
| 34925A | 40/80-канальный, оптически изолированный FET-мультиплексор | ±80 В | 0,5 А | 1000 |
Модули низкой частоты — матричные коммутаторы
| Модель | Описание | Макс. напряжение | Макс. ток | Скорость сканирования (кан/с) |
|---|---|---|---|---|
| 34931A | Двойная матрица 4×8, якорного типа | ±300 В | 1 А | 100 |
| 34932A | Двойная матрица 4×16, якорного типа | ±300 В | 1 А | 100 |
| 34933A | Двойная/четверная матрица 4×8, герконовая | ±150 В | 0,5 А | 500 |
Модули общего назначения / актуаторные
| Модель | Описание | Напряжение | Ток | Скорость сканирования |
|---|---|---|---|---|
| 34937A | 28-канальный Form C | 300 В | 1 А | Н/Д |
| 34937A | 4-канальный Form A | 250 В AC | 5 А | Н/Д |
| 34938A | 20-канальный Form A, 5 А | 250 В AC | 5 А | Н/Д |
Модули РЧ и СВЧ-коммутации
| Модель | Описание | Потери, диапазон частот, КСВН |
|---|---|---|
| 34941A | Счетверённый 1×4, 50 Ом | 0,6 дБ, 3 ГГц, КСВН < 1,25 |
| 34942A | Счетверённый 1×4, 75 Ом | по запросу к производителю |
| 34945A | Драйвер СВЧ-переключателей/аттенюаторов | управление до 64 внешними катушками: 32 переключателя SPDT, 8 многопортовых переключателей, 8 аттенюаторов или их комбинация |
| 34946A | Двойной 1×2 SPDT, согласованный | 0,42–0,69 дБ, 4 или 20 ГГц, КСВН 1,15–1,30 |
| 34947A | Тройной 1×2 SPDT, несогласованный | 0,42–0,69 дБ, 4 или 20 ГГц, КСВН 1,15–1,30 |
Модули системных измерений и управления
| Модель | Описание | Характеристики |
|---|---|---|
| 34950A | 64-битный цифровой ввод/вывод со счётчиком в памяти | 8 каналов 8-битного DIO, пороги до 5 В, 7 протоколов квитирования, память паттернов, два частотомера/счётчика 10 МГц, программируемый тактовый выход 10 МГц |
| 34951A | 4-канальный изолированный ЦАП с памятью формы сигнала | Выход DC до ±16 В или DC-ток до ±20 мА, генерация сигналов с частотой обновления 200 кГц и разрешением 16 бит |
| 34952A | Многофункциональный модуль: 32-битный DIO, 2-канальный ЦАП и счётчик | 4 канала 8-битного DIO, 2 аналоговых выхода ±12 В, счётчик с воротами 100 кГц |
| 34959A | Макетная плата (breadboard) | Доступ к шинам +12 В и +5 В, 16 портов GPIO, 32 линии управления реле для собственных разработок |
