Госреестр:№ 71516-18 до: 15.06.2023 |
|
Срок гарантии: 12 месяцев |

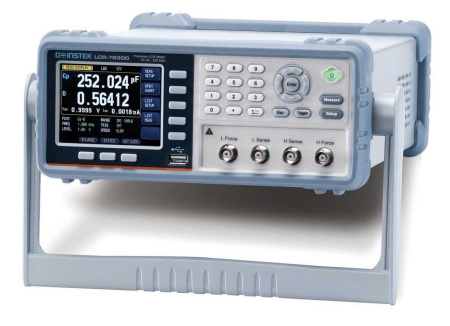

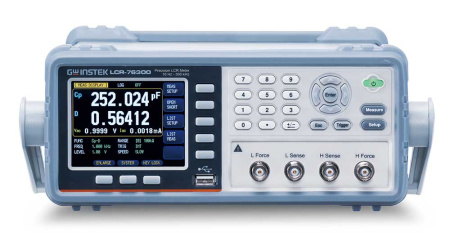

Измеритель RLC GW Instek LCR-76200 - это инструмент высокой точности для измерения иммитанса с допустимой частотой сигнала до 200 кГц и достоверностью показаний до ±0,05 %. Применяется при обслуживании электроприборов, контроле качества и производственных тестах продукции, а также в учебных лабораториях.
- Смена частоты без калибровки тестовой приставки
- 3 скорости работы - 25, 100 и 333 мс
- 6-разрядная измерительная шкала
- 16 измеряемых комбинаций параметров с возможностью тестов по маске
- Функция ALC для работы с керамическими конденсаторами
- Компенсация режимов КЗ и ХХ
- Цветной дисплей диагональю 3.5”
- Встроенная память объемом 10000 значений и 10 профилей пользовательских настроек
- Подходит для установки на стеллаже или в стойке, размер корпуса 2U
По умолчанию на экран выводится измеряемая пара значений и 2 настраиваемых параметра для мониторинга. Доступен режим повышенной наглядности с увеличенным шрифтом основной и дополнительной характеристик теста. Для детализированного изучения трендов показаний доступна настраиваемая функция автотеста-качания по 10 точкам. При проведении табличных проверок каждый шаг можно включать вручную или же доверить измерителю перебор точек.
Встроенный протокол калибровки может работать как во всем спектре частот, так и в конкретной точке, любое значение может служить тестовым сигналов. Благодаря этому значительно ускоряется работа за счет того, что не нужно вносить корректировки в схему и менять настройки.
RLC GW Instek LCR-76200 встраивается в автоматизированные системы контроля с помощью разъема типа “Handler”, расположенного на задней стенке корпуса.
| Параметр | Значение |
| Сопротивление (R, Z, IXI) | ≤100 МОм с максимальным разрешением 0,01 мОм |
| Сопротивление на постоянном токе (Rdc) | ≤100 МОм с максимальным разрешением 0,01 мОм |
| Проводимость (G, B, IYI) | ≤1000 См с максимальным разрешением 0,01 нСм |
| Ёмкость (C) | ≤10 Ф с максимальным разрешением до 0,01 нФ |
| Индуктивность (L) | ≤10 кГн с максимальным разрешением до 0,01 мГн |
| Добротность (Q) | 0,00001 - 99999,9 |
| Тангенс угла потерь (D) | 0,00001 - 9,999991 |
| Фазовый сдвиг (Z-9d) | -179,999.179,999° |
| Фазовый сдвиг (Z-0r) | -3,14159 ~ 3,14159 |
| Базовая погрешность | ± 0,05 % - в режиме Медленно/ Средне (Slow / Med) |
| (R, Z, X, G, Y, B, L, C) | ± 0,1 % - в режиме Быстро (Fast) |
Тест сигнал
| Параметр | Значение |
| Частота тест - сигнала |
10 Гц ...300 кГц ( LCR - 76300), 10 Гц ...200 кГц ( LCR - 76200), 10 Гц ...100 кГц ( LCR - 76100), 10 Гц ...20 кГц ( LCR - 76020), 10 Гц ...2 кГц ( LCR - 76002) |
| Разрядность уст. частоты | 4 разряда |
| Погрешность установки | ±0,01 % |
| Уровень тест - сигнала |
Напряжение 10 мВ - 2 В (±10%), в реж. стабилиз.( CV ) 10 мВ - 2 В (±6%) Ток 100 мкА - 20 мА(±10%), реж. стабилиз.( C С ) 100мкА - 20 мА (±6%) |
| Погреш. уст. уровня ( U / I ) | ± 6 % ... ±10% в зав. от режима |
| Вых. импеданс источника | 30 / 50/ 100 Ом ( переключаемый ) |
| Запуск измерений | Внутр ( автоматический ) , ручной , внешний, по шине RS ( INT , MAN , EXT , BUS ) |
Постоянное смещение (DC BIAS)
| Параметр | Значение |
| Внутренний источник | 0В ...±2,5В |
| Погрешность установки | ±0,5%+ 5 мВ |
| Внешний источник | ± 45 В (потребуется опция соед. площадки LCR - 16 ) |
Дополнительные
| Параметр | Значение |
| Режим «Таблица» | Табличные значения измерений (10 шагов) , задержка: 0...60 с. |
Функции
| Параметр | Значение |
| Изменяемый параметр | Частота, уровень т ест - сигнала (напряжение/ ток) |
| Графическая развертка (на внеш. ПК) | Отображение на экране внешнего ПК графика измеряемых параметров с помощью штатного ПО ( кривая из 1 . 000 точек макс. ) |
| Автовыбор режима | Режим « Auto LCZ »: Вкл/ выкл |
| Зв. индикация | Откл. / В допуске/ Вне допуска (для режима Pass / Fail ) |
Дисплей
| Параметр | Значение |
| Разрядность шкалы | 6 разрядов |
| Разрешение ЖКИ | 320 х 240 (графическая матрица), диагональ 9 см |
| Режим индикации | Абсолют. значение, Δ - измерение, Δ - измерение в %, Режим усреднение значения (1 , 2, 4, 8, 16, 32, 64, 128 , 256) |
| Формат индикации | Основной/ вспомогательный параметр (16 комбинаций) |
| Доп. индикация | Мониторинг 2 - х параметров ( Mon 1/ Mon 2): Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
| Скорость измерений | 40 изм/с, 10 изм/с, 3 изм/с (Fast/ Med/ Slow) |
Общие данные
| Параметр | Значение |
| Условия эксплуатации | 0 ° С...50 ° С и относительная влажность до 85 % |
| Напряжение питания | ~100 - 240 В (±10 %), 50 - 60 Гц ( P потр.30 Вт) |
| Габаритные размеры | 265 х 107 х 312 мм |
| Масса | 3 кг |
Примечание *: Область значений для функции HOLD / «Удержание диапазона».
| № предела | Значение предела | Диапазон эфф. измерений импеданса |
| 8 | 10 | 0 - 10 Ω |
| 7 | 30 | 10 Ω - 100 Ω |
| 6 | 100 | 100 Ω - 316 Ω |
| 5 | 300 | 316 Ω - 1 k Ω |
| 4 | 1к | 1 k Ω - 3.16 k Ω |
| 3 | 3к | 3.16k Ω - 10k Ω |
| 2 | 1 к | 10k Ω - 31.6k Ω |
| 1 | 30k | 31. 6kΩ - 100kΩ (oo) |
| 0 | 1 |
100 k Ω - oo ( данный диапазон доступен только при частотах тест - сигнала < 20 кГц ) |
